Redback A 2365 5-strefowy tłumik 100W z przekaźnikami priorytetowymi

Opis produktu

Redback A 2365 to zaawansowany panel tłumików zaprojektowany do systemów nagłośnieniowych PA. Urządzenie oferuje pięć niezależnych stref tłumienia, z których każda obsługuje sygnał wejściowy 100V i pozwala na podłączenie obciążenia głośnikowego o mocy do 100W. Łączna obciążalność panelu wynosi 500W. Konstrukcja w standardzie 2RU (88mm) umożliwia łatwy montaż w szafach rack 19 cali.

Kluczowe funkcje i bezpieczeństwo

Każda strefa posiada 10-stopniową regulację głośności oraz pozycję wyłączoną. Najważniejszą funkcją bezpieczeństwa jest wbudowany przekaźnik priorytetowy 24V DC. W sytuacjach awaryjnych, po podaniu napięcia 24V, przekaźnik automatycznie omija obwody tłumienia, umożliwiając emisję komunikatów z pełną głośnością, niezależnie od ustawienia pokrętła.

Dane techniczne

• Moc całkowita: 500W (100W na strefę)
• Napięcie sterowania przekaźnikiem: 24V DC
• Tłumienie: Off, 3, 6, 9, 12, 15, 18, 21, 27, 33dB
• Wymiary: 484 x 50 x 88 mm
• Waga: 4 kg

Uruchomienie i obsługa

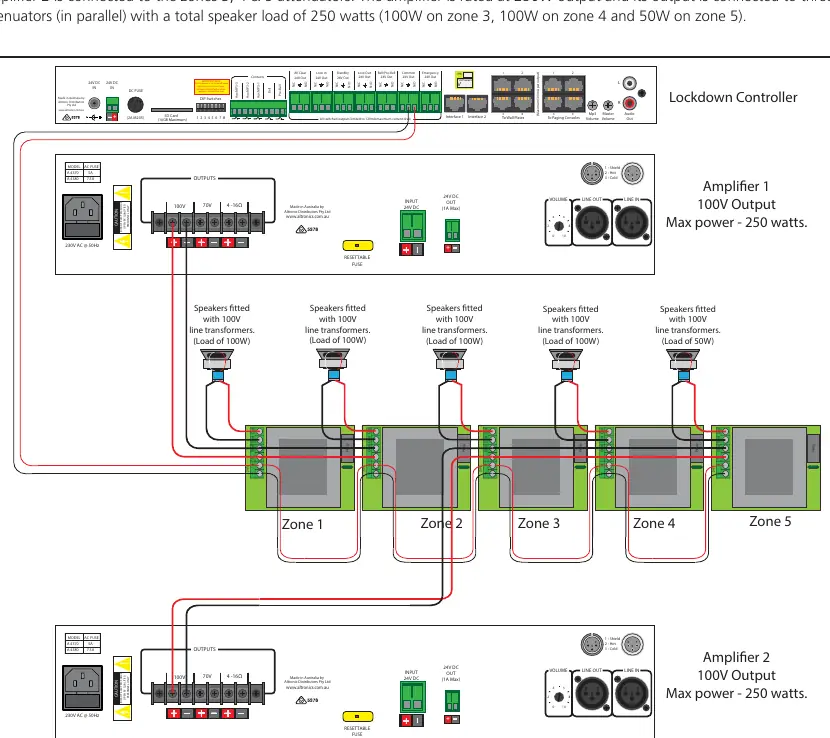

Urządzenie wymaga podłączenia sygnału z wyjścia wzmacniacza 100V. Głośniki muszą być wyposażone w transformatory liniowe 100V. Nie należy podłączać wzmacniaczy niskoomowych (voice coil). Instalatorzy mogą wykorzystać dołączone bloki z nadrukiem do opisu stref. Obsługa urządzenia ogranicza się do ustawienia żądanego poziomu głośności dla każdej strefy za pomocą pokrętła na panelu przednim.

Usterki i konserwacja

W przypadku problemów z działaniem urządzenia należy sprawdzić następujące kwestie:

• Strefa zawsze gra cicho: Sprawdź poprawność i stabilność połączeń na zaciskach wejściowych i wyjściowych.
• Strefa zawsze gra z maksymalną głośnością: Upewnij się, że na zaciski 24V DC nie jest podawane napięcie sterujące, które wymusza tryb priorytetowy.

Urządzenie nie jest przeznaczone do napraw serwisowych przez użytkownika. Wszelkie prace wymagające otwarcia obudowy muszą być wykonywane przez wykwalifikowany personel.
