Instrukcja obsługi modelu RC Redcat 1/5TH 4WD Gasoline Power On-Road Truck
Szczegółowa dokumentacja techniczna i schematy montażowe dla modelu RC Redcat 1/5TH 4WD Gasoline Power. Zawiera specyfikacje, listę części zamiennych oraz instrukcje serwisowe.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Redcat 1/5TH 4WD Gasoline Power to zaawansowany model samochodu zdalnie sterowanego typu on-road, napędzany silnikiem spalinowym o pojemności 26/30CC. Model charakteryzuje się napędem na cztery koła (4WD) z wałem napędowym, co zapewnia wysoką wydajność i stabilność podczas jazdy.
Specyfikacja techniczna
Model posiada następujące parametry: długość 750 mm, szerokość 540 mm, wysokość 320 mm, rozstaw osi 500 mm oraz prześwit 40 mm. Średnica kół wynosi 180 mm, a szerokość 110 mm. Przełożenie przekładni wynosi 1:9.6. Model wyposażony jest w serwo sterujące o sile 20/30 kg oraz serwo przepustnicy o sile 15 kg.
Montaż i konserwacja

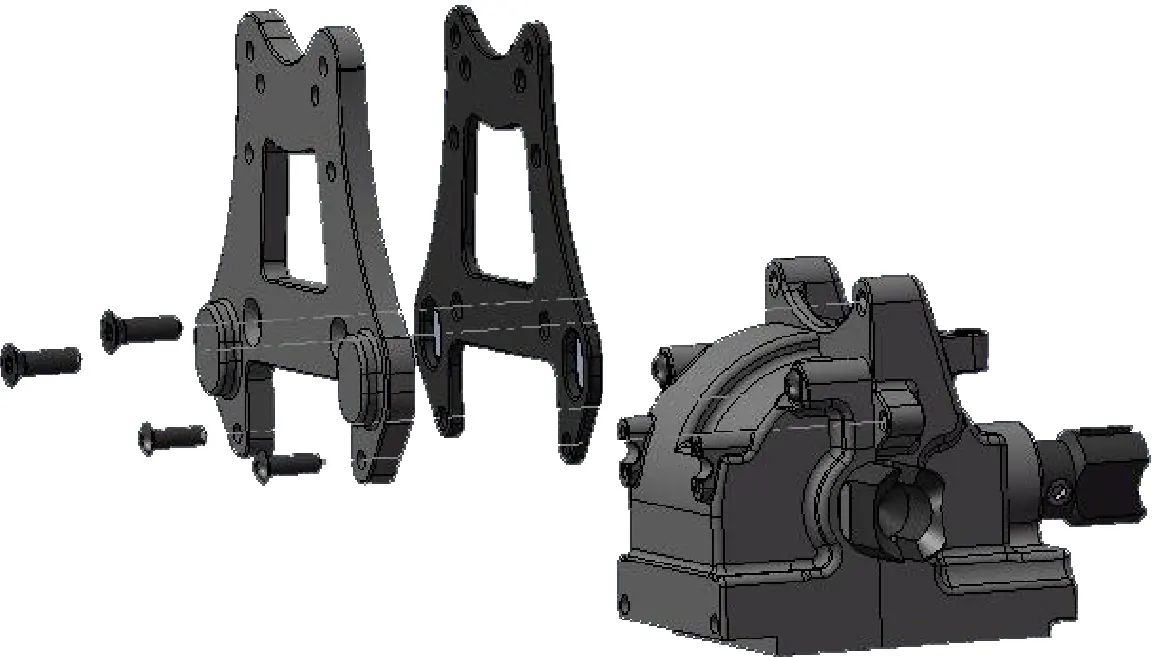

Dokumentacja zawiera szczegółowe schematy montażowe dla kluczowych podzespołów, takich jak: zespół dyferencjału, wieże amortyzatorów, wahacze zawieszenia, układ kierowniczy, zespół napędowy oraz klatka bezpieczeństwa. Użytkownik znajdzie tu również instrukcje dotyczące montażu amortyzatorów, w tym ważne ostrzeżenie o konieczności poprawnego założenia pierścienia typu O-ring.




Bezpieczeństwo i części
Instrukcja zawiera obszerną listę części zamiennych oraz opcjonalnych elementów tuningowych (upgradable optionals), które pozwalają na modyfikację i naprawę modelu. Należy regularnie sprawdzać stan techniczny wszystkich połączeń śrubowych oraz elementów układu napędowego, aby zapewnić bezpieczną i bezawaryjną eksploatację modelu spalinowego.
Informacje o producencie
Redcat Racing
Praktyczna pomoc
Typowe problemy
Upewnij się, że pierścień typu O-ring został poprawnie zamontowany podczas składania amortyzatora.

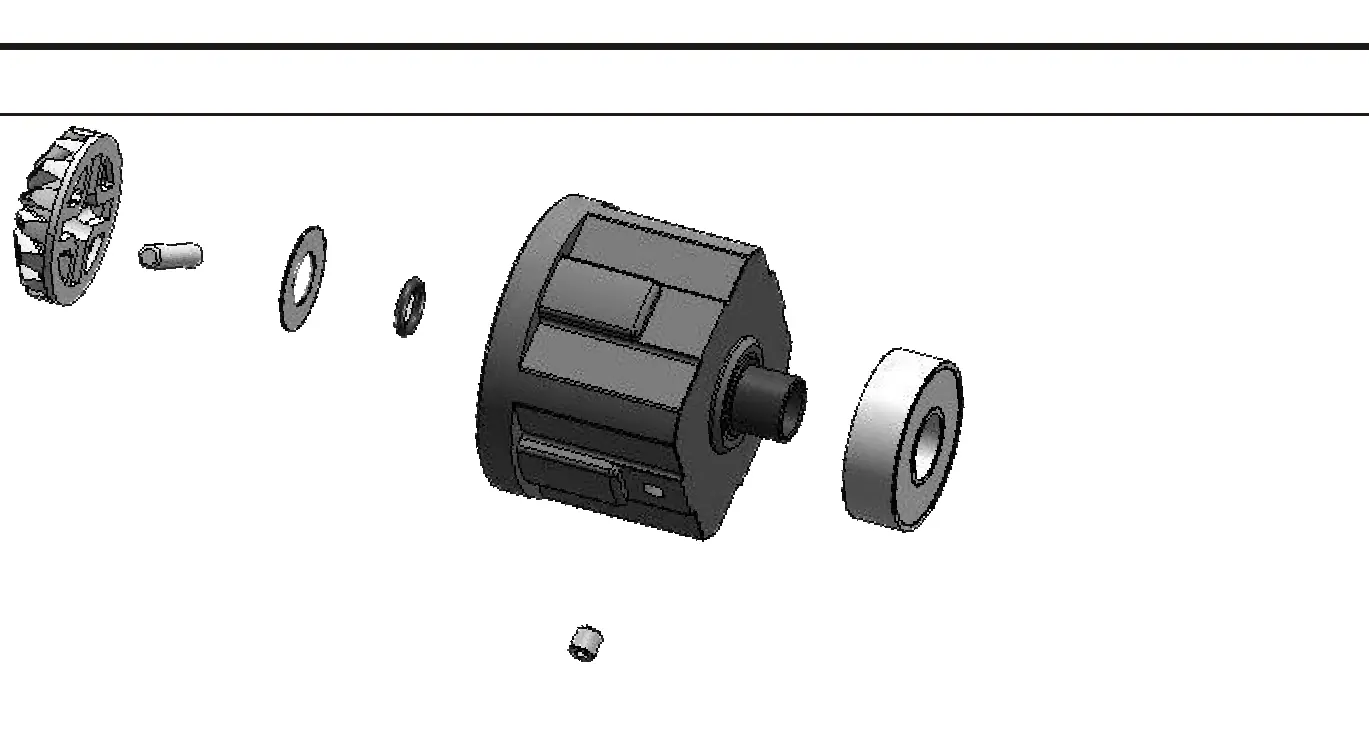

Sprawdź poprawność montażu zespołu dyferencjału zgodnie z załączonymi schematami 'Diff. Box Exploded View' oraz 'Diff. Gear Assembly'.
Przed użyciem
- Sprawdź dokręcenie wszystkich śrub i nakrętek.
- Upewnij się, że serwa (sterujące i przepustnicy) działają poprawnie.
- Sprawdź poziom paliwa i stan filtra powietrza.
- Zweryfikuj poprawność montażu kół i elementów zawieszenia.
Ilustracje i schematy

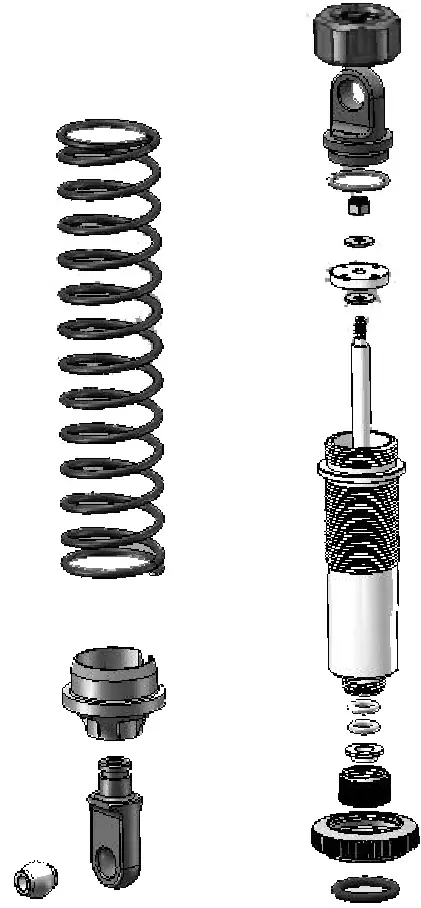

- Schematy 'Exploded View' pokazują kolejność montażu części w amortyzatorach i dyferencjałach.
- Rysunki montażowe poszczególnych sekcji (np. 'Front lower Suspension Arms Assembly') ilustrują fizyczne połączenie elementów.
Zgodność modelu
- Niektóre części są oznaczone jako 'Optional' lub 'Upgradable', co oznacza, że nie są wymagane do podstawowego działania modelu.
