Instrukcja części i montażu samochodu RC Redcat 1/5TH 4WD
Szybki przewodnik po częściach i montażu modelu RC Redcat 1/5TH 4WD. Znajdź schematy rozłożeniowe, listę części zamiennych oraz instrukcje montażu podzespołów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument służy jako katalog części zamiennych oraz przewodnik montażowy dla modelu Redcat 1/5TH 4WD Gasoline Power R/C On-Road Truck. Instrukcja zawiera szczegółowe schematy rozłożeniowe (exploded views) kluczowych podzespołów, takich jak dyferencjały, amortyzatory oraz układy zawieszenia, co jest niezbędne do poprawnej konserwacji i naprawy modelu.
Specyfikacja techniczna
Model charakteryzuje się następującymi parametrami:
- Napęd: 4WD Shaft Drive
- Silnik: 26/30CC
- Przełożenie: 1:9.6
- Długość: 750mm
- Szerokość: 540mm
- Wysokość: 320mm
- Rozstaw osi: 500mm
- Prześwit: 40mm
Lista części i opcje rozbudowy
Instrukcja zawiera pełną listę części zamiennych z przypisanymi kodami produktów, co ułatwia identyfikację i zamawianie elementów. Dokument wyróżnia również części opcjonalne (Upgradable Optionals), które pozwalają na modyfikację modelu, np. aluminiowe elementy zawieszenia czy wydechy.
Montaż i schematy podzespołów
Kluczową częścią dokumentu są schematy montażowe poszczególnych modułów. Użytkownik znajdzie tu instrukcje krok po kroku dla:

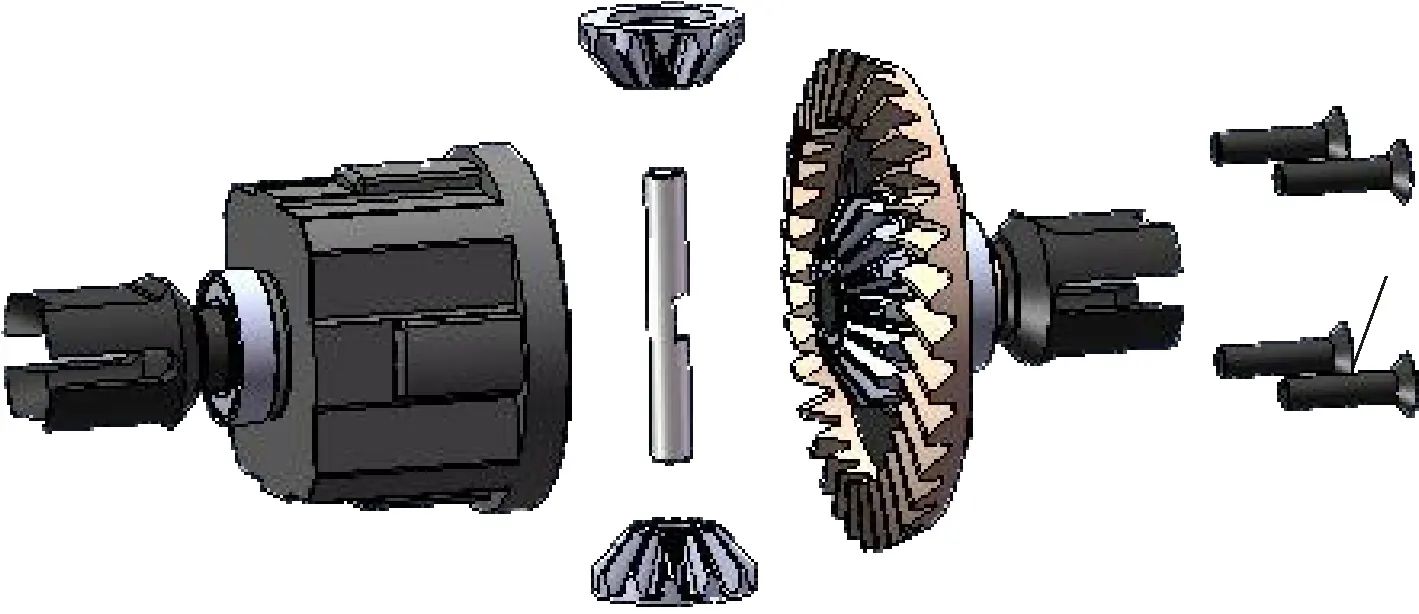

- Układu napędowego: Montaż dyferencjałów (Diff.Gear Assembly) oraz przekładni.
- Zawieszenia: Montaż wahaczy przednich i tylnych oraz wieżyczek amortyzatorów.
- Układu kierowniczego: Montaż serwomechanizmów i drążków kierowniczych.
- Podwozia: Montaż ramy, zbiornika paliwa i osłon bocznych.
Podczas montażu należy zwracać szczególną uwagę na detale, takie jak uszczelki O-ring w dyferencjałach, które są kluczowe dla szczelności układu.
Oficjalne zasoby z instrukcji
Informacje o producencie
Redcat Racing
Praktyczna pomoc
Typowe problemy
Upewnij się, że uszczelka O-ring została poprawnie zamontowana wewnątrz zespołu dyferencjału zgodnie ze schematem.
W instrukcji podano dokładne wymiary śrub (np. 4*12, 5*25). Przed montażem porównaj długość śruby ze schematem, aby uniknąć uszkodzenia gwintów.
Przed użyciem
- Sprawdź dokręcenie wszystkich śrub w modelu.
- Zweryfikuj poprawność montażu serwomechanizmów kierunku i gazu.
- Upewnij się, że wszystkie elementy zawieszenia poruszają się płynnie.
- Sprawdź, czy zbiornik paliwa jest szczelny i poprawnie zamontowany.
