Instrukcja obsługi reflektora LED Chroma-Q Color One 100X
Szybki przewodnik po reflektorze LED Chroma-Q Color One 100X. Dowiedz się, jak skonfigurować urządzenie, zarządzać trybami DMX, używać pilota IR oraz dostosować ustawienia techniczne i częstotliwość odświeżania.
Spis treści
Najważniejsze informacje z instrukcji
Chroma-Q Color One 100X to profesjonalny reflektor LED typu Par z diodami RGBA. Urządzenie może pracować jako samodzielna jednostka sterowana pilotem IR lub być kontrolowane przez zewnętrzną konsolę DMX. Instrukcja obejmuje podstawową konfigurację, obsługę menu oraz ustawienia trybów pracy.
Opis urządzenia
Reflektor dostępny jest w dwóch wersjach: IP20 (złącza powerCon i XLR 5-pin) oraz IP65 (przewody zintegrowane). Urządzenie posiada podwójny system jarzma umożliwiający montaż podłogowy lub podwieszanie. Kąt wiązki światła wynosi około 18 stopni.
Obsługa i sterowanie
Menu urządzenia obsługiwane jest za pomocą wyświetlacza LCD i czterech przycisków: Back Arrow (Enter), Up Arrow, Down Arrow oraz Exit. Po włączeniu zasilania wyświetlana jest wersja oprogramowania, a następnie menu główne.
Tryby pracy i DMX
- Personality: Wybór trybu sterowania (np. RGBA, RGBA+Intensity, HSI, RGB).
- No DMX Present: Określa zachowanie urządzenia w przypadku braku sygnału DMX (np. wyłączenie, utrzymanie ostatniego stanu, sterowanie pilotem IR lub wybór jednego z 5 presetów kolorystycznych).
- Look Store: Pozwala na zapisywanie i przywoływanie 5 własnych ustawień kolorystycznych w trybie samodzielnym.
Ustawienia techniczne
W menu Technical można sprawdzić wersję oprogramowania, temperaturę wewnętrzną oraz skalibrować diody LED. Dostępna jest funkcja zmiany częstotliwości (750, 1500, 3000, 6000 Hz) w celu synchronizacji z kamerami wideo i eliminacji migotania. Możliwe jest również włączenie trybu kompatybilności z systemami ETC.
Bezpieczeństwo
Produkt przeznaczony wyłącznie do użytku profesjonalnego. Nie jest przeznaczony do użytku domowego ani zewnętrznego (wersja IP20). Ze względu na silny efekt stroboskopowy, urządzenie może wywoływać ataki epilepsji. Podczas montażu podwieszanego wymagane jest użycie linki zabezpieczającej.
Kontakt serwisowy
W przypadku problemów technicznych należy kontaktować się ze sprzedawcą lub bezpośrednio z producentem: [email protected]. Serwis poza Ameryką Północną: +44 (0)1494 446000. Serwis w Ameryce Północnej: +1 416-255-9494.
Praktyczna pomoc
Typowe problemy
Zmień ustawienie częstotliwości w menu Technical (dostępne opcje: 750, 1500, 3000, 6000 Hz).
Sprawdź ustawienia w menu No DMX Present oraz upewnij się, że adres startowy DMX jest poprawnie skonfigurowany.
Upewnij się, że po ustawieniu wartości przytrzymałeś przycisk Enter, aż na wyświetlaczu pojawi się komunikat Recorded.
Przed użyciem
- Sprawdź, czy wersja urządzenia (IP20/IP65) jest odpowiednia dla środowiska pracy.
- Zainstaluj linkę zabezpieczającą przy montażu podwieszanym.
- Upewnij się, że zasilanie jest zgodne z wymaganiami urządzenia.
- Skonfiguruj tryb Personality zgodnie z wymaganiami konsoli DMX.
Parametry w praktyce
- ETC Compatible
- Tryb umożliwiający współpracę z systemami sterowania oświetleniem firmy ETC.
Ilustracje i schematy

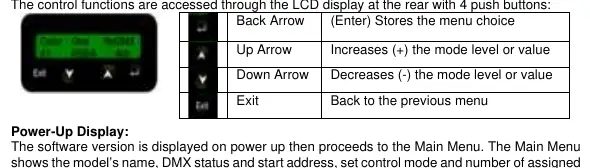

- Wyświetlacz LCD z 4 przyciskami: Back Arrow (Enter) do zatwierdzania, strzałki góra/dół do zmiany wartości, Exit do powrotu.
Zgodność modelu
- Wersja IP20 posiada złącza powerCon i XLR 5-pin.
- Wersja IP65 posiada zintegrowane przewody (trailing leads).
- Urządzenie obsługuje sterowanie pilotem IR (dołączony do zestawu).
