Instrukcja obsługi regulatora prędkości Vent-Axia 1.5A
Dowiedz się, jak poprawnie zainstalować i podłączyć jednofazowy regulator prędkości Vent-Axia 1.5A. Instrukcja zawiera schematy połączeń, wskazówki dotyczące montażu oraz procedurę regulacji prędkości minimalnej.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i podłączenia jednofazowego regulatora prędkości Vent-Axia 1.5A. Urządzenie jest przeznaczone do sterowania prędkością wentylatorów. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odizolować zasilanie sieciowe. Instalacja musi być zgodna z obowiązującymi przepisami elektrycznymi (BS 7671:1992).
Montaż i instalacja
Regulator należy montować w miejscu dobrze wentylowanym, z dala od bezpośrednich źródeł ciepła, takich jak grzejniki czy bojlery. Należy unikać miejsc narażonych na wilgoć, rozpryski wody lub kondensację. Obudowa musi być bezpiecznie zamocowana za pomocą odpowiednich śrub lub wkrętów. Urządzenie wymaga uziemienia.
Podłączenie elektryczne
Instalacja musi być wyposażona w dwubiegunowy wyłącznik izolacyjny z przerwą stykową nie mniejszą niż 3 mm oraz zabezpieczona bezpiecznikiem 3A. W przypadku stosowania przewodów natynkowych, przewody zasilające i wyjściowe muszą być solidnie przymocowane do powierzchni montażowej blisko regulatora.
Regulacja prędkości minimalnej
Urządzenie posiada fabrycznie ustawioną prędkość minimalną. Aby ją dostosować:

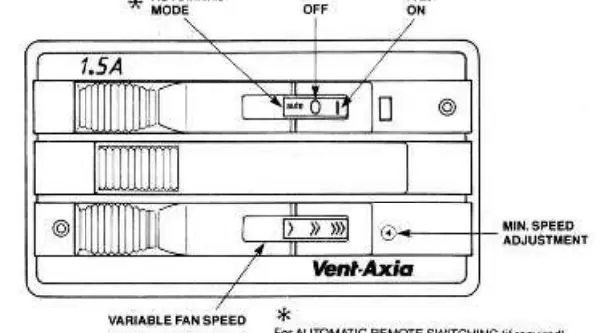

- Przesuń suwak prędkości na froncie urządzenia całkowicie w lewo.
- Użyj małego śrubokręta, aby przekręcić regulator prędkości minimalnej (znajdujący się pod suwakiem) zgodnie z ruchem wskazówek zegara, aby zwiększyć prędkość.
- Po regulacji upewnij się, że wentylator startuje z pozycji spoczynku przy użyciu przełącznika ON/OFF.
Tryb automatyczny
Dla automatycznego sterowania zdalnego wymagane jest zastosowanie czujnika mechanicznego lub elektromechanicznego (np. termostat, przekaźnik, timer). Czujnik musi być przystosowany do obciążenia 1.5A indukcyjnego 220-240V AC. Przewody czujnika należy podłączyć do zacisków L4 i L5 w bloku złączy nr 2.
Bezpieczeństwo
Urządzenie musi być uziemione. Przed wykonaniem połączeń upewnij się, że zasilanie jest odłączone. Wszelkie prace instalacyjne muszą być wykonywane zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi.
Praktyczna pomoc
Typowe problemy
Wentylator nie startuje po regulacji.
Upewnij się, że przełącznik ON/OFF jest włączony, a suwak prędkości nie jest ustawiony zbyt nisko. Sprawdź poprawność połączeń elektrycznych.
Wentylator nie reaguje na czujnik automatyczny.
Sprawdź, czy czujnik jest poprawnie podłączony do zacisków L4 i L5 oraz czy jest odpowiednio dobrany (1.5A indukcyjne 220-240V AC).
Przed użyciem
- Odizoluj zasilanie sieciowe przed rozpoczęciem prac.
- Upewnij się, że urządzenie jest uziemione.
- Sprawdź, czy miejsce montażu jest dobrze wentylowane i wolne od wilgoci.
- Upewnij się, że instalacja jest zabezpieczona bezpiecznikiem 3A.
- Zweryfikuj, czy napięcie i częstotliwość zasilania są zgodne z wymaganiami.
Parametry w praktyce
- BS 7671:1992
- Norma instalacji elektrycznej, której należy przestrzegać podczas montażu.
Ilustracje i schematy
- Schemat pokazuje podłączenie zasilania (L, N, E) oraz wyjścia do silnika wentylatora.
- Zaciski 1, 2, 3, 4, 5 odpowiadają za zasilanie, czujnik i silnik.
Zgodność modelu
- Wymaga zasilania 220-240V AC.
- Czujniki automatyczne muszą być typu mechanicznego lub elektromechanicznego o obciążalności 1.5A.
