Instrukcja obsługi listwy zasilającej Master/Slave Renkforce 1015A-CMB-SXMS

Szybki przewodnik po listwie zasilającej Renkforce 1015A-CMB-SXMS. Dowiedz się, jak skonfigurować funkcję Master/Slave, ustawić próg przełączania, wymienić bezpiecznik oraz bezpiecznie korzystać z ochrony przeciwprzepięciowej.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Widok z góry na listwę zasilającą z oznaczeniami gniazd i elementów sterujących Strona 2 Schemat budowy listwy zasilającej z opisem gniazd, przełączników, kontrolek oraz bezpiecznika Strona 4

Najważniejsze informacje z instrukcji

Listwa zasilająca Renkforce 1015A-CMB-SXMS to zaawansowane urządzenie z funkcją Master/Slave, pozwalające na automatyczne sterowanie zasilaniem do 5 urządzeń podrzędnych (Slave) w zależności od poboru mocy urządzenia głównego (Master). Listwa posiada również 4 gniazda stałego zasilania oraz zintegrowaną ochronę przeciwprzepięciową dla sieci elektrycznej, telefonu (RJ11), sieci PC (RJ45) i anteny TV.

Opis urządzenia

Urządzenie wyposażone jest w:

Widok z góry na listwę zasilającą z oznaczeniami gniazd i elementów sterujących
Widok z góry na listwę zasilającą z oznaczeniami gniazd i elementów sterujących
  • 1 gniazdo Master (sterujące).
  • 5 gniazd Slave (sterowanych).
  • 4 gniazda stałego zasilania.
  • Główny wyłącznik zasilania.
  • Przycisk Reset (dla ochrony przeciążeniowej).
  • Regulator progu przełączania (8 - 80 W).
  • Wymienny bezpiecznik T2,5 A.

Obsługa i konfiguracja

Tryb bez funkcji Master/Slave: Ustaw przełącznik Master na pozycję "Master ein". Wszystkie gniazda będą działać w trybie stałego zasilania, sterowane głównym wyłącznikiem.

Tryb z funkcją Master/Slave:

  1. Ustaw przełącznik Master na pozycję "Master aus".
  2. Ustaw regulator progu przełączania na wartość "8 W" za pomocą małego śrubokręta.
  3. Podłącz urządzenie główne do gniazda Master.
  4. Jeśli po wyłączeniu urządzenia głównego gniazda Slave nie wyłączają się, powoli obracaj regulator w prawo, aż dioda "Slave An" zgaśnie.

Bezpieczeństwo i konserwacja

  • Urządzenie przeznaczone wyłącznie do użytku w suchych pomieszczeniach.
  • Nie przekraczaj maksymalnej mocy: 550 W dla gniazda Master, 1700 W dla gniazd Slave, 3680 W łącznie.
  • W przypadku przeciążenia, wyłącz listwę głównym wyłącznikiem, pozwól jej ostygnąć i naciśnij przycisk Reset.
  • Czyszczenie: Wyłącznie suchą, miękką szmatką po odłączeniu od zasilania. Nie używać agresywnych środków chemicznych.

Wymiana bezpiecznika

Jeśli bezpiecznik ulegnie przepaleniu:

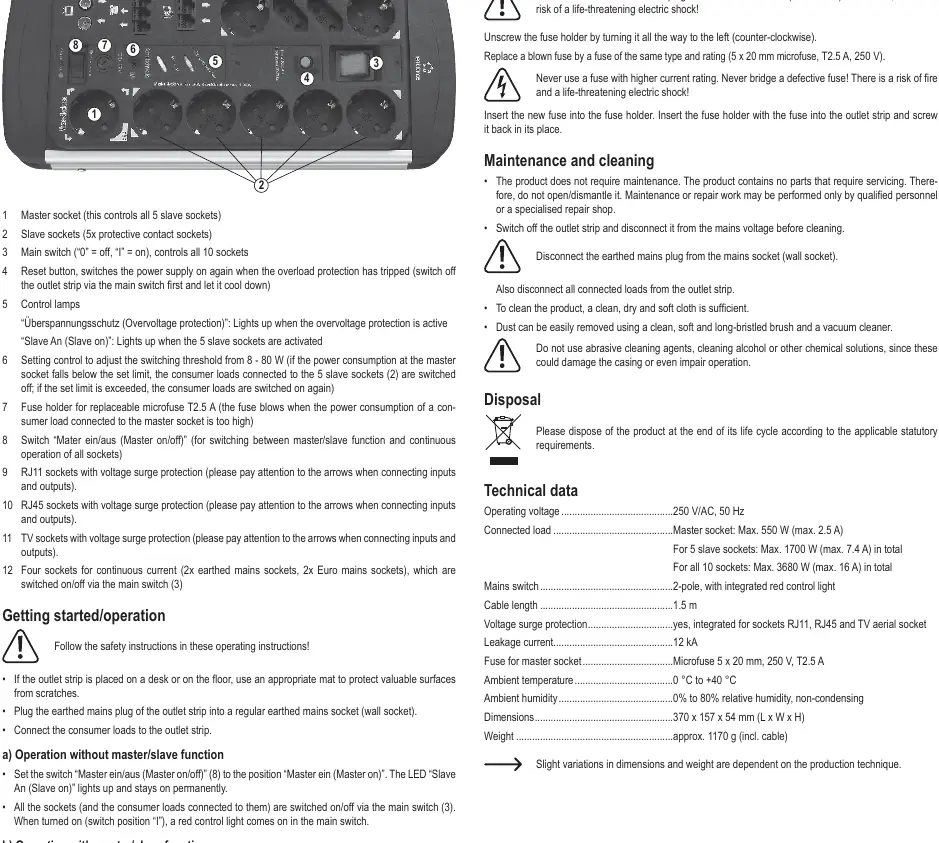

Schemat budowy listwy zasilającej z opisem gniazd, przełączników, kontrolek oraz bezpiecznika
Schemat budowy listwy zasilającej z opisem gniazd, przełączników, kontrolek oraz bezpiecznika
  1. Odłącz wtyczkę zasilania od gniazdka ściennego.
  2. Odkręć uchwyt bezpiecznika (7) w lewo.
  3. Wymień bezpiecznik na nowy o identycznych parametrach (5 x 20 mm, T2,5 A, 250 V).
  4. Wkręć uchwyt z powrotem.

Praktyczna pomoc

Typowe problemy

Gniazda Slave nie wyłączają się po wyłączeniu urządzenia Master.

Urządzenie Master pobiera w trybie czuwania więcej niż 8 W. Należy powoli obracać regulator progu przełączania (6) w prawo, aż dioda Slave zgaśnie.

Listwa przestała działać po podłączeniu urządzenia o dużym poborze mocy.

Prawdopodobnie zadziałało zabezpieczenie przeciążeniowe. Wyłącz listwę głównym wyłącznikiem, odczekaj na ostygnięcie i naciśnij przycisk Reset (4).

Bezpiecznik przepalił się.

Wymień go na nowy typu T2,5 A (5x20mm). Nigdy nie mostkuj bezpiecznika ani nie stosuj bezpieczników o wyższych wartościach.

Przed użyciem

  • Upewnij się, że urządzenie Master nie przekracza 550 W poboru mocy.
  • Sprawdź, czy całkowite obciążenie wszystkich gniazd nie przekracza 3680 W.
  • Upewnij się, że listwa jest podłączona do uziemionego gniazdka ściennego.
  • W przypadku przeniesienia z zimnego do ciepłego pomieszczenia, odczekaj kilka godzin na odparowanie kondensatu przed podłączeniem.

Parametry w praktyce

Próg przełączania 8 - 80 W
Zakres mocy urządzenia Master, przy którym listwa wykrywa włączenie/wyłączenie urządzeń Slave.
Bezpiecznik T2,5 A
Zabezpieczenie gniazda Master przed zbyt wysokim poborem prądu.
Ochrona przeciwprzepięciowa 12 kA
Zdolność listwy do odprowadzania skoków napięcia z sieci elektrycznej i linii danych.

Ilustracje i schematy

  • 1: Gniazdo Master (sterujące)
  • 2: Gniazda Slave (sterowane)
  • 6: Regulator progu przełączania (8-80W)
  • 7: Uchwyt bezpiecznika
  • 8: Przełącznik trybu Master/Slave

Zgodność modelu

  • Nie używać do urządzeń z wysokim prądem rozruchowym (np. elektronarzędzia).
  • Nie używać do urządzeń o bardzo wysokim poborze mocy (np. czajniki elektryczne).
  • Nie łączyć listew zasilających szeregowo.
