Instrukcja obsługi modułu oświetleniowego Resistex Résiclic
Dowiedz się, jak bezpiecznie zainstalować i skonfigurować moduł oświetleniowy Resistex Résiclic. Instrukcja zawiera kroki montażu w suficie podwieszanym, schemat podłączenia elektrycznego oraz instrukcję wyboru temperatury barwowej światła.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu modułu oświetleniowego Résiclic w suficie podwieszanym, sposób podłączenia elektrycznego oraz konfigurację temperatury barwowej światła. str. 1, 2
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 2
- Wybierz temperaturę barwową przełącznikiem str. 2
Pierwsze uruchomienie
- Po zamontowaniu modułów i podłączeniu zasilacza, podłącz przewody do sieci (N/L) i włącz zasilanie. str. 2
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Nie używaj środków chemicznych ani ściernych do czyszczenia oprawy. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura barwowa | 3000K / 3500K / 4000K | Możliwość wyboru barwy światła | str. 2 |
Gdzie szukać w PDF
- Informacje ogólne i bezpieczeństwo str. 1
- Instrukcja montażu str. 2
Spis treści
Najważniejsze informacje z instrukcji
Instrukcja dotyczy montażu i obsługi modułu oświetleniowego Resistex Résiclic. Ze względu na charakter urządzenia, instalacja musi być przeprowadzona przez wykwalifikowanego instalatora zgodnie z obowiązującymi normami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie.
Zasady bezpieczeństwa
- Nigdy nie pracuj przy urządzeniu, gdy jest ono pod napięciem.
- Instalacja musi być wykonana przez profesjonalistę.
- Urządzenie jest wrażliwe na wyładowania elektrostatyczne (norma ESD) – należy zachować ostrożność podczas manipulacji.
Montaż i instalacja
Proces montażu składa się z następujących kroków:
- Wyłącz zasilanie elektryczne.
- Połącz moduły oświetleniowe ze sobą zgodnie ze schematem.
- Podłącz zasilacz do modułów.
- Ustaw pożądaną temperaturę barwową za pomocą przełącznika.
- Podłącz zasilacz do sieci.

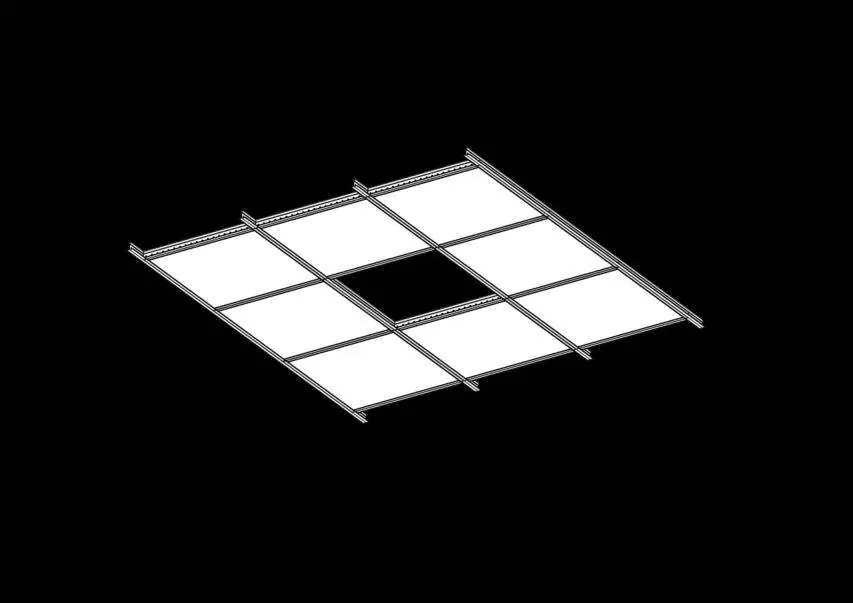

- Umieść moduł w konstrukcji sufitu podwieszanego.
- Podłącz przewody zasilające do zacisków N (neutralny) i L (fazowy).
- Włącz zasilanie.
Konfiguracja temperatury barwowej
Moduł umożliwia wybór temperatury barwowej światła za pomocą przełącznika:
- WW: 4000K
- NW: 3500K
- CW: 3000K
Konserwacja
Do czyszczenia oprawy nie należy używać środków chemicznych ani materiałów ściernych. Instrukcję należy zachować na wypadek przyszłych prac konserwacyjnych lub demontażu.
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność połączeń elektrycznych (N/L) oraz połączenia między modułami a zasilaczem.
Podczas montażu zachowaj środki ostrożności dotyczące wyładowań elektrostatycznych (ESD).
Przed użyciem
- Upewnij się, że zasilanie jest całkowicie odłączone
- Zatrudnij profesjonalnego instalatora
- Przygotuj miejsce w suficie podwieszanym
- Sprawdź, czy wszystkie złącza są poprawnie wpięte
