Instrukcja montażu oprawy oświetleniowej Resistex Muse
Poznaj instrukcję montażu i konserwacji oprawy oświetleniowej Resistex Muse. Dowiedz się, jak bezpiecznie zainstalować urządzenie w suficie lub wpuszczane, oraz jak dbać o jego czystość.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i konserwacji oprawy oświetleniowej Resistex Muse. Dokument zawiera wytyczne dotyczące dwóch metod instalacji: wpuszczanej oraz natynkowej. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne.
Zasady bezpieczeństwa
- Nigdy nie wykonuj prac przy oprawie, gdy znajduje się ona pod napięciem.
- Instalacja musi zostać przeprowadzona przez wykwalifikowanego instalatora zgodnie z obowiązującymi normami elektrycznymi.
- Istnieje ryzyko wyładowań elektrostatycznych (norma ESD) – podczas manipulacji przy urządzeniu należy zachować odpowiednie środki ostrożności.
- Należy ściśle przestrzegać kroków montażowych opisanych w instrukcji.
Montaż wpuszczany

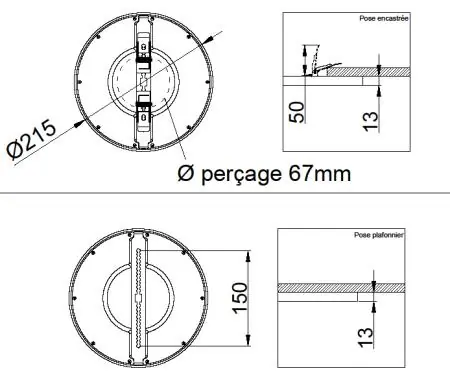

- Wykonaj otwór montażowy o średnicy 67 mm.
- Zamontuj sprężyny mocujące na wsporniku oprawy.
- Podłącz przewody zasilające do kostki przyłączeniowej (L - faza, N - neutralny).
- Włóż oprawę w otwór, upewniając się, że sprężyny pewnie trzymają urządzenie w suficie.
Montaż natynkowy
- Wyłącz zasilanie.
- Wywierć otwory montażowe zgodnie z rozstawem wspornika.
- Przykręć wspornik do powierzchni montażowej.
- Podłącz przewody zasilające do kostki przyłączeniowej.
- Zamocuj oprawę na wsporniku.
Konserwacja
Do czyszczenia oprawy nie należy używać żadnych środków chemicznych ani materiałów ściernych, które mogłyby uszkodzić powierzchnię. Instrukcję należy zachować na wypadek konieczności demontażu lub przyszłych prac serwisowych.
Dane techniczne
- Klasa ochronności: II (podwójna izolacja)
- Stopień ochrony: IP20
- Odporność mechaniczna: IK07
- Wskaźnik oddawania barw: >80
- Kąt świecenia: 110°
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność podłączenia przewodów L i N w kostce przyłączeniowej oraz upewnij się, że zasilanie jest włączone.
Podczas montażu zachowaj środki ostrożności dotyczące wyładowań elektrostatycznych (norma ESD).
Przed użyciem
- Upewnij się, że zasilanie jest całkowicie odłączone.
- Przygotuj narzędzia niezbędne do wiercenia i montażu.
- Sprawdź, czy miejsce montażu jest stabilne i odpowiednie dla wybranego typu instalacji.
- Zweryfikuj, czy średnica otworu (dla montażu wpuszczanego) wynosi 67 mm.
