Instrukcja montażu oprawy oświetleniowej Resistex Noclip

Najważniejsze informacje z instrukcji

Instrukcja dotyczy profesjonalnego montażu oprawy oświetleniowej Resistex Noclip. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi normami. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie.

Bezpieczeństwo

• Nigdy nie pracuj przy włączonym zasilaniu.
• Ryzyko wyładowań elektrostatycznych (norma ESD) – zachowaj ostrożność podczas obsługi.
• Instalacja musi być wykonana przez profesjonalnego instalatora.

Montaż i instalacja

Proces montażu obejmuje przygotowanie powierzchni, podłączenie przewodów oraz finalne zabezpieczenie oprawy:

1. Przygotowanie: Wywierć otwory montażowe (średnica 6 mm) zgodnie z rozstawem L (dla wersji 1200 mm: 700-1000 mm; dla 1500 mm: 900-1200 mm).
2. Demontaż końcówki: Naciśnij przycisk blokady i zdejmij końcówkę oprawy, a następnie odkręć dławik kablowy.

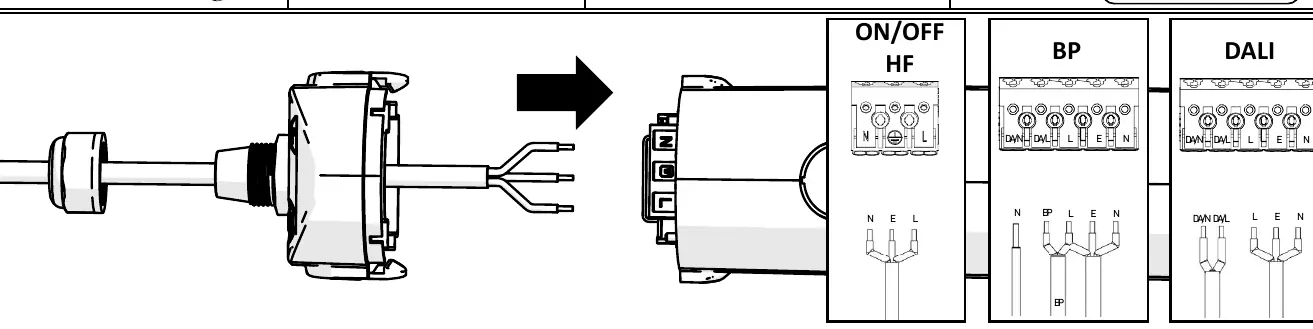

3. Podłączenie elektryczne: Wprowadź przewód przez dławik. Podłącz żyły zgodnie ze schematem dla danego typu sterowania (ON/OFF, HF, BP lub DALI). Używaj wyłącznie przewodów typu HO5RN-F (zabronione jest stosowanie U-1000 R2V).
4. Złożenie: Wsuń końcówkę z powrotem na miejsce, aż usłyszysz kliknięcie, a następnie dokręć dławik kablowy, aby zapewnić szczelność.

Konserwacja

Do czyszczenia oprawy nie należy używać środków chemicznych ani materiałów ściernych. Instrukcję należy zachować na wypadek przyszłych prac serwisowych lub demontażu. Dodatkowe informacje dostępne są na stronie www.resistex-sa.com.
