Instrukcja montażu oprawy oświetleniowej Resistex Priam Led
Praktyczny przewodnik instalacji oprawy oświetleniowej Resistex Priam Led. Sprawdź kroki montażu, zasady bezpieczeństwa oraz schemat podłączenia elektrycznego.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu i podłączenia elektrycznego oprawy Resistex Priam Led. str. 1, 2
Najważniejsze czynności
- Montaż oprawy str. 2
Pierwsze uruchomienie
- Wyłącz zasilanie przed przystąpieniem do prac instalacyjnych. str. 1
Konserwacja i reset
- Nie używaj środków chemicznych ani ściernych do czyszczenia oprawy. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 300x90 mm | Wymiary zewnętrzne oprawy | str. 1 |
Gdzie szukać w PDF
- Strona tytułowa i zasady bezpieczeństwa str. 1
- Instrukcja montażu str. 2
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i bezpiecznej eksploatacji oprawy oświetleniowej Resistex Priam Led. Dokument zawiera wytyczne dotyczące instalacji elektrycznej oraz konserwacji urządzenia. Instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę.
Zasady bezpieczeństwa
- Nigdy nie pracuj przy oprawie, gdy jest ona podłączona do zasilania.
- Instalacja musi być wykonana przez profesjonalnego instalatora zgodnie z obowiązującymi normami i przepisami elektrycznymi.
- Istnieje ryzyko wyładowań elektrostatycznych (norma ESD), dlatego należy zachować ostrożność podczas manipulacji elementami urządzenia.
Montaż i instalacja
Proces montażu składa się z 9 kroków:
- Wyłącz zasilanie elektryczne.
- Zdemontuj obudowę oprawy.
- Wywierć otwory montażowe (wiertło 6mm) i zamontuj podstawę.
- Przeprowadź przewody przez otwór w podstawie.
- Przykręć podstawę do powierzchni montażowej.
- Podłącz przewody do kostki zaciskowej zgodnie z oznaczeniami (N - neutralny, uziemienie, L - faza).
- Załóż obudowę oprawy.
- Przykręć obudowę.
- Włącz zasilanie.
Konserwacja
Do czyszczenia oprawy nie należy używać środków chemicznych ani ściernych. Należy zachować instrukcję na wypadek konieczności demontażu lub przyszłych prac konserwacyjnych.
Dane techniczne
Oprawa występuje w wariantach ON/OFF oraz HF. Wymiary urządzenia to 300 mm (średnica lub bok) oraz 90 mm głębokości.
Praktyczna pomoc
Przed użyciem
- Upewnij się, że zasilanie jest całkowicie wyłączone
- Przygotuj wiertło o średnicy 6mm
- Sprawdź, czy instalację wykonuje wykwalifikowany elektryk
- Upewnij się, że masz dostęp do kostki zaciskowej wewnątrz oprawy
Ilustracje i schematy
- Schemat 1: Wymiary zewnętrzne oprawy w wersji okrągłej i kwadratowej

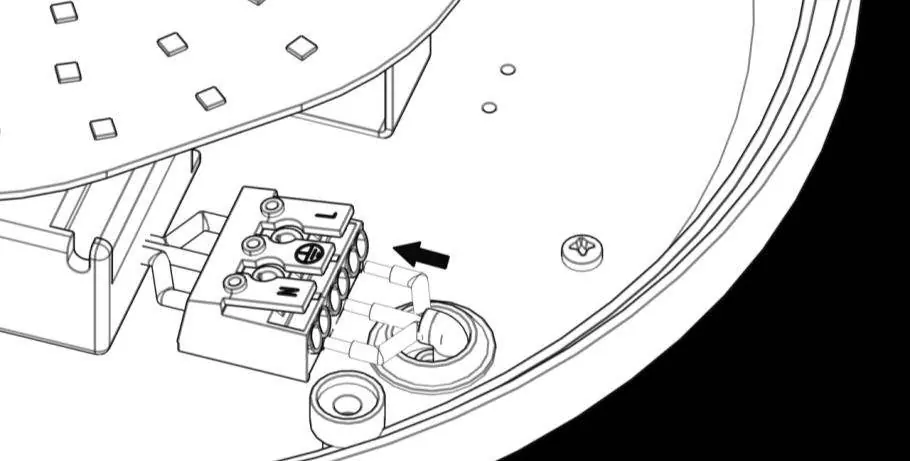

- Schemat 6: Szczegółowy schemat podłączenia przewodów do kostki zaciskowej
