Instrukcja montażu oprawy oświetleniowej Resistex Stairled

Szybki przewodnik instalacji oprawy oświetleniowej Resistex Stairled. Dowiedz się, jak bezpiecznie zamontować lampę, podłączyć przewody oraz przeprowadzić konserwację urządzenia.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja zawiera procedurę montażu oprawy oświetleniowej Stairled, w tym schemat wiercenia otworów oraz podłączenia elektrycznego. str. 1, 2

Najważniejsze czynności

  • Wyłącz zasilanie przed pracą str. 1
  • Podłącz przewody zgodnie ze schematem str. 2

Konserwacja i reset

  • Nie używaj środków chemicznych ani ściernych do czyszczenia str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr Wartość Znaczenie Strony
Średnica 300 mm Wymiar zewnętrzny oprawy str. 1
Głębokość 110 mm Wymiar głębokości oprawy str. 1

Gdzie szukać w PDF

  • Informacje ogólne i bezpieczeństwo str. 1
  • Instrukcja montażu str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu i konserwacji oprawy oświetleniowej Resistex Stairled. Urządzenie wymaga profesjonalnego montażu zgodnie z obowiązującymi normami elektrycznymi. Podczas prac należy zachować szczególne środki ostrożności ze względu na ryzyko wyładowań elektrostatycznych (norma ESD).

Oprawa oświetleniowa Resistex Stairled
Oprawa oświetleniowa Resistex Stairled

Montaż i instalacja

Proces instalacji składa się z 11 kroków:

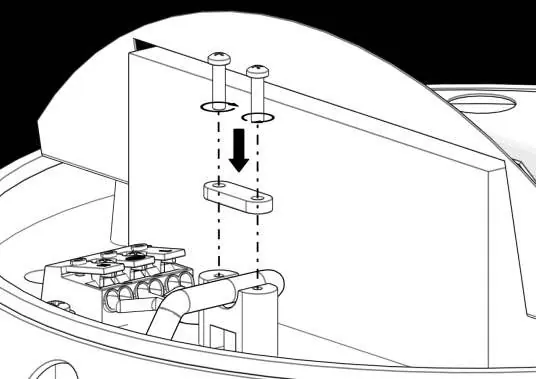

Szczegół montażu elementów wewnętrznych
Szczegół montażu elementów wewnętrznych
  • Wyłącz zasilanie przed przystąpieniem do prac.
  • Przygotuj otwory montażowe przy użyciu wiertła o średnicy 6 mm.
  • Zdemontuj obudowę oprawy.
  • Zamontuj podstawę oprawy do powierzchni montażowej.
  • Przeprowadź przewody przez wejście kablowe.
  • Wykonaj podłączenie elektryczne zgodnie ze schematem.
  • Zabezpiecz przewody i zamontuj ponownie elementy obudowy.
  • Upewnij się, że wszystkie śruby są dokręcone.

Podłączenie elektryczne

Podłączenie należy wykonać zgodnie z oznaczeniami na kostce przyłączeniowej:

Schemat podłączenia przewodów
Schemat podłączenia przewodów
  • L: Przewód fazowy
  • N: Przewód neutralny
  • E: Przewód uziemiający

Konserwacja

Do czyszczenia oprawy nie należy używać produktów chemicznych ani ściernych. Instrukcję należy zachować na wypadek przyszłych prac konserwacyjnych lub demontażu.

Praktyczna pomoc

Typowe problemy

Ryzyko wyładowań elektrostatycznych

Podczas manipulacji przy urządzeniu należy zachować środki ostrożności zgodnie z normą ESD.

Brak zasilania po montażu

Sprawdź poprawność podłączenia przewodów L, N oraz E w kostce przyłączeniowej.

Przed użyciem

  • Upewnij się, że zasilanie jest całkowicie odłączone
  • Zatrudnij profesjonalnego instalatora
  • Przygotuj wiertło o średnicy 6 mm
  • Sprawdź, czy powierzchnia montażowa jest stabilna
