Instrukcja obsługi pompy zanurzeniowej Ridgid 1000RSDS
Szybki przewodnik po instalacji, obsłudze i konserwacji inteligentnej pompy zanurzeniowej Ridgid 1000RSDS. Dowiedz się, jak poprawnie zamontować urządzenie, skonfigurować połączenie Wi-Fi oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji i eksploatacji inteligentnej pompy zanurzeniowej Ridgid 1000RSDS. Urządzenie przeznaczone jest wyłącznie do pompowania czystej wody gruntowej wewnątrz budynków. Pompa wyposażona jest w elektroniczny czujnik poziomu wody (Air Switch) oraz moduł łączności Wi-Fi/BLE, umożliwiający zdalne monitorowanie stanu urządzenia za pomocą aplikacji mobilnej.
Opis urządzenia i elementy zestawu
Pompa posiada obudowę silnika ze stali nierdzewnej, wirnik z tworzywa termoplastycznego wzmocnionego włóknem szklanym oraz żeliwną wolutę. W skład systemu wchodzi pompa, zintegrowany kontroler z przewodem zasilającym oraz rurka powietrzna (Air Tube). Minimalna wysokość studzienki wymagana do poprawnej pracy to 22 cale (ok. 56 cm).
Instalacja i montaż
- Upewnij się, że studzienka jest oczyszczona z zanieczyszczeń.
- Umieść pompę na twardym, równym podłożu (nie stawiaj bezpośrednio na piasku, żwirze lub ziemi; użyj cegły lub bloku).
- Zainstaluj sztywne orurowanie PVC (nie używaj węży elastycznych).
- Wymagane jest zainstalowanie zaworu zwrotnego, aby zapobiec cofaniu się wody.
- Podłącz zasilanie do gniazda z wyłącznikiem różnicowoprądowym (GFCI).
- Po podłączeniu zasilania pompa uruchomi się automatycznie w celu kalibracji czujnika poziomu.
Obsługa i konfiguracja
Aktywacja urządzenia odbywa się poprzez aplikację SmartSumpbyRIDGID. Po pobraniu aplikacji należy wybrać urządzenie, zeskanować kod QR znajdujący się na obudowie i postępować zgodnie z instrukcjami na ekranie w celu połączenia z siecią Wi-Fi.
Konserwacja
Zaleca się inspekcję pompy 3-4 razy w roku. Należy sprawdzać, czy pompa nie przemieściła się w studzience, czy wlot nie jest zatkany zanieczyszczeniami oraz czy rurka powietrzna nie jest zagięta. Należy okresowo testować działanie pompy, wlewając wodę do studzienki.
Rozwiązywanie problemów
Kontroler posiada diodę LED informującą o stanie pracy. Kolor zielony oznacza prawidłowe działanie. Kolor żółty sugeruje problem (np. zatkany wlot, błąd napięcia, brak spadku poziomu wody). Kolor czerwony oznacza krytyczny błąd wymagający wymiany pompy. W przypadku problemów z uruchomieniem, sprawdź bezpieczniki, drożność rurki powietrznej oraz czystość wlotu.
Bezpieczeństwo
Pompa nie jest przeznaczona do wody słonej, ścieków, wody z detergentami ani płynów łatwopalnych. Zabrania się używania przedłużaczy. Zawsze odłączaj zasilanie przed przystąpieniem do jakichkolwiek prac serwisowych. Pozwól pompie ostygnąć przez minimum 2 godziny przed serwisowaniem, ponieważ olej wewnątrz może być pod ciśnieniem i być gorący.
Informacje o producencie
RIDGID
Praktyczna pomoc
Typowe problemy
Pompa nie uruchamia się
Sprawdź poziom wody, bezpiecznik/wyłącznik obwodu, drożność rurki powietrznej oraz czy wlot nie jest zatkany.
Pompa pracuje głośno lub nadmiernie wibruje
Może to oznaczać zużyte łożyska lub uszkodzony wirnik. Rozważ wymianę pompy lub zastosowanie gumowych złączy izolujących wibracje.
Pompa nie wyłącza się
Sprawdź, czy rurka powietrzna nie jest zagięta, czy nie ma przeszkód w działaniu czujnika lub czy pompa nie jest zbyt mała do napływu wody.
Dioda LED świeci na żółto
Sprawdź wlot pod kątem zanieczyszczeń, zweryfikuj napięcie w gniazdku lub sprawdź, czy rura odpływowa nie jest niedrożna.
Przed użyciem
- Upewnij się, że studzienka ma co najmniej 22 cale wysokości.
- Zainstaluj sztywne orurowanie PVC (nie używaj węży elastycznych).
- Zainstaluj zawór zwrotny na rurze odpływowej.
- Podłącz pompę do gniazda z zabezpieczeniem GFCI.
- Pobierz aplikację SmartSumpbyRIDGID i przygotuj dane sieci Wi-Fi.
Parametry w praktyce
- Moc silnika: 1 HP
- Wydajność pompy pozwalająca na przepompowanie do 6600 galonów na godzinę przy zerowej wysokości podnoszenia.
- Poziom załączenia: ok. 9.5 cala
- Wysokość poziomu wody w studzience, przy której pompa automatycznie się włącza.
- Poziom wyłączenia: ok. 4.5 cala
- Wysokość poziomu wody w studzience, przy której pompa automatycznie się wyłącza.
Ilustracje i schematy

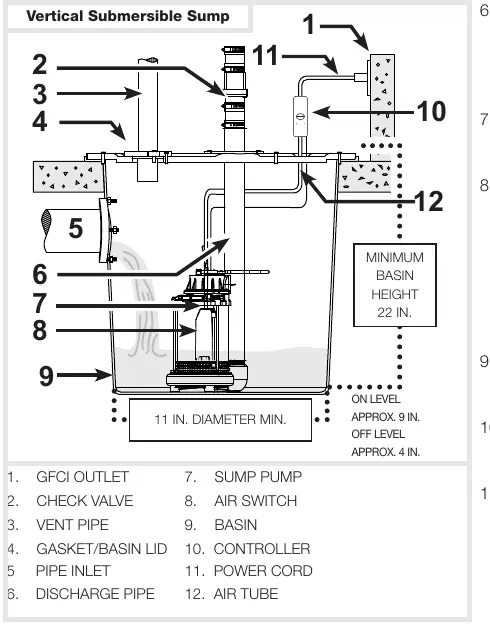

- Schemat instalacji pokazuje poprawne umieszczenie zaworu zwrotnego, rury odpływowej oraz kontrolera.
- Rysunek kontrolera wskazuje przycisk systemowy oraz diody statusu (Mute Alarm, System Test, WiFi Status).
Zgodność modelu
- Urządzenie wymaga sieci Wi-Fi 2.4 GHz do pełnej funkcjonalności aplikacji.
- Pompa przeznaczona wyłącznie do czystej wody gruntowej.
- Nie używać z agregatami prądotwórczymi.
