Instrukcja obsługi oscyloskopu cyfrowego Rigol DS1052E i Tektronix TBS1042

Szybki przewodnik po oscyloskopach cyfrowych Rigol DS1052E oraz Tektronix TBS1042. Zawiera specyfikacje techniczne, wskazówki dotyczące pomiarów sygnałów, kompensacji sond oraz rozwiązywania problemów z synchronizacją wzmacniaczy.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przegląd techniczny i przewodnik użytkowy dla oscyloskopów cyfrowych Rigol DS1052E oraz Tektronix TBS1042. Urządzenia te są przeznaczone do zaawansowanych pomiarów elektronicznych, w tym analizy sygnałów nadajników radiowych, pomiarów częstotliwości oraz testów liniowości za pomocą funkcji FFT.

Obsługa i pierwsze uruchomienie

Oba urządzenia wyposażone są w funkcję automatycznej konfiguracji (AUTOSET), która pozwala na szybkie dopasowanie parametrów wyświetlania do podłączonego sygnału. Po podłączeniu sondy i sygnału, naciśnięcie przycisku AUTOSET pozwala na uzyskanie czytelnego przebiegu, który można następnie doprecyzować za pomocą pokręteł czułości pionowej i podstawy czasu.

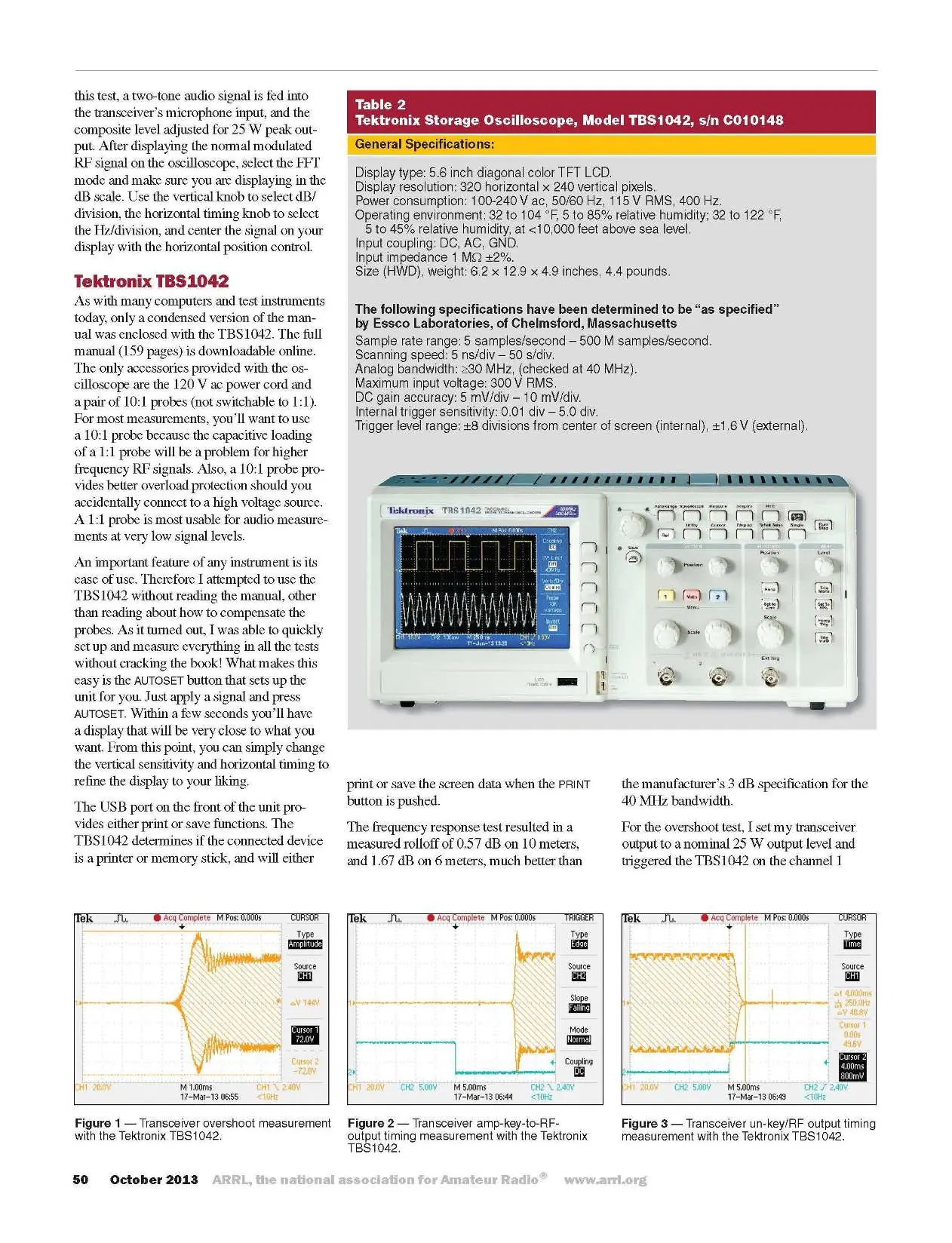

Pomiary czasowe sygnałów nadajnika (overshoot, amp-key) z wykorzystaniem kursorów.
Pomiary czasowe sygnałów nadajnika (overshoot, amp-key) z wykorzystaniem kursorów.

Pomiary i funkcje specjalne

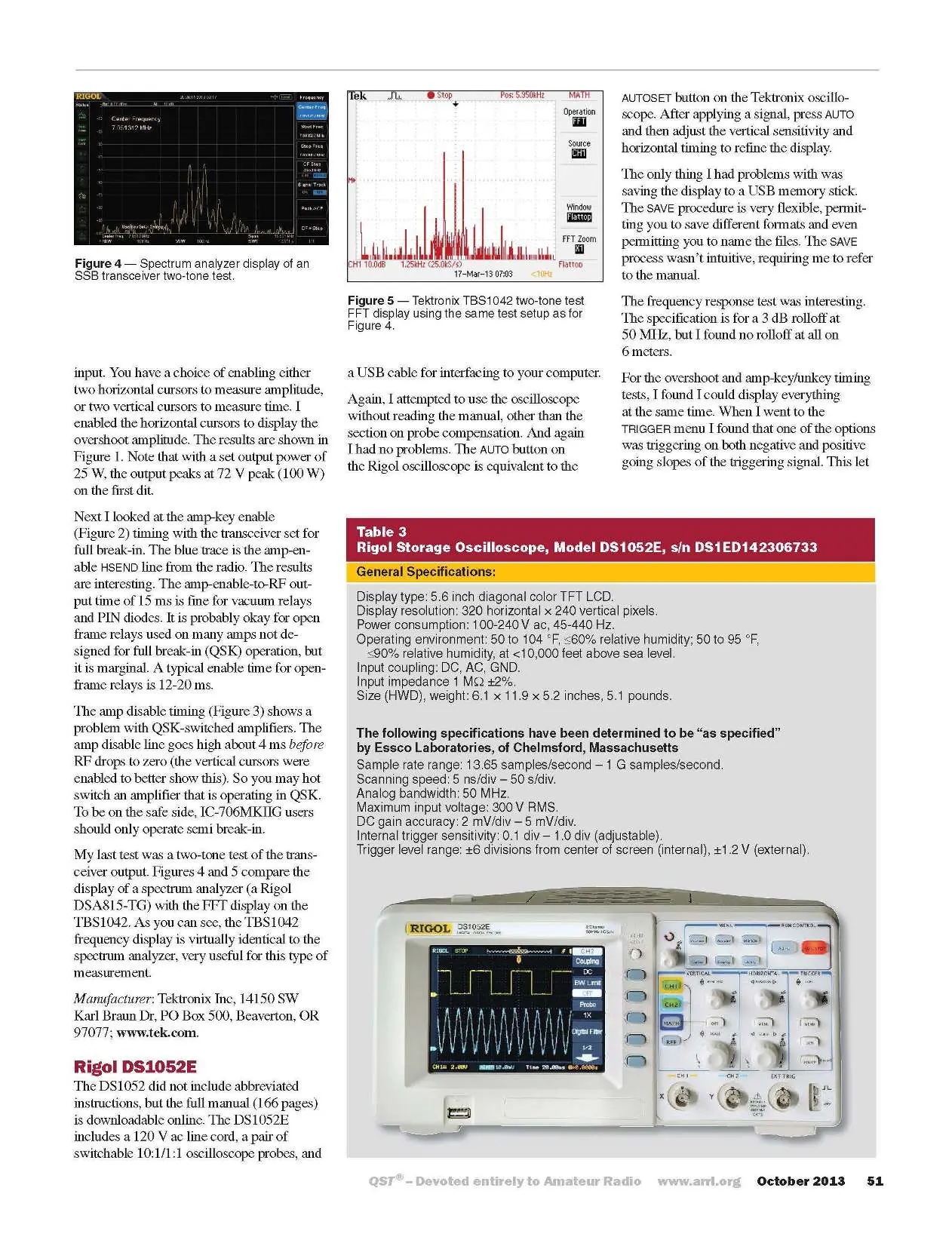

Wykorzystanie funkcji FFT do analizy widma sygnału.
Wykorzystanie funkcji FFT do analizy widma sygnału.
  • FFT (Fast Fourier Transform): Umożliwia analizę sygnałów w dziedzinie częstotliwości, co jest przydatne przy testach dwutonowych nadajników.
  • Kursory: Pozwalają na precyzyjny pomiar amplitudy (kursory poziome) lub czasu (kursory pionowe).
  • Wyzwalanie: Oscyloskopy oferują zaawansowane opcje wyzwalania, w tym wyzwalanie zboczem narastającym i opadającym, co jest kluczowe przy badaniu czasów przełączania wzmacniaczy (np. HSEND).

Czyszczenie i konserwacja

Urządzenia nie wymagają specjalistycznej konserwacji. Należy dbać o czystość ekranu TFT LCD oraz unikać przekraczania maksymalnych napięć wejściowych (300 V RMS). W przypadku problemów z dokładnością pomiarów wysokich częstotliwości, należy upewnić się, że sondy są poprawnie skompensowane.

Przykładowe przebiegi sygnałów na ekranie oscyloskopu
Przykładowe przebiegi sygnałów na ekranie oscyloskopu

Rozwiązywanie problemów

W przypadku problemów z zapisem danych na pamięć USB, należy sprawdzić formatowanie nośnika. W modelu Rigol DS1052E proces zapisu jest szybki (ok. 1 sekunda), podczas gdy w Tektronix TBS1042 może trwać dłużej. Przy pomiarach wzmacniaczy pracujących w trybie QSK należy zachować ostrożność, gdyż opóźnienia w wyłączaniu (amp disable) mogą prowadzić do tzw. hot switching.

Dane techniczne

Rigol DS1052E: Pasmo 50 MHz, próbkowanie 1 GSa/s (1 kanał), interfejs USB i RS232.

Tektronix TBS1042: Pasmo 40 MHz, próbkowanie 500 MSa/s, interfejs USB.

Oba modele posiadają 2 kanały analogowe, rozdzielczość 8 bitów oraz wyświetlacz 5,6 cala.

Praktyczna pomoc

Typowe problemy

Hot switching wzmacniacza w trybie QSK

Sygnał wyłączenia wzmacniacza może pojawić się przed zanikiem sygnału RF. Zaleca się stosowanie trybu semi break-in zamiast pełnego QSK.

Problemy z zapisem na pamięć USB

Proces zapisu może wymagać użycia menu zapisu (SAVE) i wyboru odpowiedniego formatu pliku, co w niektórych modelach nie jest intuicyjne.

Niedokładność pomiaru wysokich częstotliwości

Upewnij się, że używasz sondy 10:1, aby zminimalizować obciążenie pojemnościowe układu.

Przed użyciem

  • Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (100-240 V AC).
  • Skompensuj sondy oscyloskopowe przed pierwszym pomiarem.
  • Upewnij się, że sygnał wejściowy nie przekracza 300 V RMS.
  • Wybierz odpowiednią sondę (1:1 dla niskich poziomów audio, 10:1 dla RF i wysokich napięć).

Parametry w praktyce

Pasmo (Bandwidth)
Maksymalna częstotliwość sygnału, którą oscyloskop może zmierzyć z akceptowalną dokładnością.
Próbkowanie (Sample Rate)
Liczba próbek na sekundę; wyższa wartość pozwala na dokładniejsze odwzorowanie szybkich przebiegów.
Impedancja wejściowa
Wartość 1 MΩ jest standardem dla sond pasywnych, wpływającą na obciążenie badanego układu.

Ilustracje i schematy

  • Figure 1-3: Pomiary czasowe (overshoot, amp-key) z użyciem kursorów.
  • Figure 4-5: Porównanie analizy FFT z analizatorem widma.

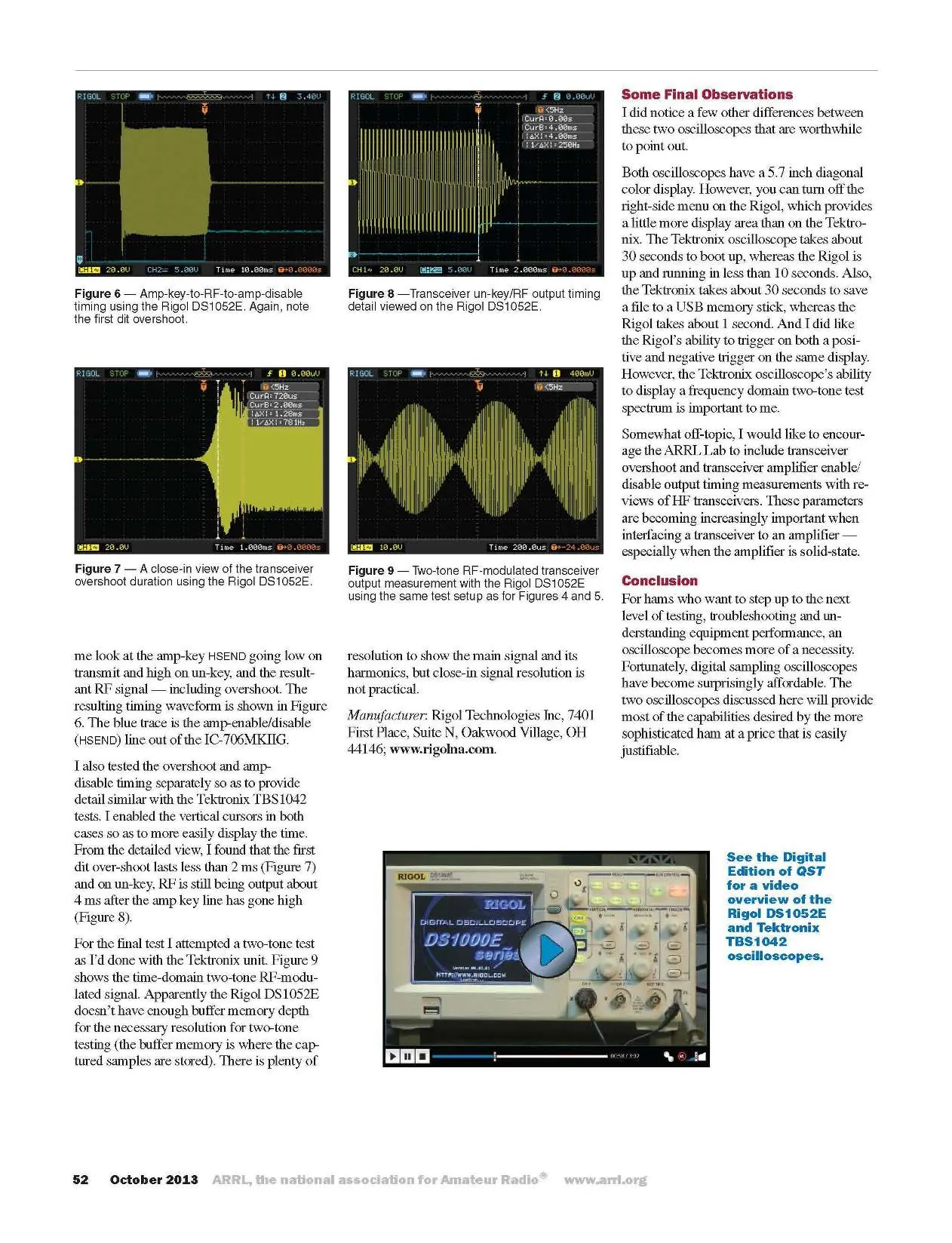

  • Figure 6-9: Szczegółowe przebiegi czasowe przełączania wzmacniacza.

Zgodność modelu

  • Sondy 10:1 są zalecane dla większości pomiarów RF.
  • Rigol DS1052E posiada interfejs RS232 oraz USB.
  • Tektronix TBS1042 posiada tylko interfejs USB.
