Instrukcja obsługi żelazka do spoinowania Roberts 10-482G Cool Shield™
Instrukcja serwisowa i lista części zamiennych dla profesjonalnego żelazka do spoinowania Roberts 10-482G Cool Shield™.
Spis treści
Opis urządzenia
Roberts 10-482G Cool Shield™ to profesjonalne żelazko przeznaczone do zgrzewania taśm spoinowych przy montażu wykładzin. Urządzenie zostało zaprojektowane z myślą o trwałości i precyzji, co potwierdza jego konstrukcja wykorzystująca wysokiej jakości elementy grzejne oraz systemy osłon termicznych.
Budowa i części zamienne
Urządzenie składa się z kilku kluczowych podzespołów, które w razie zużycia mogą zostać wymienione. Do najważniejszych elementów należą:
- Element grzejny (10-282-12A): Serce urządzenia odpowiedzialne za równomierne rozprowadzanie ciepła.
- Termostat (10-282-03A): Odpowiada za utrzymanie zadanej temperatury pracy.
- Pokrętło kalibracji (10-482-08): Umożliwia precyzyjne ustawienie parametrów grzania.
- Płyta dolna (10-482-06): Bezpośrednia powierzchnia robocza mająca kontakt z taśmą spoinową.
- Osłona termiczna (10-482-09A): Zapewnia bezpieczeństwo użytkowania i ochronę przed nadmiernym promieniowaniem ciepła.
- Przewód zasilający (10-282-02): Wyposażony w sprężynę odciążającą, która zapobiega uszkodzeniom mechanicznym kabla podczas pracy.
Konserwacja i serwis
Dla zapewnienia długiej żywotności urządzenia, należy regularnie sprawdzać stan płyty dolnej oraz czystość elementów grzejnych. W przypadku awarii, takich jak brak nagrzewania lub niestabilna temperatura, należy zweryfikować stan termostatu oraz połączeń wewnętrznych (zestaw przewodów 10-482-07A). Wszelkie naprawy powinny być przeprowadzane z użyciem oryginalnych części zamiennych Roberts. Więcej informacji technicznych oraz wsparcie można uzyskać na stronie robertsconsolidated.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Urządzenie nie nagrzewa się
Sprawdź stan elementu grzejnego (10-282-12A) oraz poprawność działania termostatu (10-282-03A).
Niestabilna temperatura pracy
Skalibruj urządzenie za pomocą pokrętła kalibracji (10-482-08) lub sprawdź stan wewnętrznego zestawu przewodów.
Przed użyciem
- Sprawdź stan przewodu zasilającego pod kątem przetarć.
- Upewnij się, że płyta dolna jest czysta i wolna od resztek kleju.
- Zweryfikuj, czy osłona termiczna jest poprawnie zamontowana.
- Upewnij się, że żelazko znajduje się na dedykowanej podstawce (10-177-06) przed włączeniem.
Ilustracje i schematy

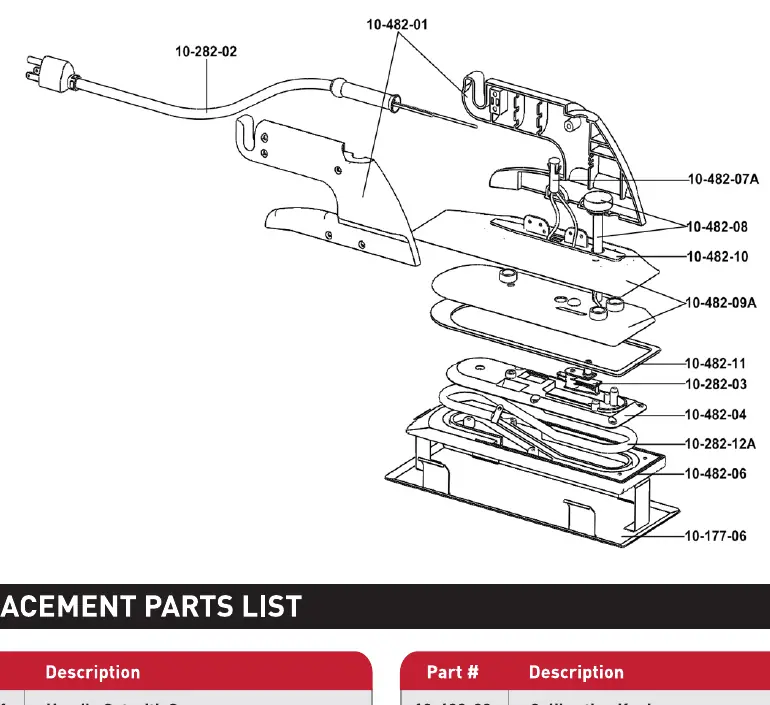

- Schemat przedstawia rozstrzelony widok żelazka, ułatwiający identyfikację poszczególnych śrub, uszczelek i płyt grzejnych.
- Wskazuje lokalizację zestawu przewodów wewnętrznych oraz sposób montażu uchwytu.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do profesjonalnego użytku przy montażu wykładzin.
