Instrukcja obsługi lokomotywy spalinowej Roco BR 218

Szybki przewodnik po instrukcji obsługi lokomotywy spalinowej Roco BR 218. Dowiedz się, jak uruchomić model, przeprowadzić konserwację, smarować mechanizmy i wymieniać części.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Model wymaga konserwacji co 30 godzin pracy, w tym czyszczenia styków kół i smarowania przekładni. Przed pierwszym użyciem należy przeprowadzić 30-minutowy rozruch w obu kierunkach. str. 2, 3

Najważniejsze czynności

  • Rozruch modelu: 30 minut w przód i 30 minut w tył bez obciążenia. str. 2, 3
  • Smarowanie: Używaj oleju Roco 10906 i smaru Roco 10905 w punktach wskazanych na schemacie. str. 2, 3

Pierwsze uruchomienie

  • Wyjmij model ostrożnie z opakowania, używając folii. Przeprowadź rozruch przez 30 minut w obu kierunkach. str. 2, 3

Problemy i rozwiązania

Zabrudzenia styków kół

Wyczyść styki małym pędzlem w miejscach oznaczonych na Fig. 4.

str. 2, 3

Dane techniczne

Parametr Wartość Znaczenie Strony
Minimalny promień łuku R2 (358 mm) Najmniejszy dopuszczalny promień łuku torów. str. 2, 3

Gdzie szukać w PDF

  • Instrukcja obsługi str. 1, 2, 3, 4
  • Schematy montażu i konserwacji str. 5, 6, 7, 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Fig. 8: Wymiana opon przyczepnościowych Strona 5 Fig. 7: Punkty smarowania Strona 6 Fig. 6: Podłączenie dekodera Strona 7 Fig. 3: Demontaż obudowy lokomotywy Strona 8

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy lokomotywy spalinowej Roco BR 218. Model wymaga okresowej konserwacji co około 30 godzin pracy. Przed pierwszym użyciem zaleca się przeprowadzenie rozruchu modelu przez 30 minut w obu kierunkach bez obciążenia, aby zapewnić optymalną pracę mechanizmów.

Pierwsze uruchomienie

Po wyjęciu modelu z opakowania należy zachować pudełko, które zapewnia najlepszą ochronę podczas przechowywania. W przypadku montażu dodatkowych części, pudełko może wymagać delikatnego przycięcia w odpowiednich miejscach. Minimalny promień łuku torów dla tego modelu wynosi R2 (358 mm).

Fig. 3: Demontaż obudowy lokomotywy
Fig. 3: Demontaż obudowy lokomotywy

Eksploatacja i tryb cyfrowy

Model jest przystosowany do pracy z różnymi typami sprzęgów. W trybie cyfrowym należy usunąć zworkę z interfejsu i wpiąć wtyczkę dekodera zgodnie z oznaczeniami na schemacie (Fig. 6). Lokomotywa powinna być użytkowana wyłącznie na czystych torach; w przypadku zabrudzeń zaleca się użycie wagonu czyszczącego Roco 46400 lub gumki czyszczącej Roco 10002.

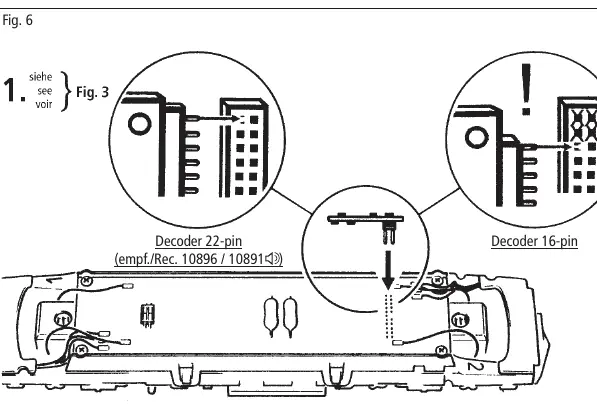

Fig. 6: Podłączenie dekodera
Fig. 6: Podłączenie dekodera

Konserwacja i serwis

Regularna konserwacja jest kluczowa dla długiej żywotności modelu:

Fig. 8: Wymiana opon przyczepnościowych
Fig. 8: Wymiana opon przyczepnościowych

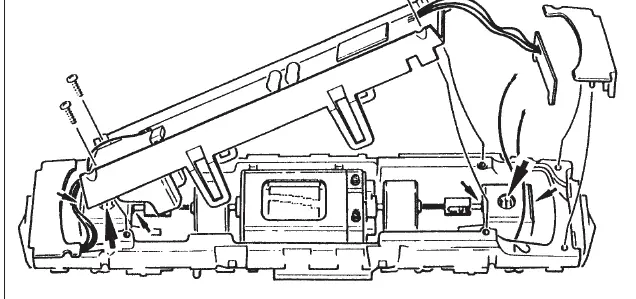

Fig. 7: Punkty smarowania
Fig. 7: Punkty smarowania
  • Czyszczenie styków kół: Należy usuwać zabrudzenia z miejsc oznaczonych na schemacie (Fig. 4) za pomocą małego pędzla.
  • Smarowanie: Należy nanosić niewielkie ilości oleju w punktach oznaczonych na schemacie (Fig. 7). Do przekładni (zębatki, ślimak) zaleca się stosowanie specjalnego smaru Roco (nr art. 10905). Nie należy oliwić części smarowanych smarem stałym.
  • Wymiana opon przyczepnościowych: Wymagany jest demontaż pokrywy przekładni i zestawu kołowego (Fig. 8).
  • Wymiana silnika: Wymaga zdjęcia obudowy lokomotywy (Fig. 3) i demontażu silnika (Fig. 9).

Praktyczna pomoc

Typowe problemy

Lokomotywa nie działa płynnie lub traci moc

Wyczyść szyny oraz styki kół. Użyj wagonu czyszczącego Roco 46400 lub gumki czyszczącej Roco 10002.

Zużycie opon przyczepnościowych

Zdejmij pokrywę przekładni, wyjmij zestaw kołowy i wymień opony, uważając, aby ich nie skręcić podczas montażu.

Przed użyciem

  • Zachowaj oryginalne opakowanie do bezpiecznego przechowywania modelu.
  • Uruchom model na 30 minut w przód i 30 minut w tył bez obciążenia.
  • Upewnij się, że promień łuku torów wynosi co najmniej R2 (358 mm).
  • W przypadku trybu cyfrowego usuń zworkę z interfejsu przed wpięciem dekodera.

Ilustracje i schematy

  • Fig. 3: Instrukcja demontażu obudowy lokomotywy.
  • Fig. 7: Punkty smarowania mechanizmów.
  • Fig. 8: Procedura wymiany opon przyczepnościowych.

Zgodność modelu

  • Model kompatybilny z systemem torów Roco.
  • Zalecane stosowanie sprzęgów krótkich Roco.
