Instrukcja obsługi uchwytu na filtry Rollei F:X Pro Filter Holder Mark III 100mm
Szybki przewodnik po montażu i obsłudze uchwytu na filtry Rollei F:X Pro Mark III 100mm. Dowiedz się, jak instalować filtry CPL, używać szyn rozszerzających oraz poprawnie zamontować system na obiektywie.
Spis treści
Najważniejsze informacje z instrukcji
Uchwyt na filtry Rollei F:X Pro Mark III 100mm to precyzyjne narzędzie wykonane z aluminium lotniczego, przeznaczone do pracy z filtrami prostokątnymi o szerokości 100 mm i grubości 2 mm. System pozwala na jednoczesne użycie jednego filtra okrągłego CPL oraz dwóch filtrów prostokątnych bez ryzyka winietowania na obiektywach szerokokątnych.
Elementy zestawu
- Uchwyt na filtry F:X Pro Mark III 100mm
- Basis-Ring (pierścień bazowy) 82mm
- Adaptery (dostępne średnice: 52, 55, 58, 62, 67, 72, 77 mm)
- Filtr CPL (część zestawu)
Instalacja z filtrem CPL
- Umieść filtr CPL w pierścieniu bazowym, dopasowując go do wycięć (zwróć uwagę na pomarańczowe oznaczenia). Wbudowane magnesy zabezpieczą filtr.
- Przykręć pierścień bazowy z filtrem CPL do obiektywu (użyj odpowiedniego adaptera, jeśli średnica obiektywu jest inna niż 82mm).

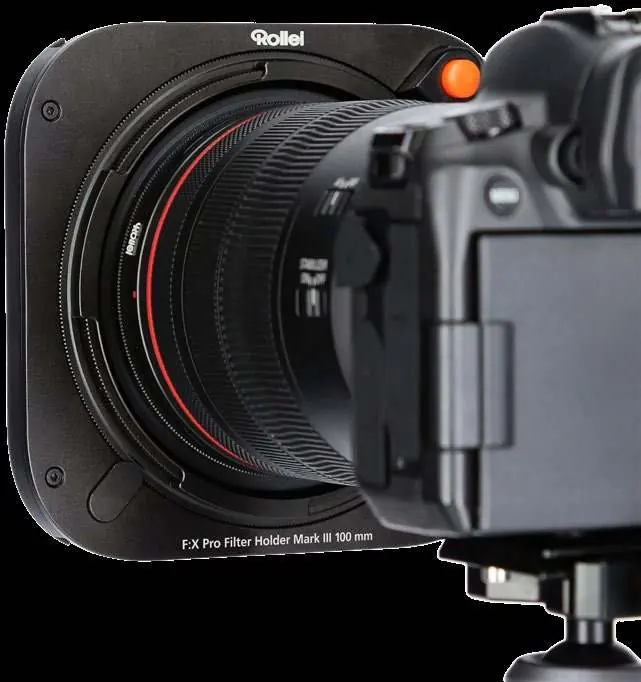

- Zaczep uchwyt na filtry o jedną stronę pierścienia bazowego, a następnie naciśnij pomarańczowy przycisk Easy-Lock, aby zatrzasnąć uchwyt na miejscu.
- Użyj pokrętła, aby ustawić pożądaną orientację filtra CPL.
- Wsuń filtry prostokątne do uchwytu dopiero po ustawieniu filtra CPL.
Instalacja bez filtra CPL
- Przykręć pierścień bazowy bezpośrednio do obiektywu (opcjonalnie z adapterem).
- Zaczep uchwyt na filtry o pierścień bazowy i zabezpiecz go przyciskiem Easy-Lock.
Montaż opcjonalnej szyny rozszerzającej
Aby użyć trzeciego filtra prostokątnego, należy dokupić szynę rozszerzającą:
- Przesuń fabryczną szynę przednią do środka uchwytu, aż się zwolni i wyjmij ją.
- Dopasuj nową szynę rozszerzającą do wycięć w uchwycie.
- Przesuń szynę na zewnątrz, aż usłyszysz kliknięcie.
Wskazówki i konserwacja
- Dźwięki tarcia podczas obracania uchwytu są normalne ze względu na aluminiową konstrukcję i nie wpływają na wydajność.
- System umożliwia obracanie uchwytu oraz wsuwanie filtrów zarówno od góry, jak i od dołu.
- W razie pytań serwisowych prosimy o kontakt pod numerem +49 40 270750277.
Praktyczna pomoc
Typowe problemy
Jest to normalne zjawisko wynikające z zastosowania aluminium i nie wpływa na działanie systemu.
Standardowy uchwyt obsługuje dwa filtry prostokątne. Aby użyć trzeciego, należy dokupić i zamontować opcjonalne szyny rozszerzające.
Przed użyciem
- Sprawdź, czy posiadasz odpowiedni pierścień adaptera dla średnicy swojego obiektywu.
- Upewnij się, że filtry prostokątne mają szerokość 100 mm i grubość 2 mm.
- W przypadku filtra CPL, sprawdź poprawne dopasowanie do wycięć w pierścieniu bazowym.
- Upewnij się, że przycisk Easy-Lock został wciśnięty do końca podczas montażu uchwytu.
Parametry w praktyce
- Kompatybilność filtrów
- Tylko filtry prostokątne 100 mm x 2 mm.
Ilustracje i schematy
- Pomarańczowe oznaczenia na pierścieniu bazowym wskazują prawidłową pozycję montażu filtra CPL.
- Przycisk Easy-Lock (pomarańczowy) służy do szybkiego montażu i demontażu uchwytu z pierścienia bazowego.
- Pokrętło na boku uchwytu służy do obracania filtra CPL bez konieczności zdejmowania uchwytu.
Zgodność modelu
- System jest kompatybilny z obiektywami szerokokątnymi bez winietowania przy zachowaniu limitów filtrów.
- Wymaga pierścienia bazowego 82mm (w zestawie) lub adapterów dla innych średnic obiektywów.
