Schemat części pilarki spalinowej Ronix 4635
Szczegółowy schemat budowy oraz lista części zamiennych do pilarki spalinowej Ronix 4635. Dokument zawiera rozstrzelony widok urządzenia oraz pełne zestawienie podzespołów z numerami referencyjnymi.
Spis treści
Najważniejsze informacje o dokumencie
Niniejszy dokument stanowi oficjalny schemat budowy (exploded view) oraz listę części zamiennych dla pilarki spalinowej Ronix 4635. Służy on do identyfikacji poszczególnych komponentów urządzenia w celach serwisowych, naprawczych oraz przy zamawianiu części zamiennych.
Schemat budowy

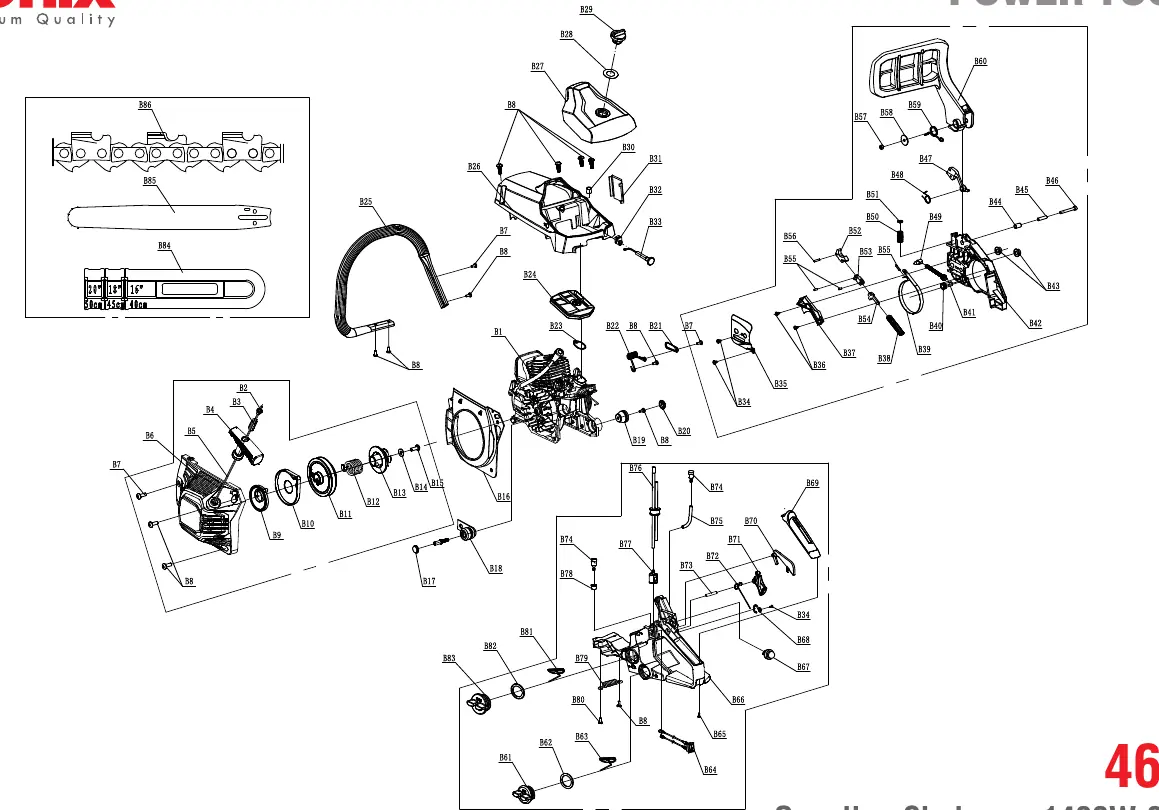

Dokument zawiera szczegółowy rysunek techniczny (rozstrzelony widok), który przedstawia wzajemne położenie wszystkich elementów pilarki. Każdy element na rysunku jest oznaczony kodem (np. B1, B86), który odpowiada pozycji w tabeli części.
Lista części zamiennych
Poniżej znajduje się zestawienie wszystkich elementów pilarki Ronix 4635. W przypadku konieczności wymiany podzespołu, należy posłużyć się numerem referencyjnym z poniższej listy:
- Silnik i układ napędowy: Oznaczenia od B1 do B13.
- Układ hamulcowy: Oznaczenia od B37 do B42, B54, B59.
- Układ paliwowy i filtracja: Oznaczenia od B24 do B30, B66, B76, B77.
- Elementy tnące: B85 (prowadnica), B86 (łańcuch).
- Obudowa i elementy sterujące: Pozostałe elementy konstrukcyjne, śruby i uszczelki.
W celu zamówienia części należy skontaktować się z autoryzowanym serwisem Ronix, podając model urządzenia (4635) oraz numer części z listy.
Praktyczna pomoc
Ilustracje i schematy
- Schemat przedstawia rozstrzelony widok (exploded view) pilarki, ułatwiający demontaż i montaż poszczególnych podzespołów.
- Numery na rysunku (B1-B86) odpowiadają numerom w tabeli części.
Zgodność modelu
- Części są dedykowane wyłącznie dla modelu Ronix 4635.
- Długość prowadnicy 35cm jest standardem dla tego modelu.
