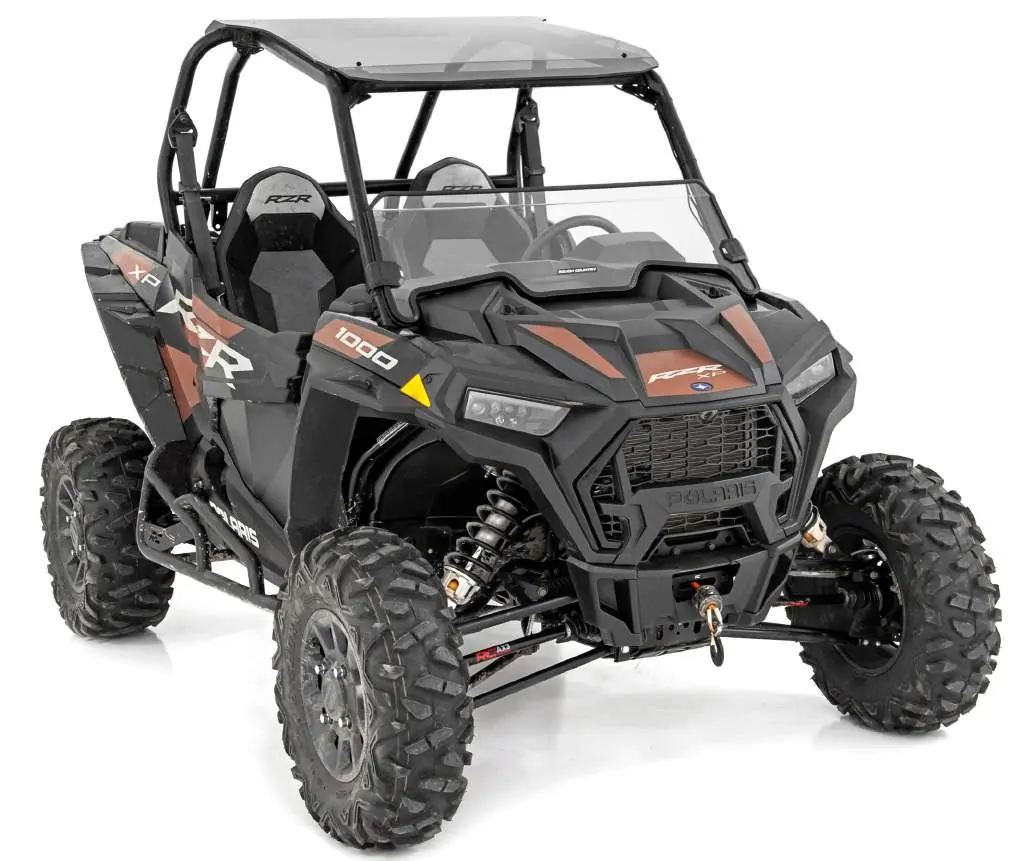

Niniejszy dokument zawiera instrukcję montażu przedniej szyby (Half Front Windshield) do pojazdów Polaris RZR XP 1000 (roczniki 2019-2020). Przed przystąpieniem do pracy należy sprawdzić zawartość zestawu oraz upewnić się, że wszystkie elementy są dostępne. W razie pytań prosimy o kontakt pod numerem 1-800-222-7023.
Elementy zestawu
- Szyba przednia (1 szt.)
- Uszczelka górna (1 szt.)
- Uszczelka dolna (1 szt.)
- Pasy mocujące (2 szt.)
Montaż i instalacja
- Zdejmij folię ochronną z powierzchni szyby.
- Zainstaluj dostarczoną uszczelkę dolną na dolnej krawędzi szyby.
- Zainstaluj uszczelkę zewnętrzną na krawędziach szyby.
- Umieść szybę na pojeździe UTV.
- Przełóż pasy mocujące przez otwory w rogach szyby.

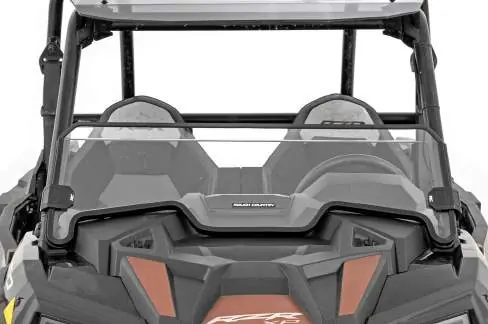

- Owiń pas za trzpieniem mocującym.
- Wsuń pas w odpowiednie miejsce w szybie.

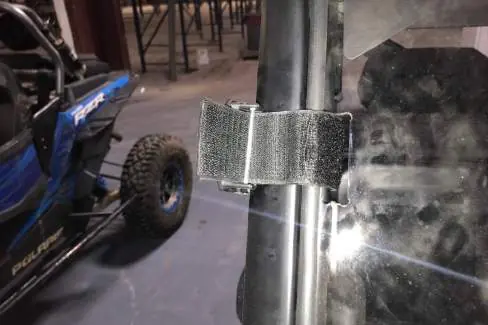

- Dociągnij mocowanie, układając pas w otworze szyby.
- Zabezpiecz całość, kończąc owijanie pasa.
- Powtórz powyższe kroki dla pozostałych pasów mocujących.
Konserwacja i bezpieczeństwo
Okresowo sprawdzaj wszystkie elementy mocujące pod kątem poluzowania. Upewnij się, że zachowany jest odpowiedni prześwit między wszystkimi komponentami pojazdu. W instrukcji zawarto również tabelę momentów dokręcania dla różnych rozmiarów śrub (Grade 5, Grade 8, Class 8.8, Class 10.9), co jest kluczowe dla bezpieczeństwa eksploatacji.
Praktyczna pomoc
Typowe problemy
Należy okresowo sprawdzać wszystkie śruby i pasy pod kątem dokręcenia.
Upewnij się, że pas jest owinięty za trzpieniem, a następnie wciśnięty w otwór szyby zgodnie z instrukcją wizualną.
Przed użyciem
- Sprawdź zawartość zestawu (szyba, uszczelki, pasy).
- Usuń folię ochronną z szyby.
- Zainstaluj uszczelkę dolną.
- Zainstaluj uszczelkę zewnętrzną.
- Sprawdź, czy wszystkie elementy mocujące są dokręcone zgodnie z tabelą momentów.
