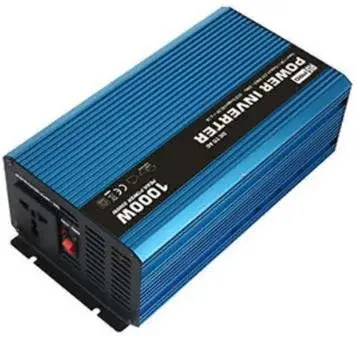

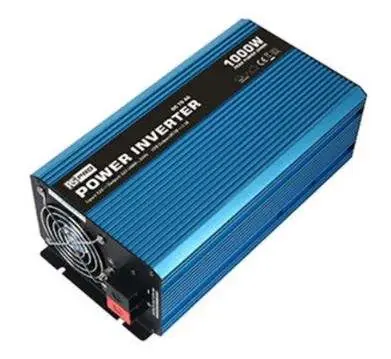

Przetwornica RS PRO 1000W to urządzenie typu DC-AC przeznaczone do montażu stałego (chassis mount). Służy do przekształcania napięcia stałego 12V (np. z akumulatorów samochodowych) na napięcie przemienne 230V, umożliwiając zasilanie urządzeń domowych, narzędzi oraz sprzętu biurowego. Urządzenie generuje czystą sinusoidę.
Opis urządzenia
Przetwornica charakteryzuje się wysoką sprawnością przekraczającą 90% oraz średnim czasem bezawaryjnej pracy (MTBF) wynoszącym 50 000 godzin. Posiada jedno uniwersalne gniazdo wyjściowe.
Dane techniczne
- Napięcie wejściowe: 12V DC
- Maksymalny prąd wejściowy: 166.7A
- Napięcie wyjściowe: 230V AC
- Moc znamionowa: 1000W
- Moc szczytowa: 1100W
- Moc udarowa: 2000W
- Częstotliwość: 50Hz
- Przebieg napięcia: Czysta sinusoida
- Prąd wyjściowy: 8.7A
Warunki pracy i montaż
Urządzenie jest przeznaczone do montażu stałego. Chłodzenie odbywa się poprzez konwekcję naturalną. Zakres dopuszczalnych temperatur pracy wynosi od -20°C do +50°C.
Wymiary
Wymiary zewnętrzne urządzenia to 302.2mm x 150mm x 97.4mm. Waga przetwornicy wynosi 3kg.
Bezpieczeństwo i certyfikaty
Urządzenie jest zgodne z normami CE, ECE R10.05:2014, EN 60950-1, EN 61000-6-1, EN 61000-6-3 oraz RoHS.
Informacje o producencie
RS PRO
Praktyczna pomoc
Przed użyciem
- Upewnij się, że źródło zasilania DC dostarcza stabilne 12V.
- Sprawdź, czy całkowity pobór mocy podłączonych urządzeń nie przekracza 1000W (moc znamionowa).
- Zapewnij odpowiednią przestrzeń wokół urządzenia dla naturalnej konwekcji powietrza.
- Zweryfikuj, czy temperatura otoczenia mieści się w zakresie -20°C do +50°C.
- Upewnij się, że miejsce montażu pozwala na stabilne przykręcenie obudowy (chassis mount).
Parametry w praktyce
- Czysta sinusoida
- Typ przebiegu napięcia bezpieczny dla wrażliwej elektroniki, takiej jak laptopy czy sprzęt medyczny.
- Moc udarowa 2000W
- Maksymalna moc, jaką urządzenie może dostarczyć przez krótki czas przy rozruchu odbiorników o dużym poborze prądu.
- MTBF 50 000h
- Średni czas bezawaryjnej pracy urządzenia, określający jego trwałość.
