Instrukcja montażu dachu miękkiego i osłon drzwi Rugged Ridge 13723.XX

Najważniejsze informacje

Ten produkt jest przeznaczony do poprawy wyglądu pojazdu i ochrony przed warunkami atmosferycznymi. Uwaga: Produkt nie zapewnia ochrony pasażerów w razie wypadku ani przed spadającymi przedmiotami. Przed montażem upewnij się, że temperatura otoczenia wynosi powyżej 22°C (72°F), aby materiał był wystarczająco elastyczny. Po montażu zawsze sprawdzaj poprawność instalacji przed jazdą.

Demontaż starego dachu

Przed rozpoczęciem przygotuj narzędzia: łyżkę do butów, okulary ochronne, nóż i śrubokręt krzyżakowy.

• Zdejmij okna boczne i tylne. Wyjmij metalową listwę tylnej klapy (będzie ponownie użyta).
• Wypnij plastikowe paski z kanałów nad drzwiami.
• Zwolnij zatrzaski mocujące dach do ramy przedniej szyby.
• Zwolnij tylne narożniki dachu, wyciągając plastikowy pasek z mocowania.
• Odepnij klapę wokół środkowego pałąka.
• Odepnij materiał od tylnego pałąka i pozwól mu opaść na tylną klapę.
• Złóż pałąki na tylną klapę i odkręć śruby mocujące dach do ramy (zachowaj śruby).
• Zdejmij stary materiał z pojazdu.

Montaż nowego dachu

Jeśli posiadasz model z 1997 roku, usuń plastikową wytłoczkę z obudowy drzwi.

• Upewnij się, że środkowy i tylny pałąk są złożone.

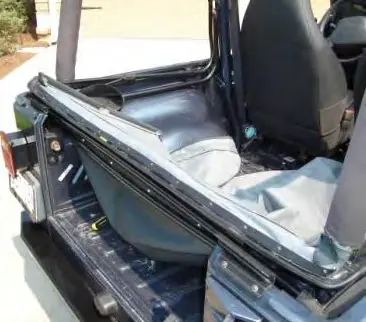

• Rozłóż nowy materiał na tyle pojazdu, stroną wewnętrzną do góry.
• Dopasuj plastikowy pasek do przedniej krawędzi ramy. Znajdź środkowy otwór (okrągły) i przykręć śrubę, aby wycentrować dach. Następnie przykręć pozostałe śruby.
• Przełóż materiał nad ramą i zahacz kieszenie w rogach ramy. Zabezpiecz śrubami.

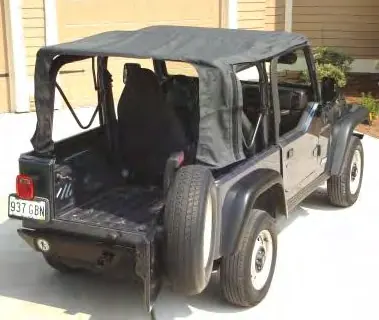

• Podnieś ramę do pozycji roboczej i zatrzaśnij materiał do tylnego pałąka (łącznie 6 zatrzasków).
• Wycentruj środkowy pałąk w klapie z rzepem (nie zapinaj jeszcze rzepu).
• Naciągnij tylny pałąk i wsuń plastikowe paski w mocowania.
• Zatrzaśnij przednie mocowania do ramy przedniej szyby.
• Zapnij rzepy wokół środkowego pałąka.

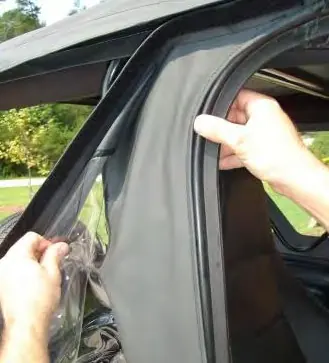

• Zamontuj okna boczne, wsuwając plastikowe paski w kanały i zamykając zamki błyskawiczne.

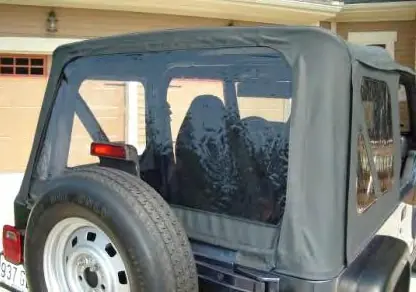

• Zamontuj tylne okno, używając listwy tylnej klapy zdemontowanej wcześniej.

Montaż osłon drzwi

• Zdejmij górne części drzwi. Użyj noża, aby odciąć szwy starych osłon.
• Rozłóż nową osłonę na płaskiej powierzchni.
• Wsuń dolny tylny róg ramy drzwi w kieszeń osłony. Następnie dopasuj pozostałe rogi.
• Użyj łyżki do butów, aby pomóc w naciągnięciu materiału na ramę bez rozrywania.
• Zabezpiecz rzepy wokół ramy drzwi.
• Zamontuj ponownie górne części drzwi.

Składanie dachu

• Zdejmij okna boczne i tylne.
• Zwolnij przednie zatrzaski, złóż pałąki, chowając paski plastikowe i podkładki do wewnątrz.
• Owiń materiał wokół pałąków i zabezpiecz.

Konserwacja i pielęgnacja

• Mycie: Używaj mydła, ciepłej wody i miękkiej szczotki. Spłucz czystą wodą.

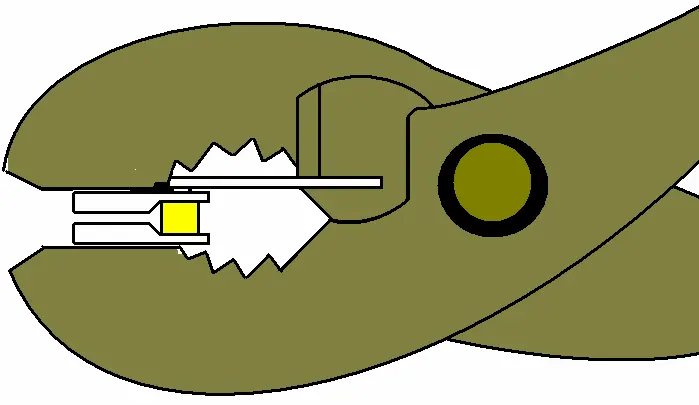

• Zamki: Czyść i smaruj silikonem. Jeśli ząbki się rozeszły, użyj kombinerek, aby delikatnie je dociągnąć.
• Okna: Nigdy nie używaj szczotki. Myj miękką szmatką z łagodnym detergentem. Nigdy nie wycieraj suchych okien. Nie zwijaj okien w niskich temperaturach.
