Instrukcja obsługi kamery FPV RunCam Eagle 3

Szybki przewodnik po konfiguracji i obsłudze kamery FPV RunCam Eagle 3. Dowiedz się, jak podłączyć zasilanie, sterować menu OSD oraz dostosować parametry obrazu.

Spis treści

Najważniejsze informacje z instrukcji

RunCam Eagle 3 to kamera FPV typu micro wyposażona w sensor Starlight CMOS. Dokumentacja obejmuje schematy połączeń z nadajnikami wideo, konfigurację menu ekranowego (OSD) oraz pełną specyfikację techniczną. Kamera wymaga zasilania w zakresie 5-36V i obsługuje wyłącznie system sygnału NTSC.

Podłączenie i instalacja

Kamera posiada wyprowadzenia: 5-36V, GND, Video oraz Menu. Do sterowania ustawieniami służy zewnętrzny panel przycisków (OSD Key-press Board), który należy podłączyć do odpowiednich pinów kamery. W przypadku korzystania z nadajnika wideo (np. RunCam TX200), należy zapewnić wspólne uziemienie (GND) oraz poprawne połączenie sygnału wideo.

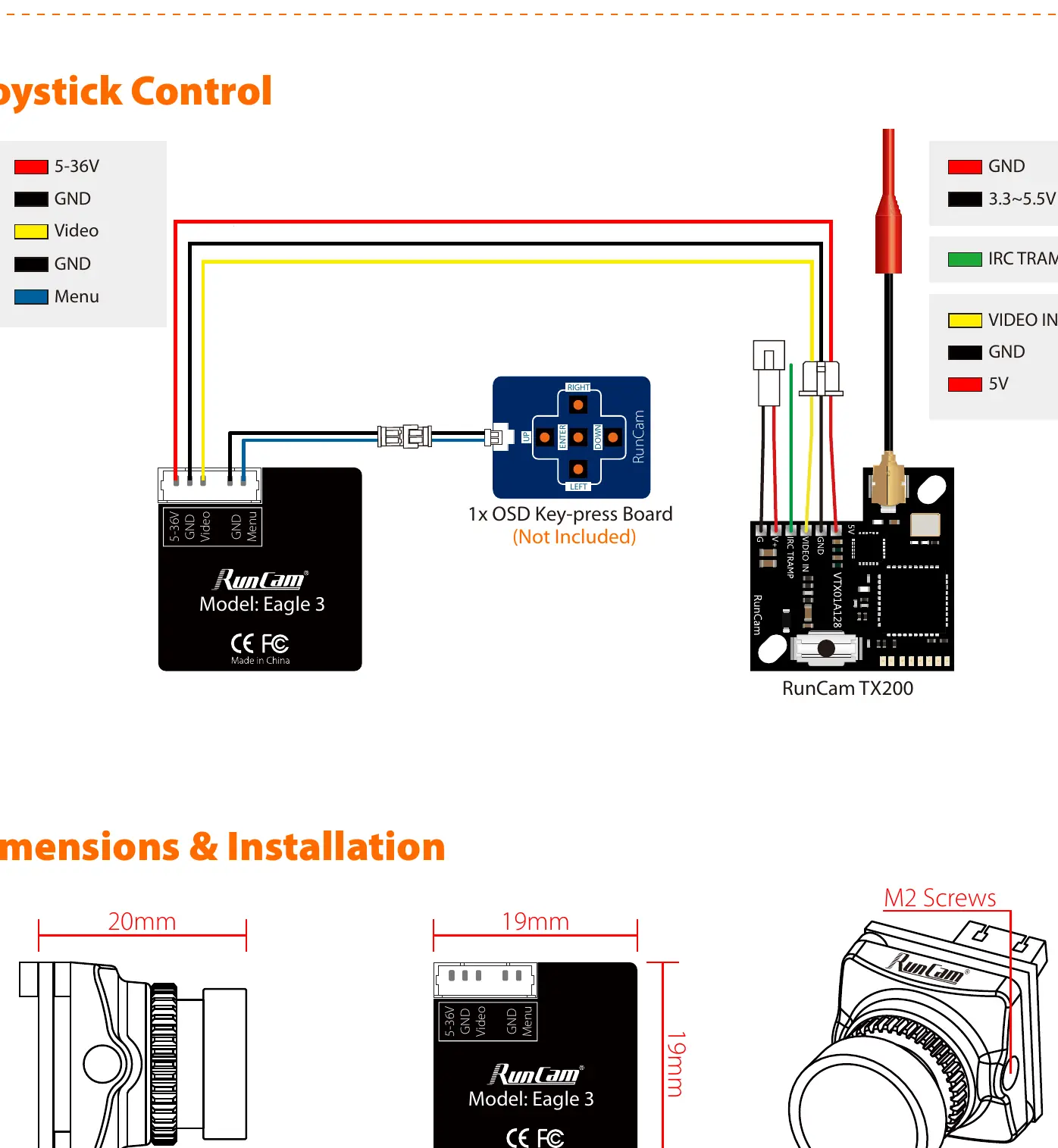

Schemat połączeń kamery z zasilaniem i panelem OSD

Obsługa menu kamery

Dostęp do menu uzyskuje się za pomocą joysticka. Główne sekcje obejmują:

Exposure (Ekspozycja): Regulacja jasności oraz wybór trybu (GLOBE/BLC).
WB (Balans bieli): Wybór trybu pracy (ATW/MWB).
Day/Night (Dzień/Noc): Ustawienia trybu kolorowego, czarno-białego lub automatycznego.
Video Setting: Zmiana proporcji obrazu (4:3/16:9) oraz odwracanie obrazu (Mirror/Flip).
Image Enhance: Zaawansowana regulacja kontrastu, ostrości, wzmocnienia koloru oraz redukcji szumów (3DNR).

Dane techniczne

Sensor: 1/2.8 cala Starlight CMOS
Rozdzielczość: 1000TVL
Obiektyw: 2.1mm (M12) FOV 155 stopni
Zasilanie: DC 5-36V
Pobór prądu: 220mA przy 5V / 120mA przy 12V
Waga: 9g
Wymiary: 19x19x20mm

Praktyczna pomoc

Typowe problemy

Brak obrazu na wyświetlaczu

Sprawdź poprawność połączenia kabla wideo oraz upewnij się, że zasilanie mieści się w zakresie 5-36V.

Obraz jest odwrócony

Wejdź w menu Video Setting i zmień ustawienia Horizontal Inverted lub Vertical Inverted.

Kamera nie obsługuje systemu PAL

Urządzenie pracuje wyłącznie w standardzie NTSC. Upewnij się, że odbiornik wideo jest kompatybilny z tym systemem.

Przed użyciem

Sprawdź napięcie zasilania (5-36V DC).
Upewnij się, że używasz kompatybilnego systemu wideo NTSC.
Podłącz panel OSD do portów kamery w celu konfiguracji.
Zweryfikuj poprawność montażu obiektywu M12.
