Wykaz części zamiennych pilarki stołowej Ryobi RTS12/RTS12T

Szczegółowy wykaz części zamiennych i schematy montażowe dla pilarki stołowej Ryobi RTS12 oraz RTS12T. Znajdź numery części, schematy budowy silnika, prowadnic, podstawy oraz schemat elektryczny.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Figure A: Główny zespół pilarki Strona 2 Figure B: Rama, przełącznik i wyrzut wiórów Strona 5 Figure C: Prowadnica równoległa Strona 7 Figure E: Zespół silnika Strona 9 Figure F: Podstawa Strona 11

Najważniejsze informacje z instrukcji

Niniejszy dokument jest oficjalnym wykazem części zamiennych (Repair Sheet) dla pilarki stołowej Ryobi RTS12 oraz RTS12T. Zawiera on szczegółowe schematy rozłożeniowe (exploded views) wszystkich podzespołów urządzenia oraz tabele z numerami części, co ułatwia identyfikację i zamawianie elementów serwisowych.

Schematy i wykaz części

Dokument podzielony jest na sekcje odpowiadające głównym modułom pilarki:

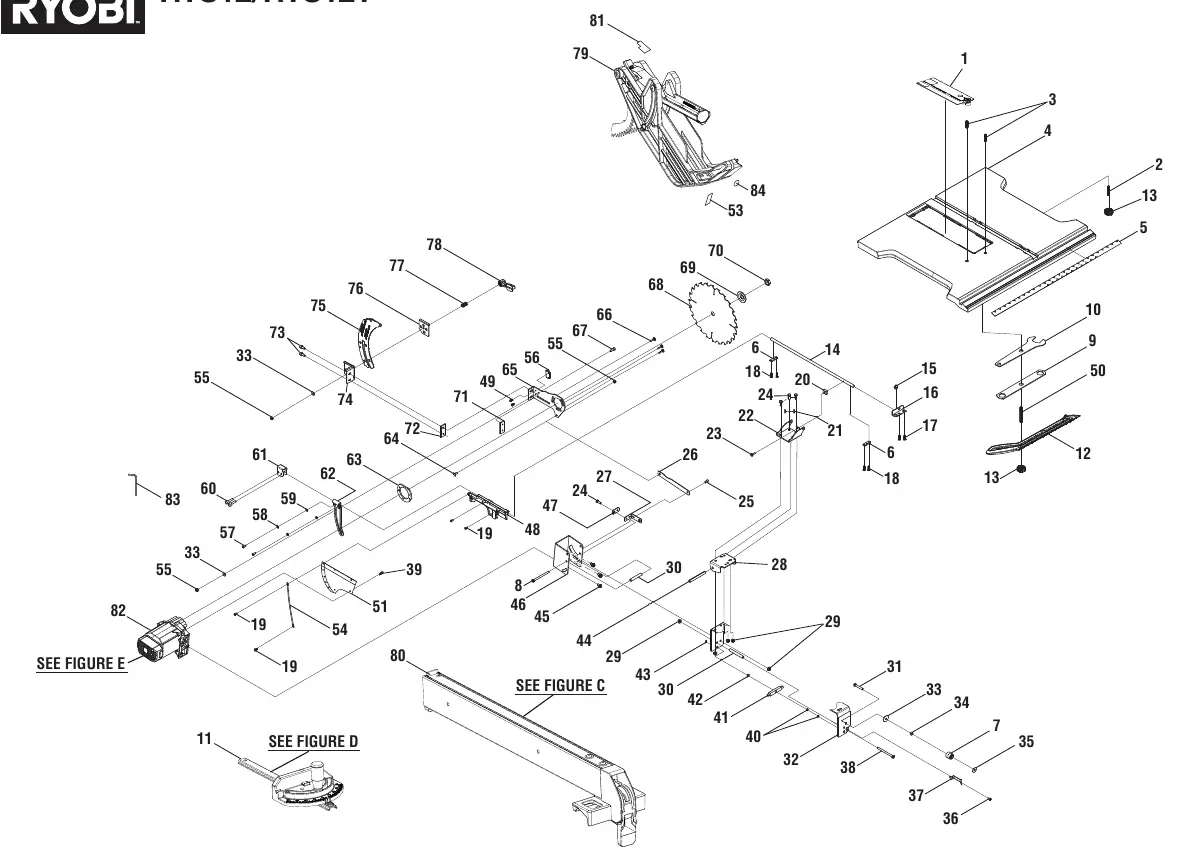

Figure A: Główny zespół pilarki
Figure A: Główny zespół pilarki

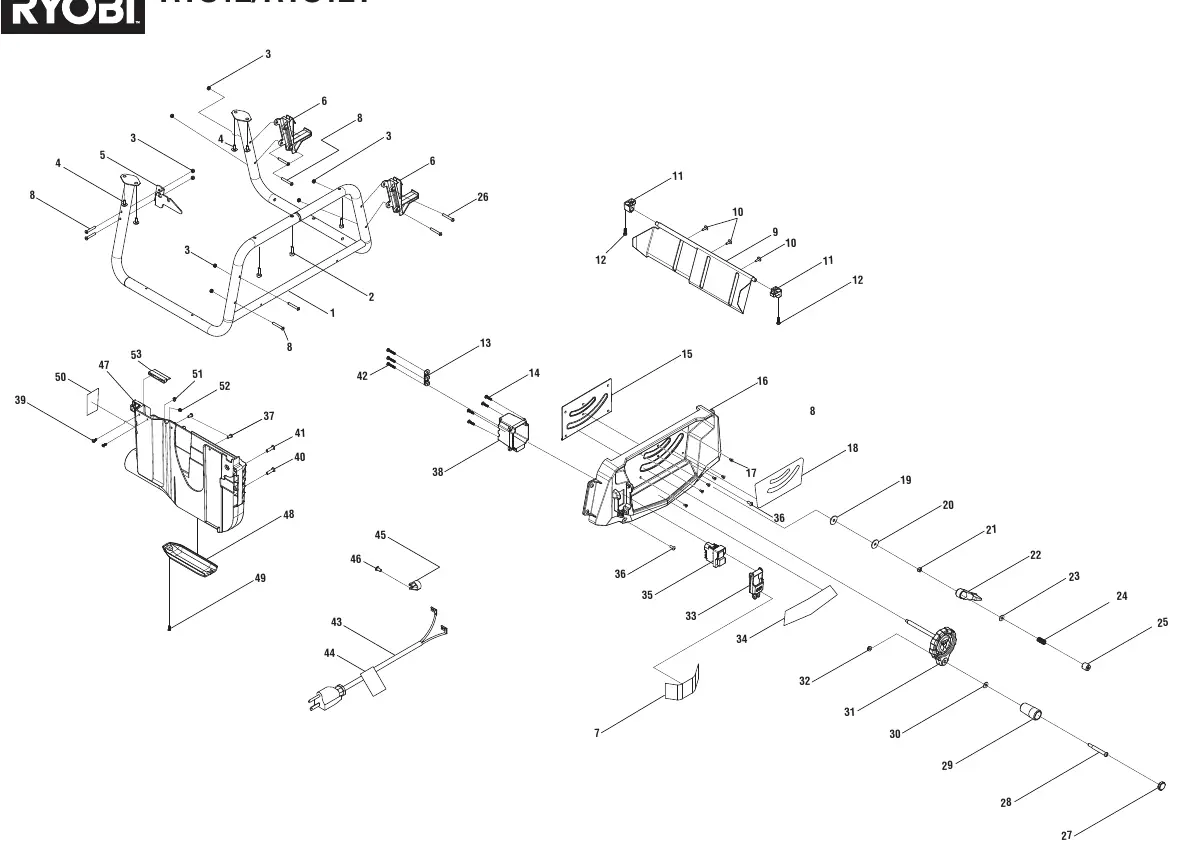

Figure B: Rama, przełącznik i wyrzut wiórów
Figure B: Rama, przełącznik i wyrzut wiórów

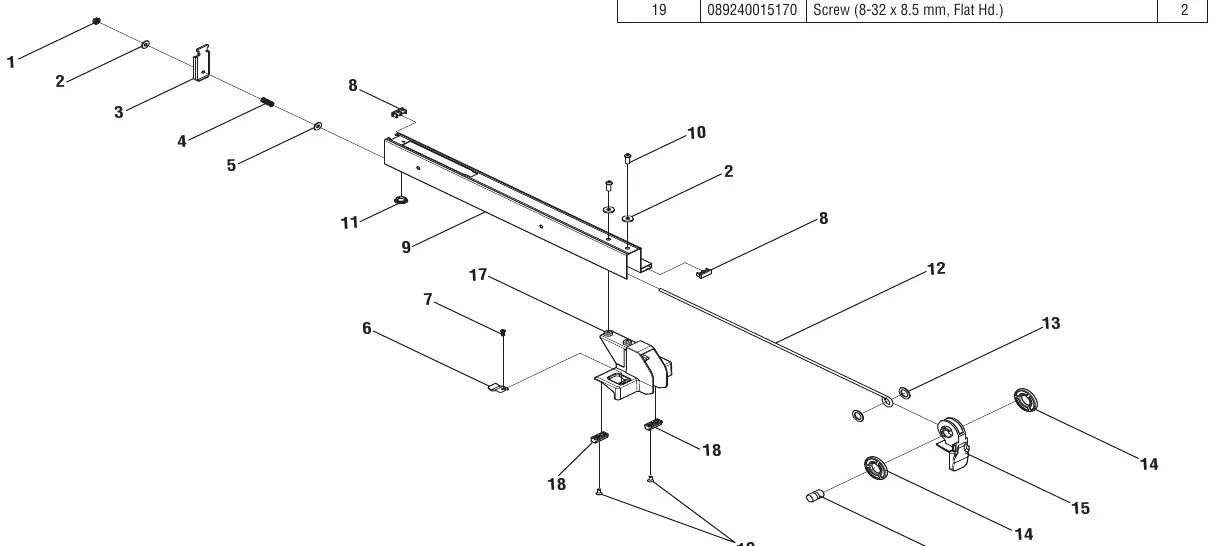

Figure C: Prowadnica równoległa
Figure C: Prowadnica równoległa

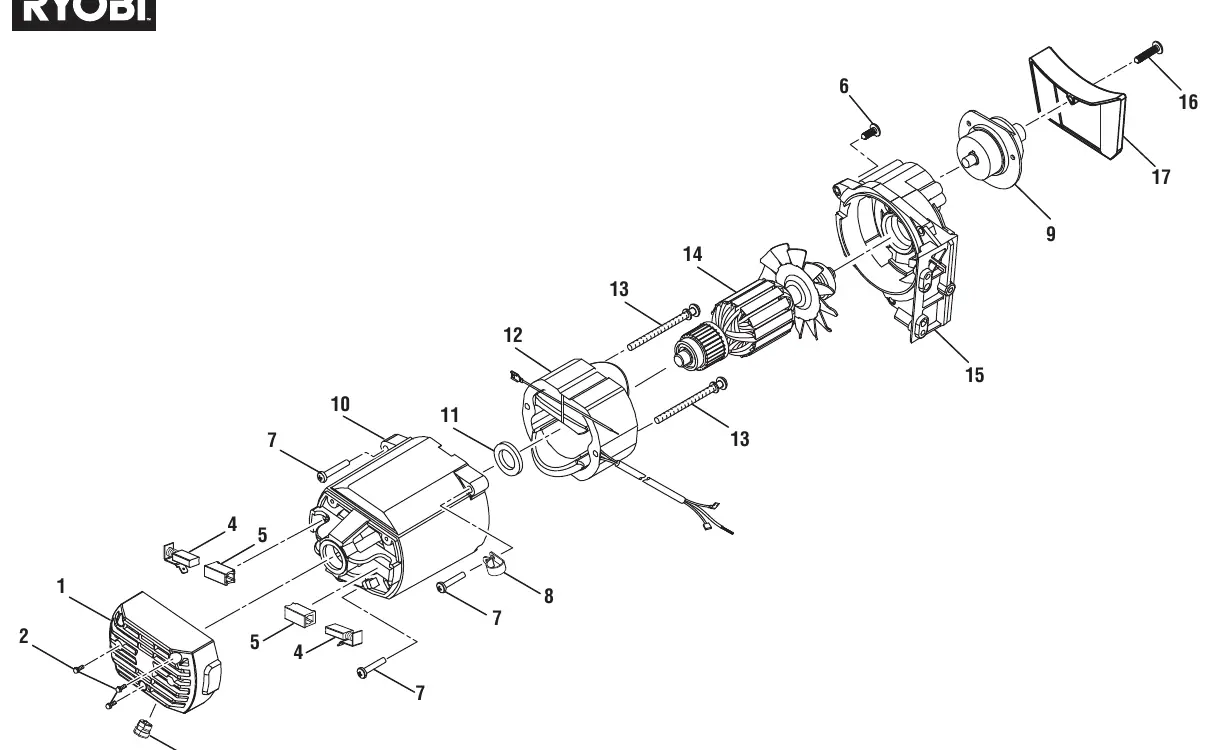

Figure E: Zespół silnika
Figure E: Zespół silnika

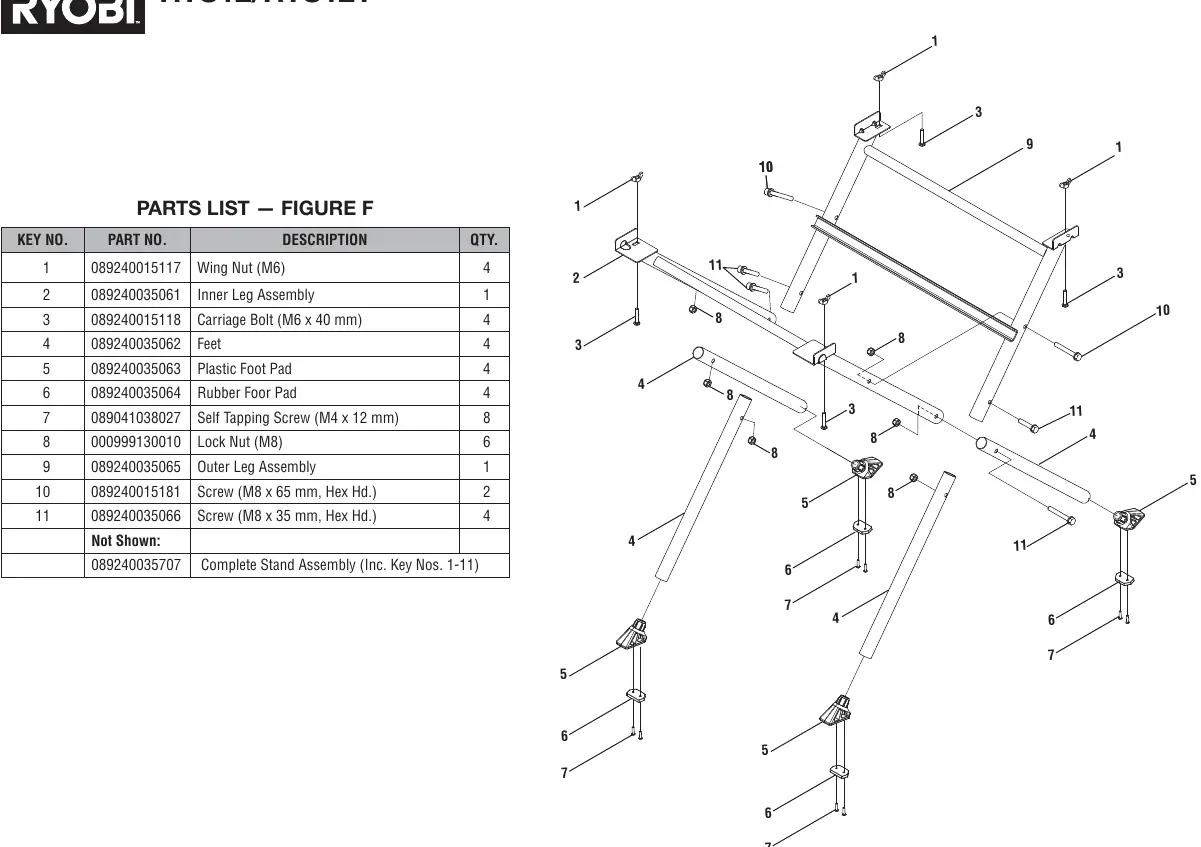

Figure F: Podstawa
Figure F: Podstawa
  • Figure A: Główny zespół pilarki, w tym tarcza, stół i osłony.
  • Figure B: Rama, przełącznik, wyrzut wiórów i obudowa.
  • Figure C: Prowadnica równoległa (Rip Fence).
  • Figure D: Prowadnica kątowa (Miter Gauge).
  • Figure E: Zespół silnika.
  • Figure F: Podstawa (stojak).

W przypadku zamawiania części należy sprawdzić numer części (Part No.) w tabeli odpowiadającej danemu rysunkowi. Uwaga: niektóre części mogą różnić się w zależności od kraju produkcji (CN - Chiny, TW - Tajwan), co jest zaznaczone w tabelach.

Schemat elektryczny

Na stronie 12 znajduje się schemat połączeń elektrycznych (Wiring Diagram), który ilustruje sposób podłączenia silnika, przełącznika oraz przewodu zasilającego. Ze względu na system podwójnej izolacji, wszelkie naprawy układu elektrycznego powinny być wykonywane przez autoryzowany serwis.

Informacje o producencie

Ryobi

Profil marki
Strona producenta https://www.ryobi.com Wsparcie https://www.ryobi.com/support Manuale producenta https://www.ryobi.com/support

Praktyczna pomoc

Typowe problemy

Nie wiesz, jaką część zamówić?

Znajdź numer części na schemacie (Figure A-F), a następnie odszukaj go w odpowiadającej tabeli 'Parts List' w kolumnie 'Key No.'.

Wymiana części silnika

Silnik posiada system podwójnej izolacji. Serwis powinien być wykonywany przez autoryzowane centrum serwisowe Ryobi, aby uniknąć uszkodzenia systemu.

Przed użyciem

  • Sprawdź numer modelu na tabliczce znamionowej produktu.
  • Zidentyfikuj uszkodzony element na odpowiednim schemacie (Figure A-F).
  • Sprawdź numer części (Part No.) w tabeli.
  • W przypadku części silnika skontaktuj się z serwisem.
  • Upewnij się, czy część odpowiada krajowi pochodzenia (CN lub TW).
