Instrukcja obsługi pilarki stołowej Ryobi 10-inch Table Saw BTS21
Szybki przewodnik po instrukcji obsługi pilarki stołowej Ryobi BTS21. Zawiera informacje o montażu, ustawieniach, bezpiecznej obsłudze, konserwacji oraz rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy pilarki stołowej Ryobi BTS21. Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, montażu, obsługi oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem, pożaru lub poważnych obrażeń ciała.
Opis urządzenia i elementy zestawu
Pilarka stołowa BTS21 wyposażona jest w silnik o prędkości bez obciążenia ok. 5000 obr./min. Główne elementy to: tarcza tnąca 10 cali, osłona tarczy z klinem rozszczepiającym i zapadkami przeciwodrzutowymi, przykładnica wzdłużna, przykładnica kątowa, stół przesuwny oraz pokrętło regulacji wysokości i kąta nachylenia tarczy.
Montaż i instalacja
Urządzenie wymaga montażu na stabilnym podłożu (stół warsztatowy lub dedykowany stojak). Należy upewnić się, że pilarka jest stabilna i nie chwieje się. Instrukcja zawiera szczegółowe kroki montażu uchwytu regulacyjnego, przykładnicy kątowej, osłony tarczy oraz worka na pył.
Obsługa i tryby pracy
Pilarka umożliwia wykonywanie cięć wzdłużnych, poprzecznych, ukośnych (kątowych) oraz cięć złożonych. Zawsze należy używać osłony tarczy podczas cięć przelotowych. W przypadku cięć nieprzelotowych (np. wpusty, wręgi) osłonę należy tymczasowo zdemontować, zachowując szczególną ostrożność. Do bezpiecznego prowadzenia materiału należy stosować popychacze i bloki dociskowe.
Ustawienia i regulacje
Przed rozpoczęciem pracy należy sprawdzić ustawienia kąta tarczy (0° i 45°) oraz równoległość tarczy względem przykładnicy i stołu. Instrukcja opisuje procedury regulacji przykładnicy wzdłużnej, kątowej oraz mechanizmu szybkiego zatrzymania (quick-stop).
Konserwacja
Regularnie czyść urządzenie z pyłu drzewnego. Nie używaj rozpuszczalników do czyszczenia części plastikowych. Okresowo sprawdzaj dokręcenie wszystkich śrub i nakrętek. Łożyska są smarowane fabrycznie i nie wymagają dodatkowej konserwacji.
Rozwiązywanie problemów
W przypadku nadmiernych wibracji sprawdź stan tarczy i stabilność montażu. Jeśli cięcie jest utrudnione lub przypala materiał, sprawdź ostrość tarczy i prędkość posuwu. Jeśli pilarka nie uruchamia się, sprawdź zasilanie, bezpieczniki oraz kluczyk wyłącznika.
Bezpieczeństwo
Zawsze noś okulary ochronne. Nigdy nie pracuj bez osłony tarczy (z wyjątkiem cięć nieprzelotowych). Nie wykonuj cięć z ręki (bez przykładnicy). W razie awarii zasilania, wyłącz urządzenie i wyjmij kluczyk zabezpieczający.
Informacje o producencie
Ryobi
Praktyczna pomoc
Typowe problemy
Nadmierne wibracje
Sprawdź, czy tarcza nie jest uszkodzona lub wygięta, upewnij się, że pilarka jest stabilnie zamocowana do podłoża.
Cięcie przypala materiał lub stawia opór
Tarcza może być tępa lub zanieczyszczona żywicą. Wymień lub naostrz tarczę, zmniejsz prędkość posuwu materiału.
Pilarka nie uruchamia się
Sprawdź, czy wtyczka jest w gniazdku, czy bezpiecznik nie jest przepalony oraz czy kluczyk wyłącznika jest poprawnie włożony.
Przed użyciem
- Sprawdź, czy tarcza jest ostra i poprawnie zamontowana.
- Upewnij się, że osłona tarczy i klin rozszczepiający są na swoim miejscu.
- Sprawdź, czy wszystkie śruby i pokrętła blokujące są dokręcone.
- Upewnij się, że w obszarze roboczym nie ma żadnych przeszkód.
- Załóż okulary ochronne i ochronniki słuchu.
Parametry w praktyce
- Prędkość bez obciążenia
- Około 5000 obr./min (RPM).
- Średnica tarczy
- 10 cali (254 mm).
- Głębokość cięcia przy 0°
- 3-1/2 cala.
- Głębokość cięcia przy 45°
- 2-1/2 cala.
Ilustracje i schematy

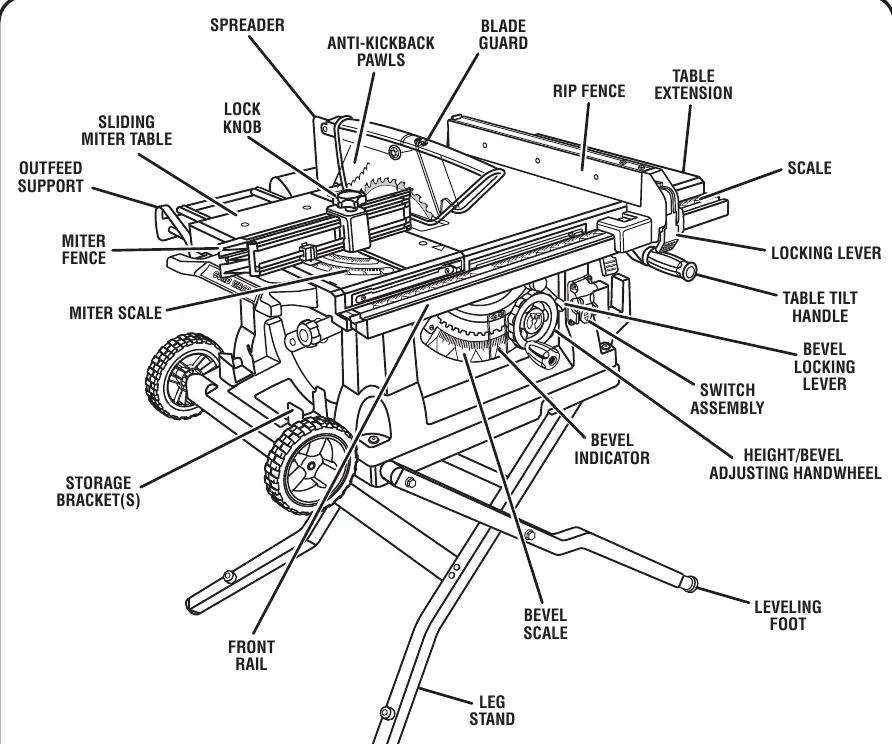

- Rysunek 2: Schemat budowy pilarki z oznaczeniem wszystkich elementów regulacyjnych.

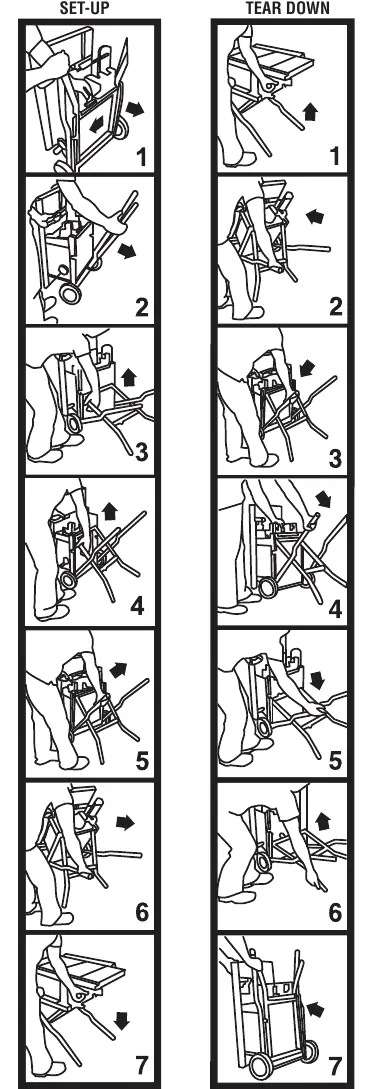

- Rysunek 7: Instrukcja otwierania i zamykania stojaka (set-up/tear down).

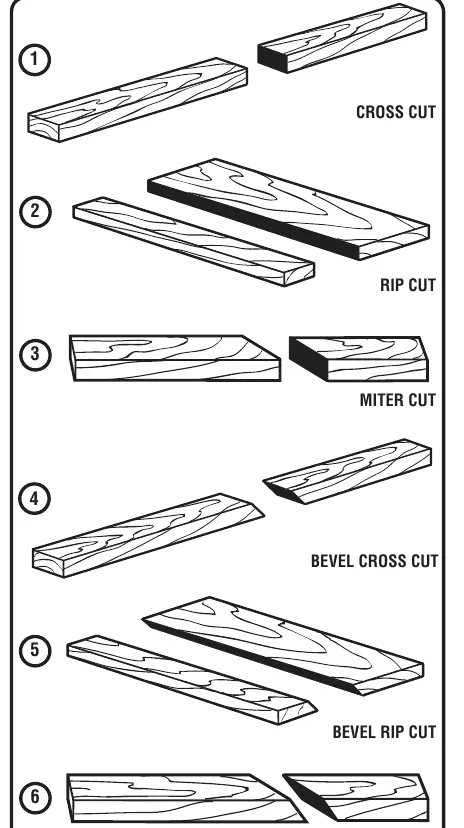

- Rysunek 17: Ilustracja sześciu podstawowych rodzajów cięć.
- Rysunek 26: Regulacja równoległości podstawy miter (miter base).
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do cięcia drewna i materiałów drewnopochodnych.
- Wymaga zasilania 120 V, 60 Hz, AC.
- Możliwość stosowania opcjonalnej tarczy typu dado (maks. szerokość 5/8 cala).
