Schemat serwisowy i lista części kosiarki Ryobi RY401014US

Szczegółowy schemat serwisowy, lista części zamiennych oraz schemat połączeń elektrycznych dla kosiarki akumulatorowej Ryobi RY401014US 40V 21 cali.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Ten dokument to schemat serwisowy (Repair Sheet) dla kosiarki Ryobi RY401014US. Zawiera listę części zamiennych, rysunki złożeniowe oraz schemat połączeń elektrycznych. str. 1, 2, 3, 4

Najważniejsze czynności

  • Identyfikacja części zamiennych str. 2, 3
  • Diagnostyka układu elektrycznego str. 5

Gdzie szukać w PDF

  • Strona tytułowa str. 1
  • Schemat złożeniowy str. 2
  • Lista części str. 3
  • Schemat etykiet str. 4
  • Schemat elektryczny str. 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument jest schematem serwisowym (Repair Sheet) przeznaczonym dla kosiarki Ryobi RY401014US. Służy on do identyfikacji części zamiennych, zrozumienia budowy urządzenia oraz diagnostyki układu elektrycznego. Dokument nie jest instrukcją obsługi użytkownika, lecz materiałem technicznym dla serwisu i właścicieli dokonujących napraw.

Schemat budowy i lista części

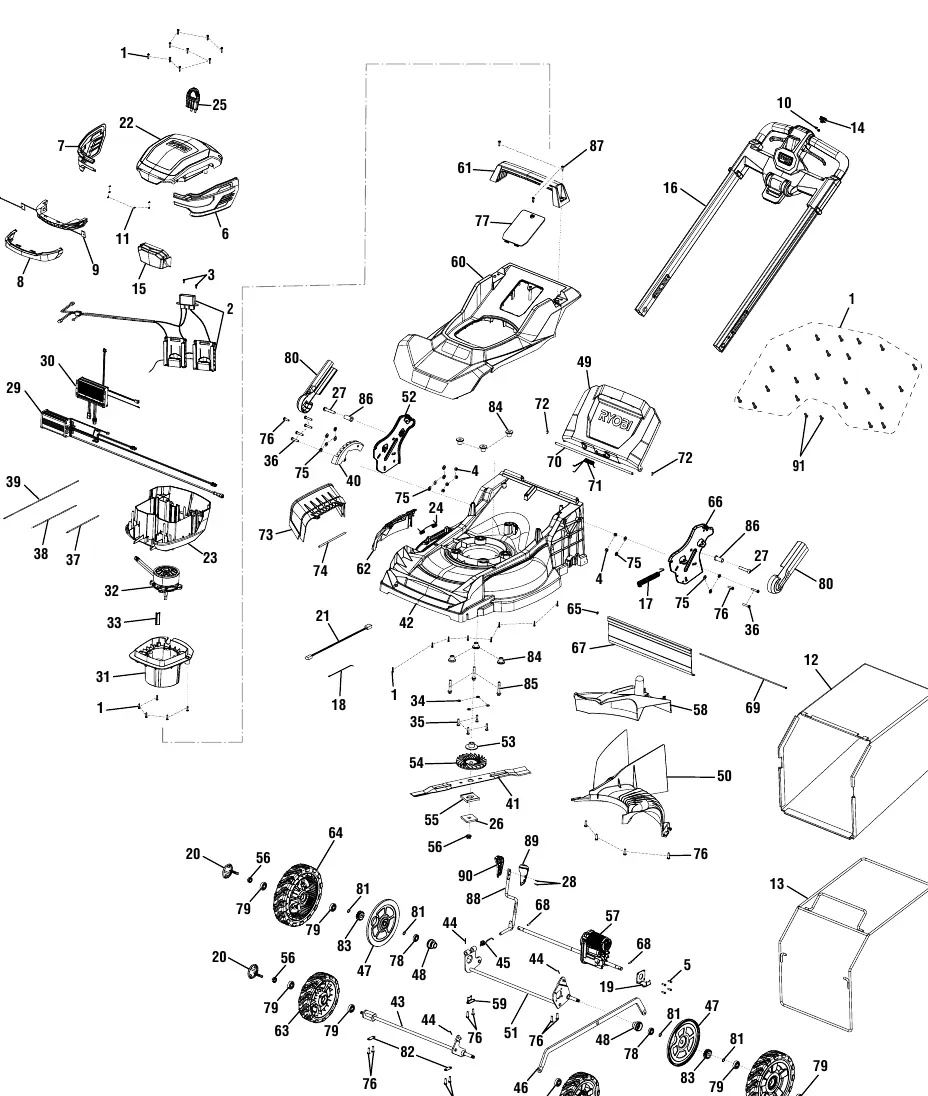

Dokument zawiera szczegółowy rysunek złożeniowy (strona 2), który przedstawia rozmieszczenie wszystkich komponentów kosiarki. Każdy element jest oznaczony numerem (Key No.), który odpowiada pozycji w tabeli na stronie 3.

Schemat złożeniowy kosiarki
Schemat złożeniowy kosiarki

Jak korzystać z listy części

  • Znajdź numer części (Part No.) w tabeli na stronie 3, korzystając z numeru referencyjnego (Key No.) z rysunku.
  • Upewnij się, że zamawiasz część dedykowaną dla modelu RY401014US.
  • Tabela zawiera kolumny: Key No., Part No., Description (opis) oraz Qty (ilość).

Schemat elektryczny

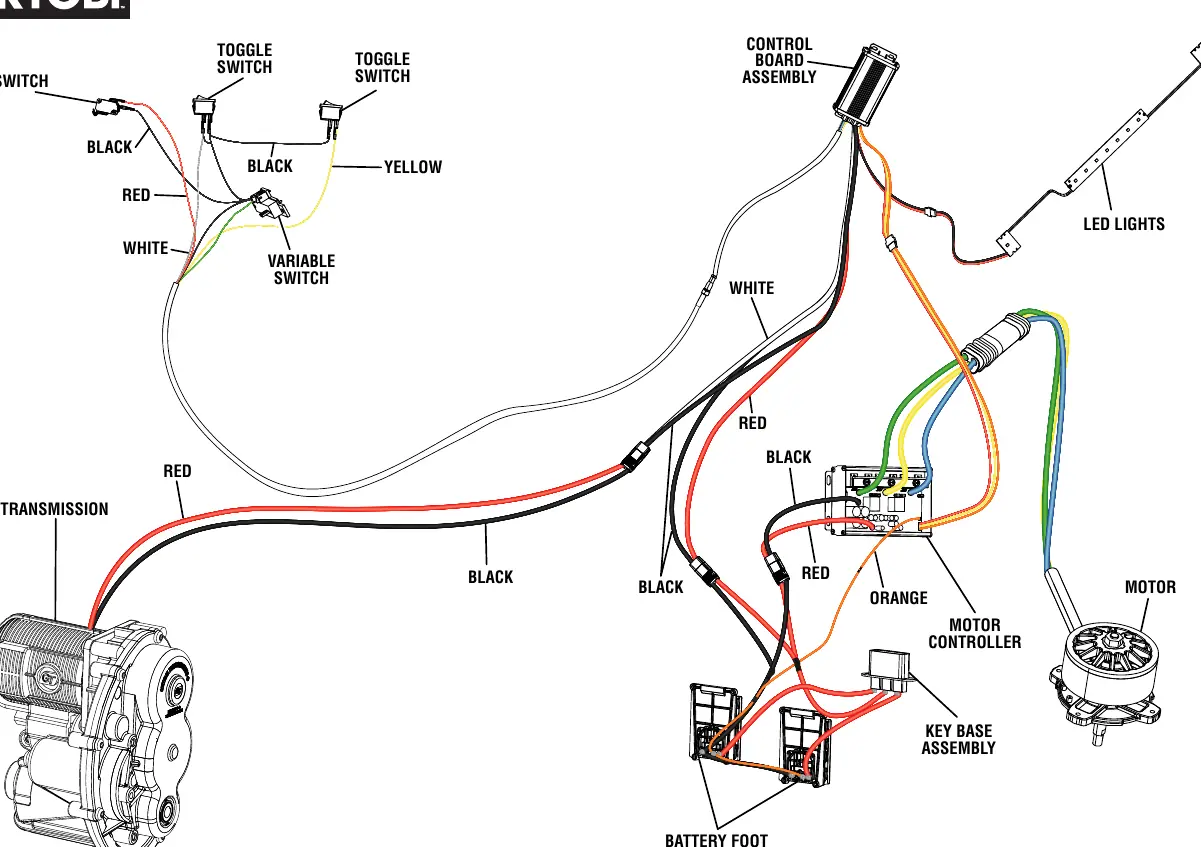

Na stronie 5 znajduje się schemat połączeń elektrycznych. Przedstawia on okablowanie między kluczowymi podzespołami, takimi jak silnik, kontroler, przełączniki (toggle/variable switch), zespół akumulatora (battery foot assembly) oraz oświetlenie LED. Jest to pomocne przy diagnozowaniu usterek elektrycznych.

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych

Etykiety i oznaczenia

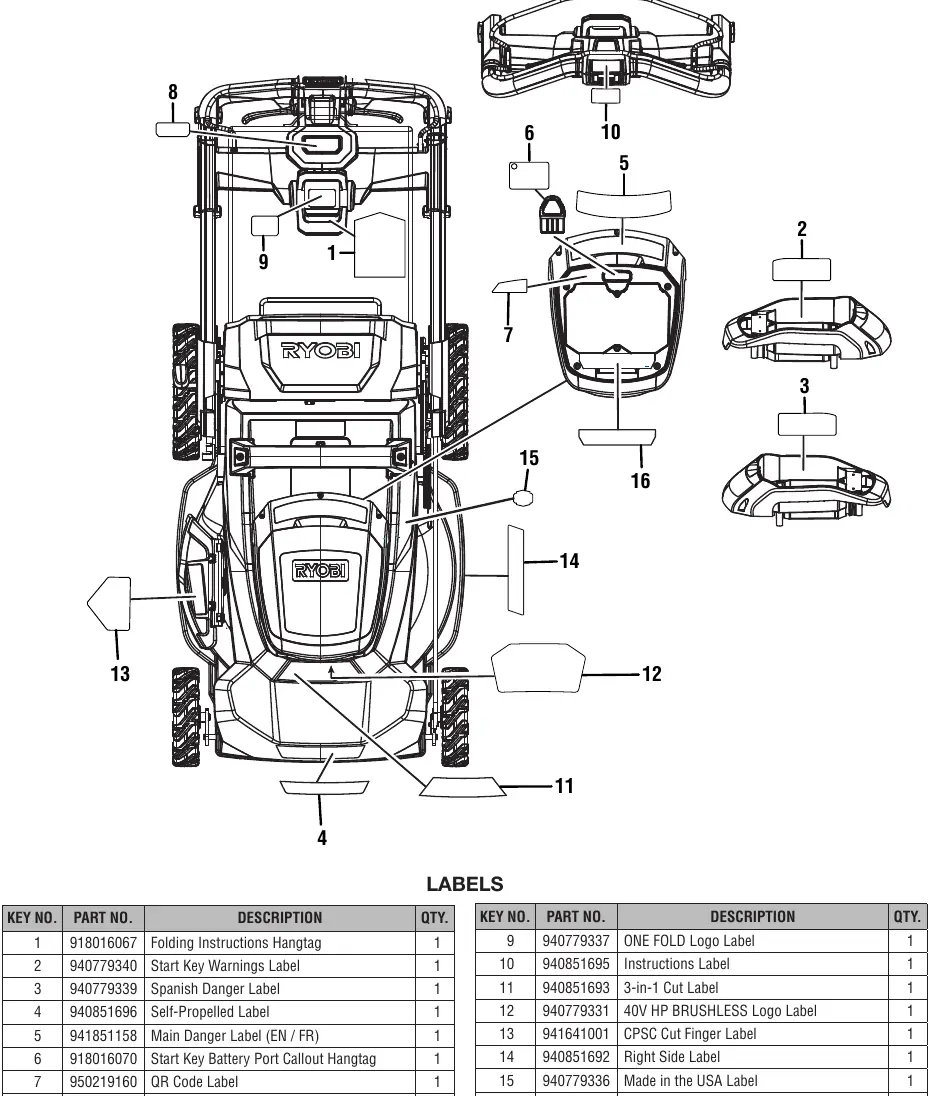

Strona 4 zawiera schemat rozmieszczenia etykiet ostrzegawczych i informacyjnych na obudowie kosiarki wraz z ich numerami katalogowymi.

Schemat rozmieszczenia etykiet
Schemat rozmieszczenia etykiet

Informacje o producencie

Ryobi

Profil marki

Praktyczna pomoc

Przed użyciem

  • Sprawdź numer modelu na etykiecie produktu przed zamówieniem części.
  • Użyj schematu złożeniowego do identyfikacji uszkodzonego elementu.
  • Skorzystaj z listy części, aby uzyskać prawidłowy numer katalogowy (Part No.).

Ilustracje i schematy

  • Schemat złożeniowy (strona 2) przedstawia rozmieszczenie wszystkich komponentów kosiarki.
  • Schemat elektryczny (strona 5) pokazuje połączenia między silnikiem, kontrolerem, przełącznikami i akumulatorem.
