Schemat części i instrukcja naprawy wiertarko-wkrętarki Ryobi P215
Znajdź schemat części, listę komponentów oraz schemat połączeń elektrycznych dla wiertarko-wkrętarki Ryobi P215. Przewodnik ułatwiający identyfikację części zamiennych i serwisowanie urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument jest oficjalnym arkuszem naprawczym (Repair Sheet) dla wiertarko-wkrętarki Ryobi P215. Zawiera on szczegółowy schemat budowy urządzenia (exploded view), pełną listę części zamiennych oraz schemat połączeń elektrycznych. Dokument ten służy do identyfikacji komponentów podczas serwisowania lub naprawy urządzenia.
Schemat budowy

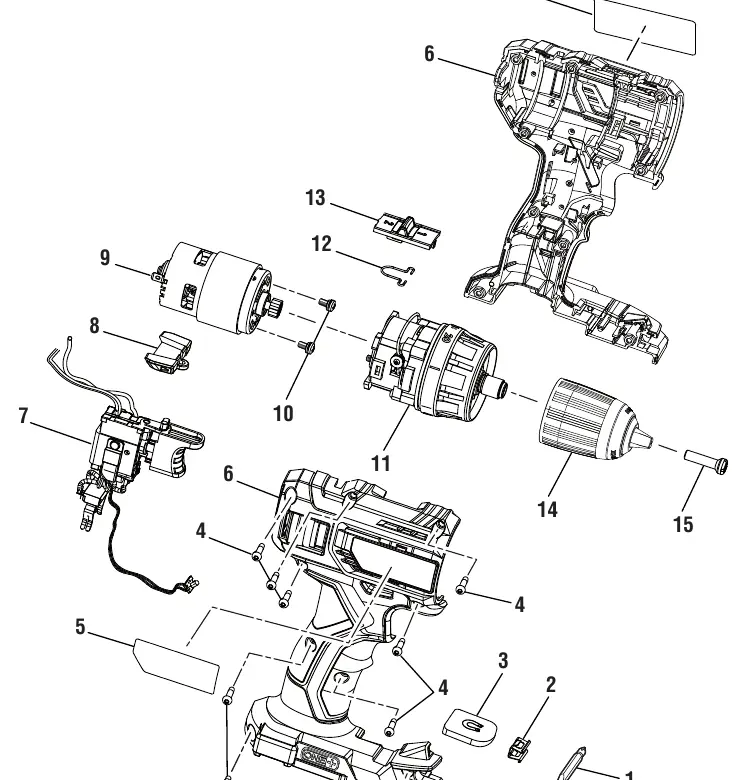

Na stronie 2 znajduje się rozstrzelony schemat (exploded view) wiertarko-wkrętarki, który przedstawia wzajemne położenie wszystkich elementów wewnętrznych i zewnętrznych. Każdy element jest oznaczony numerem klucza (Key No.), który odpowiada pozycji w tabeli części.
Lista części
Tabela części na stronie 3 zawiera:
- Key No.: Numer identyfikacyjny elementu na schemacie.
- Part No.: Numer katalogowy części niezbędny do zamówienia.
- Description: Opis elementu.
- Qty.: Ilość sztuk w urządzeniu.
Ważna uwaga: Niektóre części posiadają różne numery katalogowe w zależności od kraju produkcji (CN - Chiny, VN - Wietnam). Przed zamówieniem części należy sprawdzić etykietę na produkcie, aby wybrać właściwy numer części.
Schemat połączeń elektrycznych

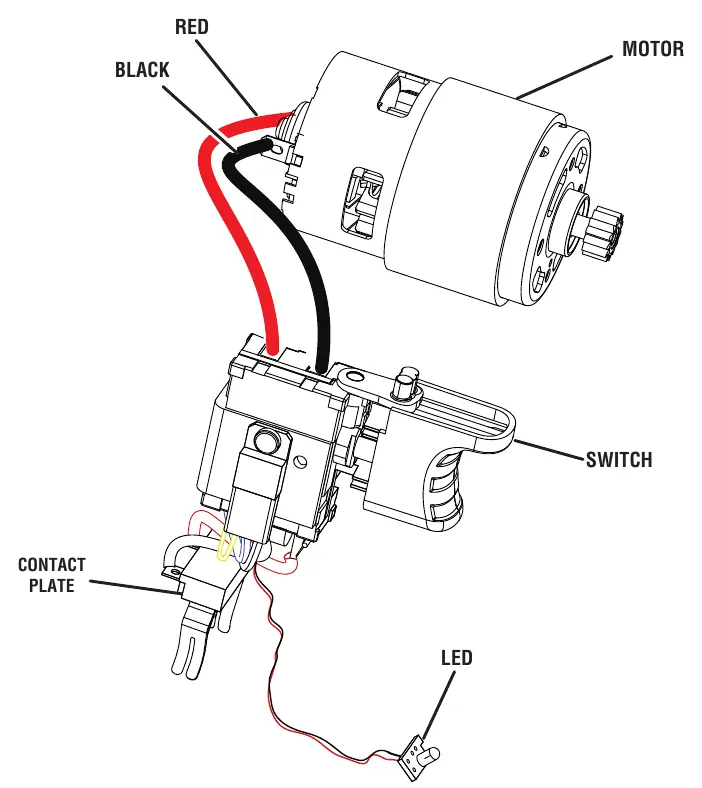

Strona 4 zawiera schemat okablowania (Wiring Diagram), który pokazuje połączenia między silnikiem, przełącznikiem (switch), płytką stykową oraz diodą LED. Schemat wyraźnie wskazuje kolory przewodów (czerwony i czarny), co jest kluczowe przy wymianie podzespołów elektrycznych.
