SALUS 091FLRF Digital Programmable Thermostat
Instrukcja obsługi cyfrowego programowalnego termostatu SALUS 091FLRF. Dowiedz się, jak zainstalować, zaprogramować i skonfigurować urządzenie do sterowania ogrzewaniem lub chłodzeniem.
Spis treści
Opis produktu
SALUS 091FLRF to cyfrowy, programowalny termostat tygodniowy przeznaczony do sterowania temperaturą w pomieszczeniach w systemach grzewczych lub chłodzących. Urządzenie zapewnia precyzyjną kontrolę temperatury, umożliwiając użytkownikowi dostosowanie harmonogramu pracy do własnych potrzeb. Termostat jest zasilany dwiema bateriami alkalicznymi AA 1,5V.
Instalacja i uruchomienie
Przed instalacją należy upewnić się, że urządzenie jest montowane przez wykwalifikowany personel zgodnie z krajowymi i unijnymi przepisami. Termostat powinien być umieszczony w miejscu o dobrej cyrkulacji powietrza, z dala od źródeł ciepła lub zimna. W przypadku wersji bezprzewodowej 091FLRF, konieczne jest sparowanie nadajnika z odbiornikiem poprzez ustawienie identycznych kodów komunikacyjnych na przełącznikach DIP (1-5) w obu urządzeniach.
Obsługa i programowanie
Urządzenie oferuje 9 programów pracy: 6 fabrycznych (0-5) oraz 3 definiowane przez użytkownika (6-8). Program 0 jest specjalnym trybem ochrony przed zamarzaniem (7°C). Użytkownik może łatwo ustawić dzień tygodnia, godzinę oraz temperatury komfortową i ekonomiczną za pomocą dedykowanych przycisków. Wyświetlacz LCD informuje o aktualnym trybie pracy, temperaturze, numerze programu oraz stanie baterii.
Menu serwisowe
Zaawansowane ustawienia są dostępne w menu serwisowym, które można otworzyć przytrzymując przycisk przez 5 sekund. Użytkownik może tam skonfigurować:
- Tryb pracy: grzanie lub chłodzenie.
- Opóźnienie załączenia urządzenia grzewczego (0 lub 5 minut).
- Histerezę temperatury (0,5°C lub 1,0°C).
- Korekcję mierzonej temperatury (w zakresie od -3,0°C do +3,0°C).
Bezpieczeństwo i konserwacja
Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Należy utrzymywać je w stanie suchym. Nie należy używać akumulatorków, a jedynie baterii alkalicznych. W przypadku niskiego poziomu baterii, na wyświetlaczu pojawi się odpowiedni wskaźnik. Regularna kontrola stanu baterii zapewnia ciągłość pracy systemu.
Informacje o producencie
Salus Controls
Praktyczna pomoc
Typowe problemy
Brak komunikacji między termostatem a odbiornikiem
Sprawdź, czy przełączniki DIP (1-5) w obu urządzeniach są ustawione w identycznej pozycji.
Urządzenie nie reaguje na zmiany temperatury
Sprawdź stan baterii i w razie potrzeby wymień je na nowe baterie alkaliczne AA.
Przed użyciem
- Upewnij się, że używasz baterii alkalicznych AA 1,5V (nie akumulatorków).
- Sprawdź, czy termostat jest zamontowany w miejscu z dala od źródeł ciepła.
- W przypadku wersji RF, ustaw identyczne kody na przełącznikach DIP w nadajniku i odbiorniku.
- Ustaw aktualny dzień tygodnia i godzinę.
Parametry w praktyce
- Zakres temperatury
- Możliwość regulacji temperatury w zakresie od 5°C do 30°C.
Ilustracje i schematy

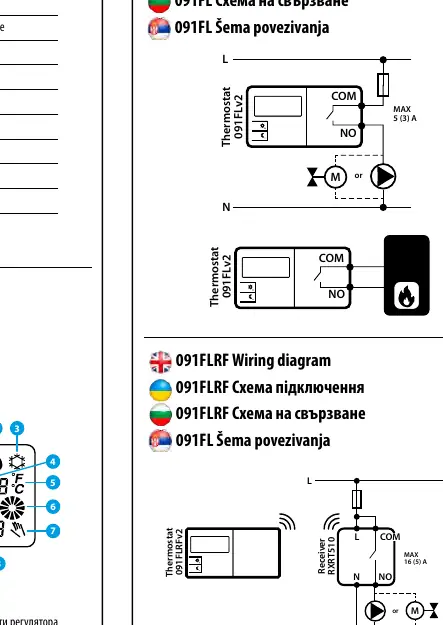

- Schemat połączeń pokazuje sposób podłączenia termostatu do kotła lub odbiornika.
- Przełączniki DIP służą do zmiany kodu komunikacyjnego w wersji bezprzewodowej.
Zgodność modelu
- Produkt zgodny z dyrektywami UE (2014/30/EU, 2014/35/EU, 2011/65/EU).
- Wersja bezprzewodowa pracuje na częstotliwości 868 MHz.
