Samsung Split Type Inverter Air Conditioner Installation Manual

Opis produktu i bezpieczeństwo

Niniejsza instrukcja dotyczy klimatyzatorów typu split marki Samsung (modele KFR-**LW/EMH1, KFR-**LW/EMG3). Urządzenia wykorzystują łatwopalny czynnik chłodniczy R-32, co wymaga przestrzegania rygorystycznych zasad bezpieczeństwa. Instalacja musi być przeprowadzona przez wykwalifikowany personel posiadający odpowiednie uprawnienia. Zabrania się używania otwartego ognia w pobliżu urządzenia, palenia tytoniu oraz stosowania niecertyfikowanych narzędzi. Wymagane jest zapewnienie odpowiedniej wentylacji pomieszczenia oraz stosowanie środków ochrony osobistej.

Uruchomienie i instalacja

Wybór miejsca montażu powinien uwzględniać stabilność podłoża, łatwość odprowadzania skroplin oraz brak przeszkód dla przepływu powietrza. Jednostka zewnętrzna musi być zainstalowana w miejscu dobrze wentylowanym, z dala od źródeł ciepła i substancji łatwopalnych. Podczas montażu należy:

• Wykonać otwory w ścianie z odpowiednim spadkiem na zewnątrz.

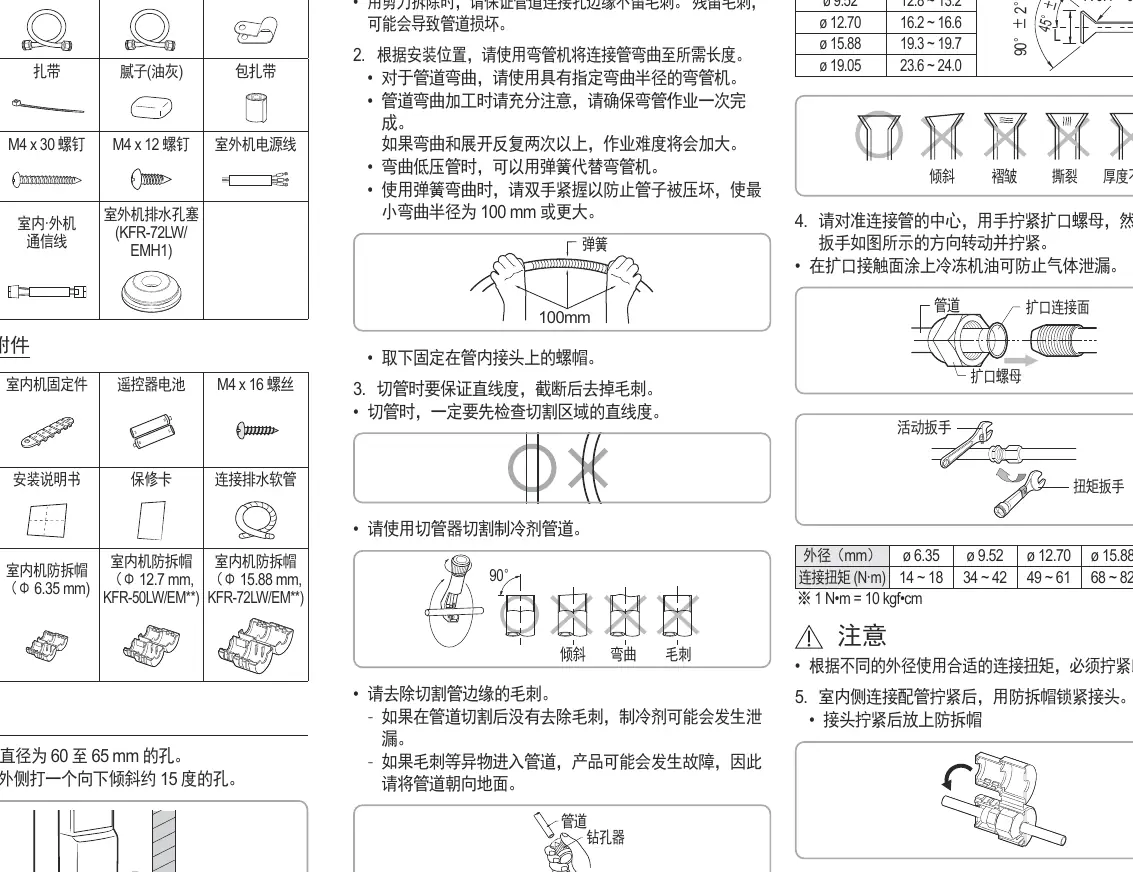

• Zapewnić szczelność połączeń chłodniczych, stosując odpowiednie momenty dokręcania.
• Przeprowadzić próbę szczelności przed izolacją termiczną rur.
• Zastosować izolację termiczną na wszystkich rurach chłodniczych, aby zapobiec kondensacji.

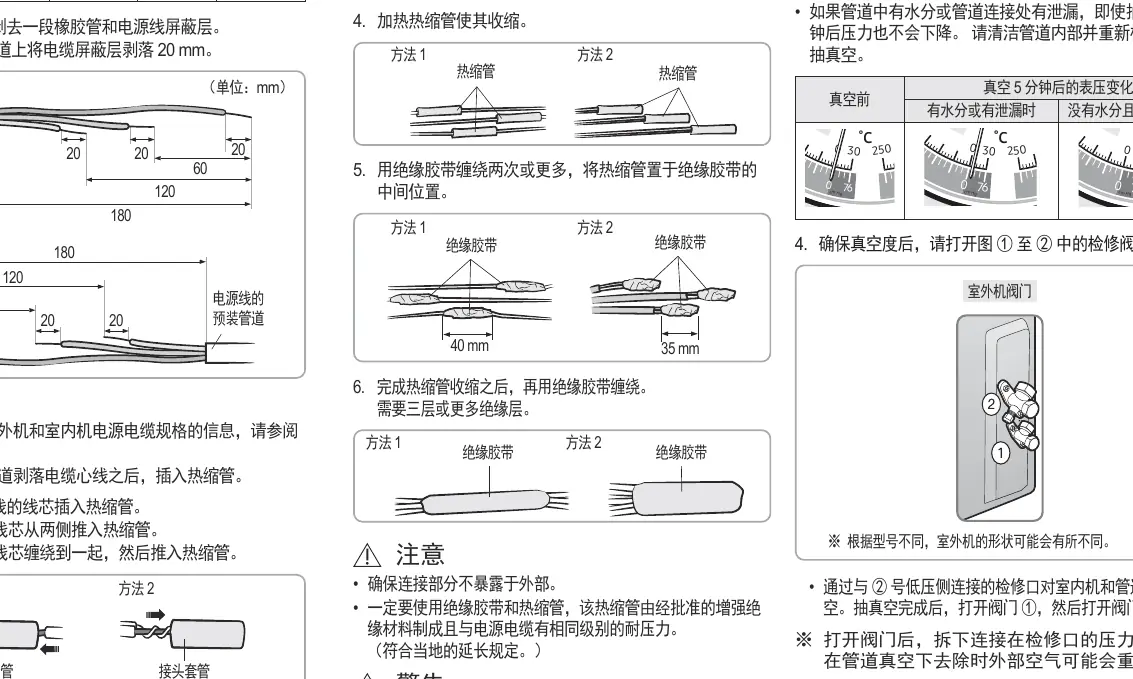

• Podłączyć przewody elektryczne zgodnie ze schematem, używając dedykowanych złączy i zapewniając poprawne uziemienie.

Obsługa i konserwacja

Regularna konserwacja jest kluczowa dla wydajności urządzenia. Należy okresowo czyścić filtry powietrza oraz sprawdzać drożność odpływu skroplin. W przypadku konieczności uzupełnienia czynnika chłodniczego, należy używać wyłącznie R-32 i przestrzegać procedur zapobiegających zanieczyszczeniu układu. Wszelkie prace serwisowe przy układzie chłodniczym muszą być poprzedzone odzyskiem czynnika chłodniczego (metoda Pump Down).

Usterki i diagnostyka

Urządzenie wyposażone jest w system autodiagnostyki wyświetlający kody błędów na panelu jednostki wewnętrznej. Typowe problemy obejmują:

• C404/C462: Przeciążenie lub błędy prądowe – sprawdź drożność wlotów powietrza i otwarcie żaluzji jednostki zewnętrznej.
• C101: Błędy komunikacji – sprawdź poprawność podłączenia przewodów sygnałowych.
• C507/C422: Problemy z ciśnieniem lub blokady układu – zweryfikuj otwarcie zaworów serwisowych oraz szczelność połączeń.

W przypadku wystąpienia błędów, należy odłączyć zasilanie na 3 minuty przed ponownym uruchomieniem. Jeśli problem nie ustępuje, skontaktuj się z autoryzowanym serwisem.

Utylizacja

Po zakończeniu okresu eksploatacji urządzenie należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi sprzętu zawierającego czynniki chłodnicze. Proces ten musi być przeprowadzony przez wyspecjalizowaną firmę, która zapewni bezpieczny odzysk czynnika i utylizację komponentów elektrycznych.
