Instrukcja obsługi stacji dokującej Sandberg USB-C 13in1 Docking Station Pro

Szybki przewodnik po stacji dokującej Sandberg USB-C 13in1 Docking Station Pro. Dowiedz się, jak podłączyć urządzenia, jakie są wymagania systemowe i jak korzystać z portów 4K, PD 100W oraz czytnika kart.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Widok złączy stacji dokującej Sandberg USB-C 13in1 Strona 1 Dodatkowe zdjęcie montażowe ze strony 2 Strona 2

Najważniejsze informacje z instrukcji

Sandberg USB-C 13in1 Docking Station Pro to urządzenie typu plug-and-play, które rozszerza możliwości laptopa o 13 dodatkowych portów za pomocą jednego złącza USB-C. Stacja obsługuje szybkie przesyłanie danych (do 10 Gbps), zasilanie Power Delivery (PD) do 100W oraz wyświetlanie obrazu w rozdzielczości 4K przy 60Hz. Urządzenie nie wymaga instalacji sterowników.

Wymagania i kompatybilność

Aby stacja dokująca działała poprawnie, port USB-C w Twoim laptopie musi obsługiwać tryb Alt Mode (DisplayPort Alt Mode). Urządzenie jest kompatybilne z systemami Windows 10, Windows 11 oraz MacOS.

Ograniczenia systemowe

  • MacOS: Tryb rozszerzonego pulpitu (extended desktop) nie jest dostępny. W systemie MacOS M1 obsługiwany jest wyłącznie tryb lustrzany (mirror mode).
  • Windows: Obsługuje tryby MST (Multi-Stream Transport) extended oraz mirror.

Podłączanie i obsługa

Stacja umożliwia podłączenie do 3 zewnętrznych monitorów jednocześnie (2x HDMI i 1x DP). Jeśli laptop jest podłączony, ekran laptopa może być aktywny, co daje łącznie 4 monitory. Urządzenie posiada wbudowany czytnik kart SD/MicroSD oraz port RJ45 dla szybkiego połączenia internetowego (1000 Mbps).

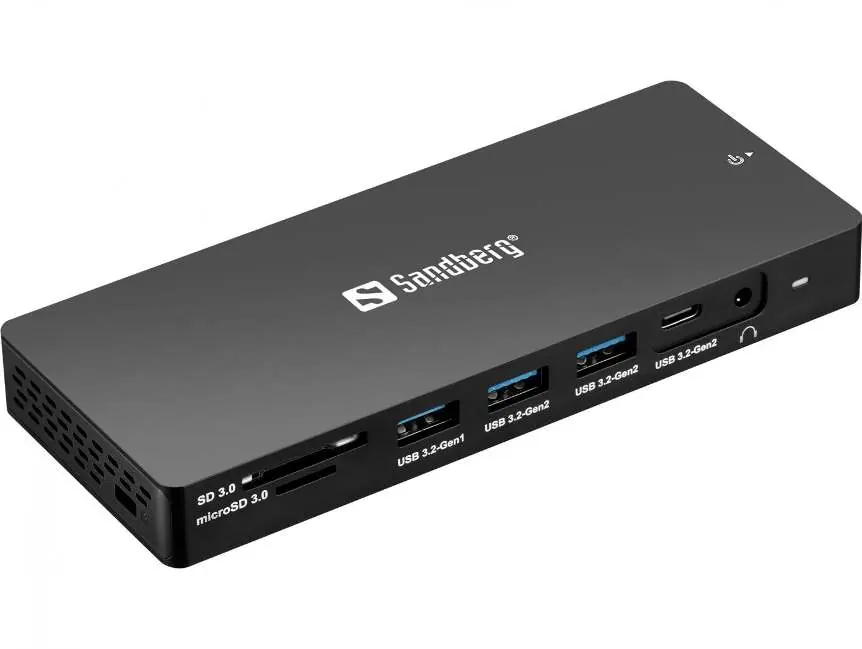

Widok złączy stacji dokującej Sandberg USB-C 13in1
Widok złączy stacji dokującej Sandberg USB-C 13in1
Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2

Dane techniczne

  • Zasilanie: USB-C PD do 100W (Power Through).
  • Wideo: HDMI 2.0 (do 4K@60Hz), DP 1.4 (do 4K@60Hz).
  • Porty: 3x USB 3.0, 1x USB-C 3.1, 1x USB-C (dane), 1x USB-C (zasilanie), 2x HDMI, 1x DP, 1x RJ45, 1x Audio, czytnik kart SD/MicroSD.
  • Obudowa: Aluminium.

Informacje o producencie

Sandberg A/S

Profil marki
Strona producenta https://sandberg.world Wsparcie https://helpdesk.sandberg.world Manuale producenta https://helpdesk.sandberg.world

Praktyczna pomoc

Typowe problemy

Brak obrazu na monitorach zewnętrznych

Upewnij się, że port USB-C w Twoim laptopie obsługuje funkcję Alt Mode (DisplayPort Alt Mode). Bez tego stacja nie przekaże sygnału wideo.

Brak trybu rozszerzonego pulpitu na MacOS

Jest to ograniczenie systemowe. W systemie MacOS stacja obsługuje tylko tryb lustrzany (mirror mode), a w przypadku procesorów M1 jest to jedyna dostępna opcja.

Przed użyciem

  • Sprawdź, czy port USB-C w laptopie obsługuje Alt Mode.
  • Podłącz stację do laptopa za pomocą dołączonego kabla USB-C.
  • Podłącz zasilacz do stacji, jeśli chcesz korzystać z funkcji ładowania PD 100W.
  • Podłącz monitory do portów HDMI lub DP.
  • Podłącz urządzenia peryferyjne (mysz, klawiatura, pamięci USB) do portów USB.

Zgodność modelu

  • Kompatybilne z Windows 10, Windows 11 oraz MacOS.
  • MacOS nie obsługuje trybu rozszerzonego pulpitu (extended desktop) przez tę stację.
  • Wymagane wsparcie Alt Mode dla poprawnego działania wyświetlaczy.
