Instrukcja obsługi automatu prysznicowego Sanela SLZA 03M/03N
Przewodnik instalacji i obsługi automatów prysznicowych Sanela SLZA 03M (sterowanie bezpośrednie) oraz SLZA 03N (sterowanie interaktywne). Zawiera schematy montażowe, wymagania dotyczące zasilania 24V DC oraz instrukcje podłączenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi automatów prysznicowych Sanela SLZA 03M (sterowanie bezpośrednie) oraz SLZA 03N (sterowanie interaktywne). Urządzenia wymagają stałego zasilania 24V DC. Kluczowym warunkiem poprawnego działania jest niepodłączanie zasilacza za wyłącznikiem oświetlenia.
Elementy zestawu
W skład zestawu wchodzą:
- Obudowa automatu
- Klucze do otwierania obudowy
- Zestaw montażowy (śruby, kołki)
- Blokowy schemat połączeń
- Instrukcja obsługi

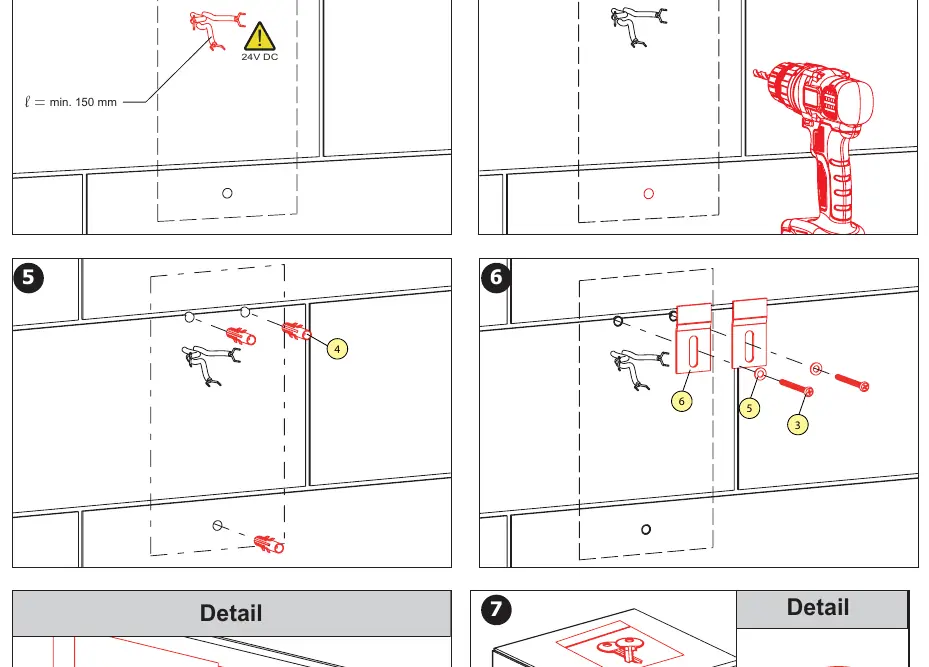

Instalacja i montaż
- Przed przystąpieniem do prac należy zapoznać się z dołączonymi instrukcjami bezpieczeństwa.
- Przygotować miejsce montażu zgodnie z wymiarami (120x230 mm).
- Wyprowadzić przewody zasilające w wyznaczonym miejscu (min. 150 mm długości).
- Wywiercić otwory montażowe (średnica 8 mm).
- Zamontować kołki i przykręcić uchwyty montażowe.
- Podłączyć przewody zgodnie ze schematem elektrycznym.
- Zawiesić obudowę automatu na uchwytach i zabezpieczyć.
Podłączenie elektryczne
Urządzenie musi być zasilane napięciem stałym 24V DC. Uwaga: Nie wolno podłączać zasilacza w obwodzie oświetleniowym sterowanym wyłącznikiem, ponieważ urządzenie wymaga stałego napięcia do poprawnej pracy.
Bezpieczeństwo i konserwacja
W przypadku zgubienia lub uszkodzenia kluczy do obudowy, nie ma możliwości zamówienia duplikatów. Zaleca się regularną konserwację zgodnie z instrukcją dostępną na stronie producenta www.sanela.pl/serwis-pobieranie.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilacz nie jest podłączony za wyłącznikiem światła; urządzenie wymaga stałego zasilania 24V DC.
Producent nie oferuje możliwości zamówienia identycznych kluczy w przypadku ich utraty lub uszkodzenia.
Przed użyciem
- Upewnij się, że masz zasilacz 24V DC o odpowiedniej mocy dla liczby pryszniców.
- Sprawdź, czy miejsce montażu pozwala na wyprowadzenie kabla zgodnie z wymiarami.
- Przygotuj wiertło 8 mm do otworów montażowych.
