Instrukcja montażu podtynkowego splachowacza do pisuarów Sanela SLT 153P
Szybki przewodnik montażu podtynkowego splachowacza do pisuarów Sanela SLT 153P. Sprawdź wymagania instalacyjne, schemat podłączenia oraz kroki montażowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do instalacji podtynkowego splachowacza do pisuarów Sanela SLT 153P należy bezwzględnie zapoznać się z dołączonymi instrukcjami bezpieczeństwa. Urządzenie wymaga odpowiedniego ciśnienia wody oraz filtracji, aby zapewnić prawidłowe działanie.
Wymagania instalacyjne
- Ciśnienie wody: 0,1 - 0,5 MPa.
- Filtracja: Wymagane jest zastosowanie sita o wymiarze oczek mniejszym lub równym 90 µm.

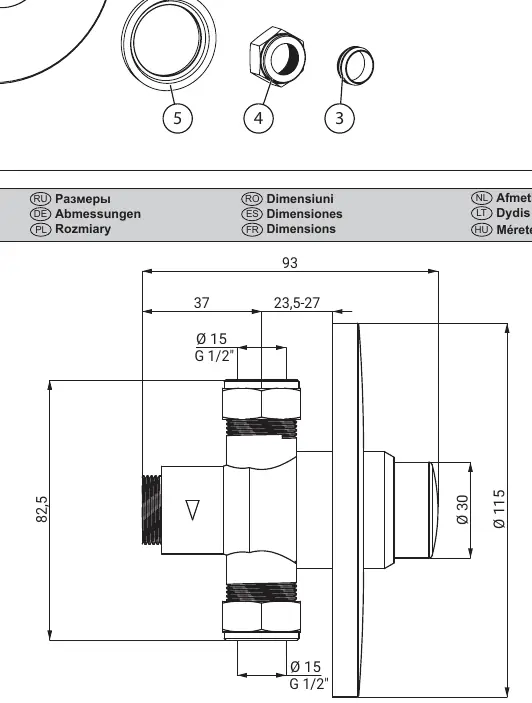

- Przyłącze: G 1/2".
- Wnęka montażowa: Średnica 110 mm, głębokość 55 mm.
Instrukcja montażu

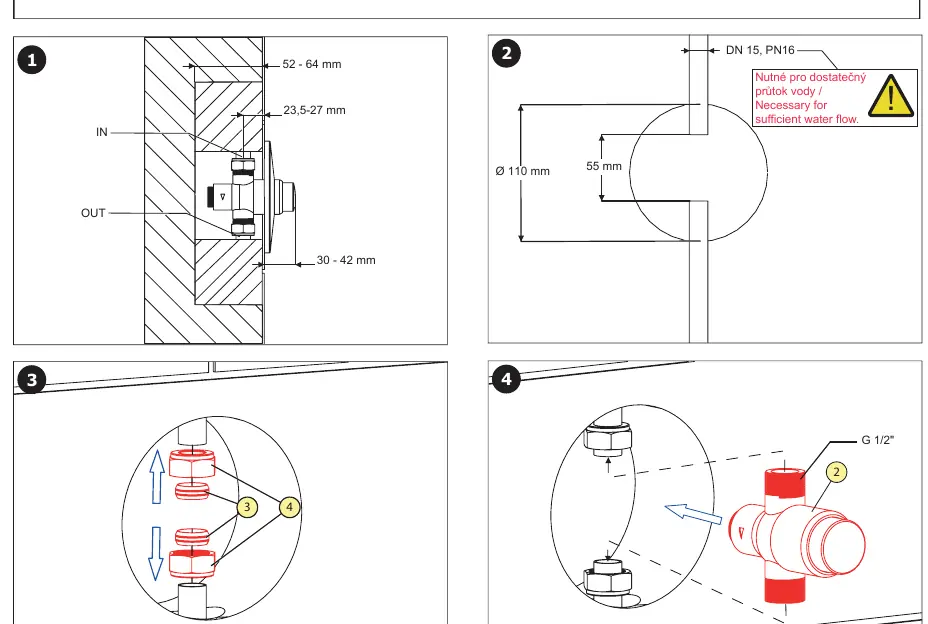

- Przygotuj wnękę w ścianie o średnicy 110 mm i głębokości 55 mm.

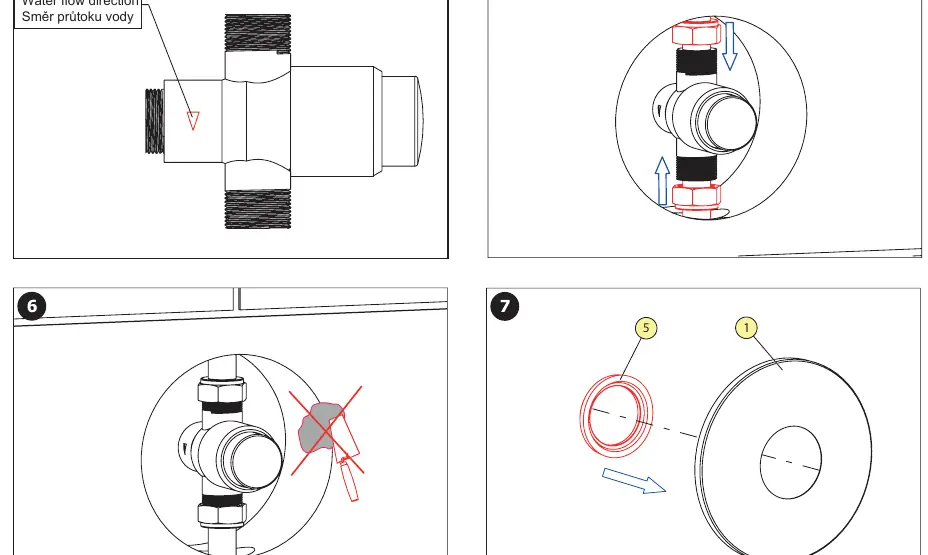

- Zainstaluj korpus zaworu w ścianie, zwracając uwagę na kierunek przepływu wody (oznaczony strzałką na korpusie).
- Podłącz doprowadzenie wody (IN) oraz wyjście do pisuaru (OUT) zgodnie z oznaczeniami.
- Upewnij się, że wszystkie połączenia są szczelne.

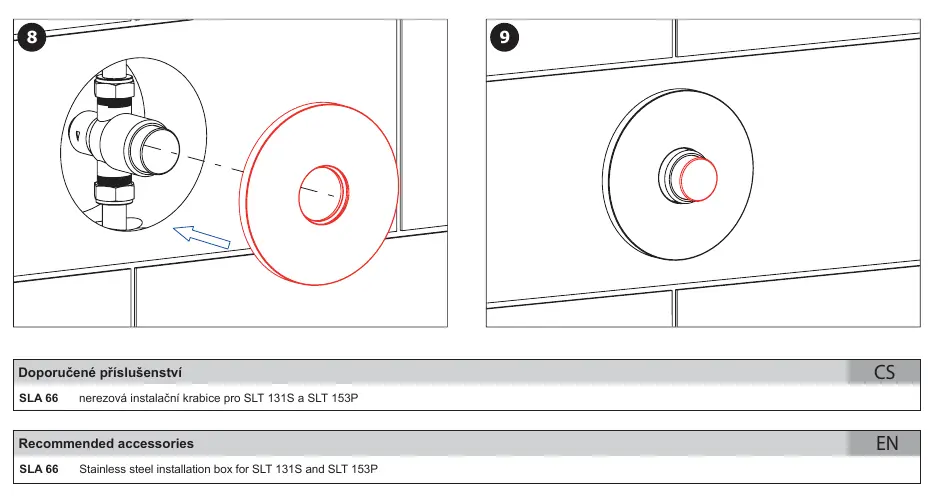

- Nałóż uszczelkę (poz. 5) oraz maskownicę (poz. 1) na korpus zaworu.
- Upewnij się, że przycisk działa płynnie i nie jest blokowany przez elementy wykończeniowe ściany.
Akcesoria
Dla modelu SLT 153P zalecane jest stosowanie nerezowej skrzynki instalacyjnej SLA 66.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy ciśnienie wody mieści się w zakresie 0,1-0,5 MPa oraz czy sito o oczkach <= 90 µm nie jest zanieczyszczone.
Przed użyciem
- Sprawdź ciśnienie wody (0,1-0,5 MPa).
- Upewnij się, że sito ma oczka <= 90 µm.
- Przygotuj otwór montażowy o średnicy 110 mm i głębokości 55 mm.
- Sprawdź kierunek przepływu wody (oznaczony strzałką na korpusie).
- Upewnij się, że posiadasz wszystkie elementy zestawu (korpus, uszczelki, maskownica).
