Uchwyt do soundbara Sanus 051WSSAFM1 dla Sonos Ray
Instrukcja montażu uchwytu Sanus 051WSSAFM1 zaprojektowanego specjalnie dla soundbara Sonos Ray, umożliwiająca bezpieczne zawieszenie urządzenia pod telewizorem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Uchwyt Sanus 051WSSAFM1 to dedykowane rozwiązanie montażowe zaprojektowane specjalnie dla soundbara Sonos Ray. Pozwala na stabilne i estetyczne zawieszenie głośnika bezpośrednio pod telewizorem, wykorzystując istniejące otwory montażowe VESA. Produkt został zaprojektowany z myślą o łatwej instalacji i pełnej kompatybilności z systemami montażu ściennego telewizorów.
Bezpieczeństwo i ograniczenia
Przed przystąpieniem do montażu należy bezwzględnie zapoznać się z instrukcją. Uchwyt posiada limit wagowy wynoszący 2,27 kg (5 lbs). Całkowita waga telewizora, uchwytu, soundbara oraz wszelkich akcesoriów nie może przekraczać maksymalnego udźwigu używanego uchwytu ściennego do telewizora. Uchwyt nie może być używany, jeśli wspornik telewizora posiada zintegrowane dystanse lub jeśli otwory montażowe są większe niż 11 mm. Instalacja powinna odbywać się wyłącznie pod telewizorem.
Przygotowanie i montaż
Proces instalacji rozpoczyna się od przymocowania ramion uchwytu do soundbara Sonos Ray za pomocą dołączonych śrub i podkładek. Następnie należy przygotować telewizor, zdejmując go z uchwytu ściennego, jeśli jest to konieczne. Kolejnym krokiem jest dopasowanie rozstawu ramion uchwytu do wzoru otworów VESA w telewizorze. Ważne jest, aby ramiona były ustawione możliwie najbardziej pionowo. Po ustawieniu odpowiedniej pozycji, uchwyt montuje się do telewizora przy użyciu odpowiednich śrub, podkładek i dystansów, dobierając ich długość w zależności od typu tylnej obudowy telewizora (płaska lub nieregularna).
Regulacja i konserwacja
Po zamontowaniu całości na ścianie, użytkownik może dokonać precyzyjnej regulacji pozycji soundbara za pomocą pokręteł przechyłu. Po uzyskaniu pożądanego ustawienia, wszystkie połączenia należy dokręcić za pomocą dołączonego klucza imbusowego. Należy unikać nadmiernego dokręcania śrub, aby nie uszkodzić podkładek. Regularna kontrola stabilności połączeń jest zalecana, aby zapewnić długotrwałe i bezpieczne użytkowanie zestawu.
Praktyczna pomoc
Typowe problemy
Upewnij się, że używasz odpowiednich dystansów i podkładek. Zbyt krótkie śruby nie utrzymają telewizora, a zbyt długie mogą go uszkodzić.
Sprawdź, czy wspornik telewizora nie posiada wbudowanych dystansów lub otworów większych niż 11 mm, co wyklucza użycie tego produktu.
Przed użyciem
- Sprawdź, czy waga zestawu nie przekracza limitu 2,27 kg dla uchwytu.
- Upewnij się, że uchwyt ścienny telewizora posiada certyfikat bezpieczeństwa (UL).
- Zweryfikuj, czy posiadasz śrubokręt krzyżakowy i poziomicę.
- Sprawdź, czy wszystkie części z zestawu są obecne i nieuszkodzone.
- Upewnij się, że ściana utrzyma pięciokrotność wagi telewizora, uchwytu i soundbara.
Parametry w praktyce
- Limit wagowy
- Maksymalne obciążenie uchwytu wynosi 2,27 kg (5 lbs).
- Kompatybilność otworów
- Otwory montażowe w uchwycie telewizora nie mogą być większe niż 11 mm.
Ilustracje i schematy

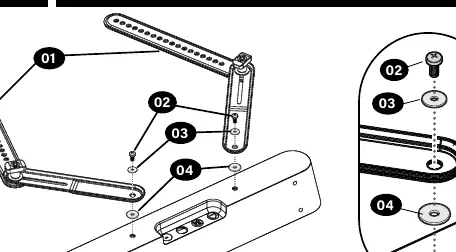

- Rysunki pokazują montaż ramion do soundbara (krok 1) oraz sposób ich przykręcenia do telewizora (krok 3).

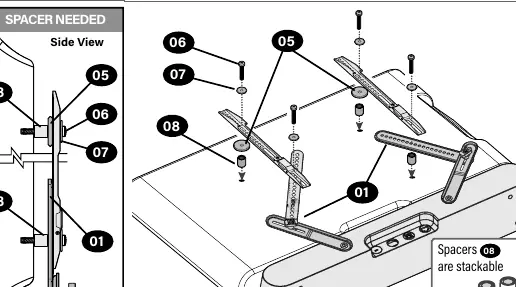

- Schematy przedstawiają różnice w montażu dla telewizorów z płaskim tyłem oraz tych wymagających dystansów.
Zgodność modelu
- Zaprojektowany wyłącznie dla Sonos Ray.
- Wymaga uchwytu ściennego do telewizora z certyfikatem UL.
- Montaż możliwy tylko pod telewizorem.
