Instrukcja obsługi kokpitu symulatora wyścigowego Sanwa 150-SNCRC2
Pobierz instrukcję montażu kokpitu symulatora wyścigowego Sanwa 150-SNCRC2. Dowiedz się, jak poprawnie złożyć stelaż, zamontować fotel oraz wyregulować kąty nachylenia kierownicy i pedałów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kokpit symulatora wyścigowego Sanwa 150-SNCRC2 jest przeznaczony do użytku wewnątrz pomieszczeń. Przed przystąpieniem do montażu należy upewnić się, że wszystkie części znajdują się w zestawie. Kluczowe jest przestrzeganie limitów obciążenia: fotel wytrzymuje maksymalnie 100 kg (220 lbs), a uchwyt na skrzynię biegów 10 kg (22 lbs). Nie należy przekraczać tych wartości, aby uniknąć uszkodzenia sprzętu lub obrażeń ciała.

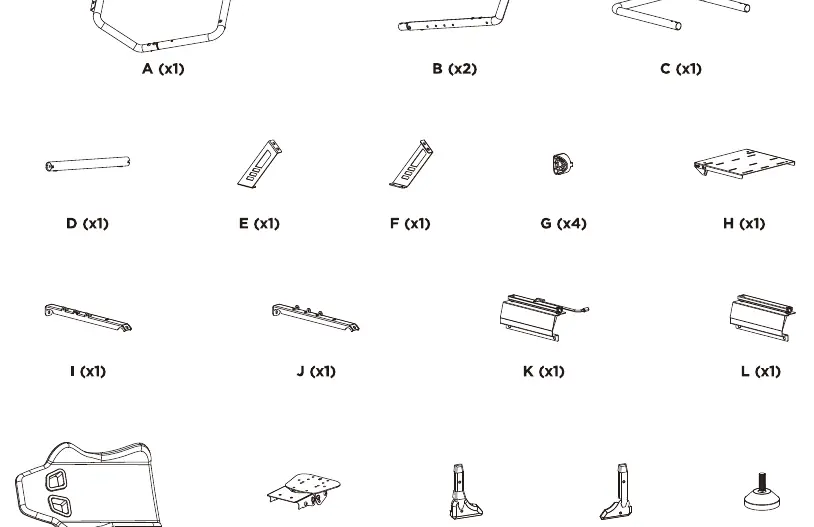

Zawartość zestawu
Zestaw zawiera wszystkie niezbędne elementy konstrukcyjne, śruby oraz narzędzia (klucz imbusowy). Przed montażem warto rozłożyć wszystkie części na płaskiej powierzchni i sprawdzić ich zgodność z listą w instrukcji.
Montaż stelaża
- Złóż główną ramę stelaża, łącząc poszczególne rurki zgodnie z rysunkami technicznymi (kroki 1-3).
- Użyj dołączonych śrub i klucza imbusowego. Pamiętaj, aby na początkowych etapach nie dokręcać śrub do końca, co ułatwi dopasowanie elementów.

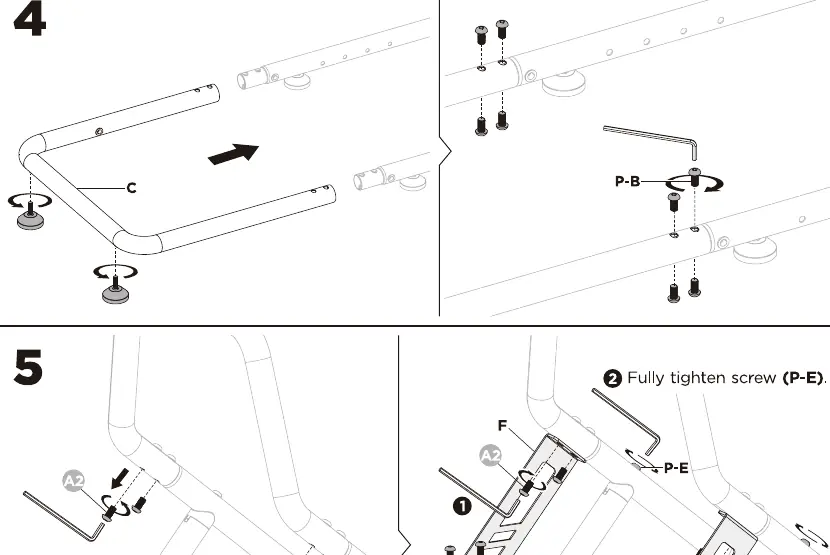

- Połącz sekcje stelaża, dbając o stabilność konstrukcji (kroki 4-5).
Montaż i regulacja akcesoriów
Po złożeniu ramy przystąp do montażu uchwytów na pedały oraz kierownicę:
- Montaż pedałów: Zamontuj płytę pod pedały, korzystając z odpowiednich śrub. Możesz regulować kąt nachylenia płyty (krok 6).
- Montaż kierownicy: Zamontuj uchwyt kierownicy na stelażu. Możesz regulować kąt nachylenia podstawy kierownicy (krok 7).
- Montaż fotela: Zamontuj fotel na stelażu, używając dedykowanych wsporników i śrub (kroki 9-11).
- Uchwyt skrzyni biegów: Zamontuj uchwyt na skrzynię biegów po wybranej stronie (lewej lub prawej) zgodnie z preferencjami (krok 12).
Konserwacja
Regularnie sprawdzaj stabilność konstrukcji i dokręcaj śruby co najmniej raz na trzy miesiące. Upewnij się, że stelaż stoi na stabilnym, płaskim podłożu.
Praktyczna pomoc
Typowe problemy
Upewnij się, że wszystkie śruby zostały w pełni dokręcone po zakończeniu montażu. Sprawdź, czy stelaż stoi na płaskiej powierzchni.
Fotel wytrzymuje maksymalnie 100 kg, a uchwyt skrzyni biegów 10 kg. Przekroczenie tych wartości może prowadzić do uszkodzenia produktu.
Przed użyciem
- Sprawdź, czy wszystkie części wymienione w instrukcji znajdują się w opakowaniu.
- Przygotuj miejsce montażu z odpowiednią ilością przestrzeni.
- Upewnij się, że posiadasz wszystkie niezbędne narzędzia (klucz imbusowy jest w zestawie).
- Sprawdź, czy podłoże jest płaskie i stabilne.
Parametry w praktyce
- Limit wagi fotela
- Maksymalne obciążenie siedziska wynosi 100 kg (220 lbs).
- Limit wagi uchwytu skrzyni biegów
- Maksymalne obciążenie wynosi 10 kg (22 lbs).
Ilustracje i schematy
- Kroki 1-3: Montaż podstawy stelaża.
- Kroki 4-6: Montaż ramy i regulacja kąta pedałów.

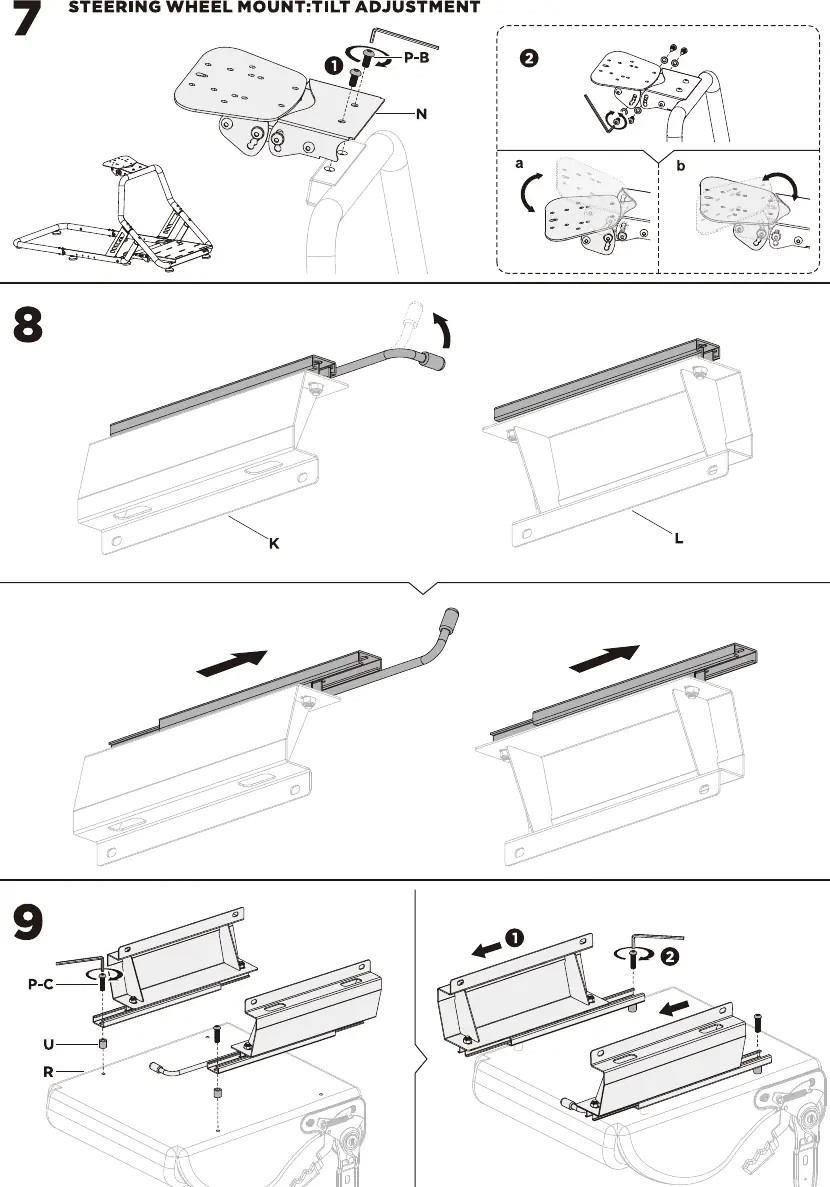

- Kroki 7-9: Montaż uchwytu kierownicy i siedziska.

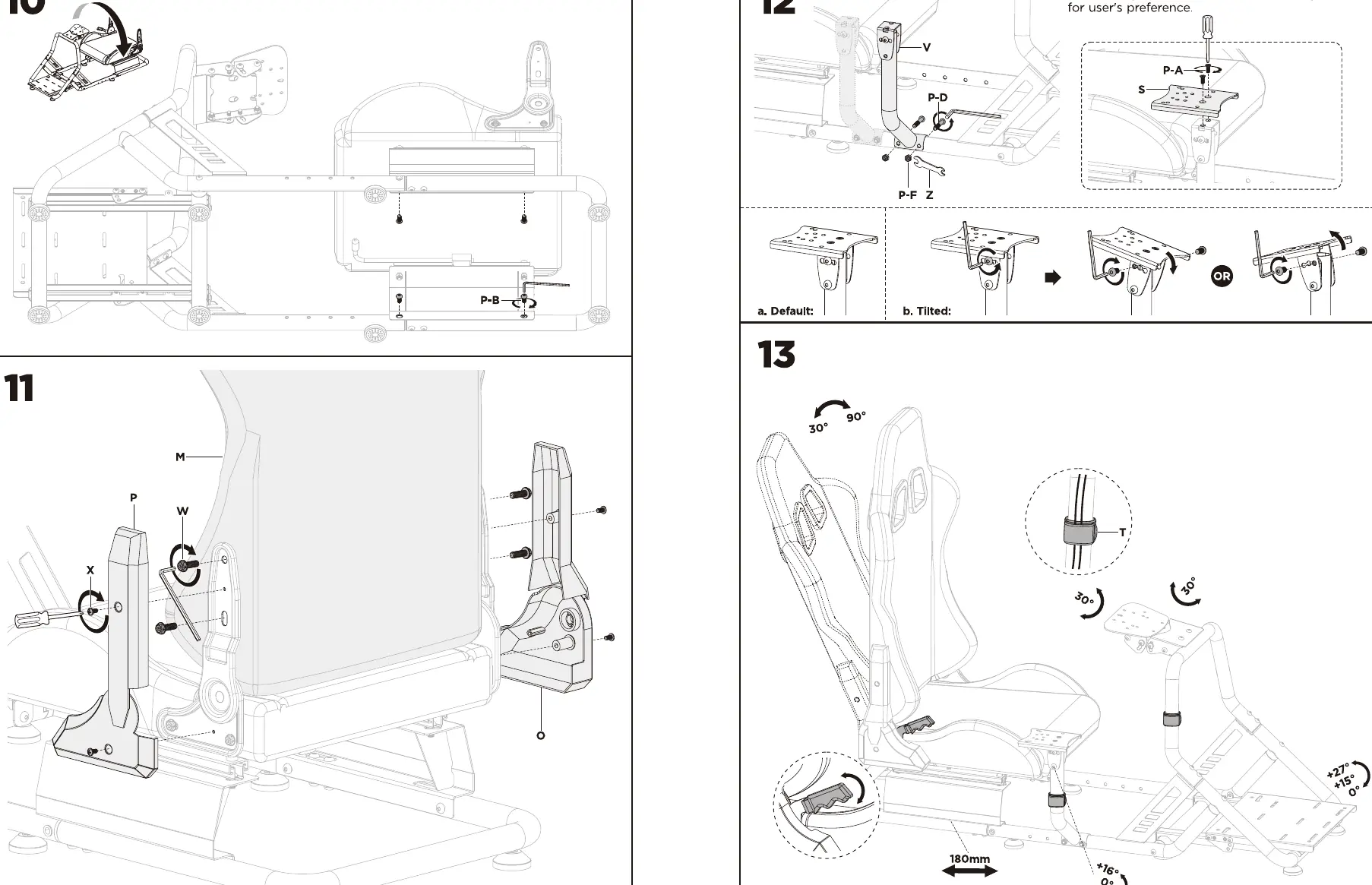

- Kroki 10-13: Montaż fotela, uchwytu skrzyni biegów i ostateczna regulacja pozycji.
Zgodność modelu
- Uchwyt skrzyni biegów można zamontować po lewej lub prawej stronie w zależności od preferencji użytkownika.
