Saris MTR Bagażnik Rowerowy na Hak

Instrukcja montażu i obsługi bagażnika rowerowego Saris MTR na hak holowniczy. Dowiedz się, jak bezpiecznie zamontować, załadować i konserwować swój bagażnik.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu

Bagażnik rowerowy Saris MTR to zaawansowane rozwiązanie do transportu rowerów na haku holowniczym pojazdu. Zaprojektowany z myślą o trwałości i łatwości obsługi, pozwala na bezpieczny przewóz jednego lub dwóch rowerów, w zależności od modelu. Konstrukcja bagażnika umożliwia jego łatwe składanie w celu przechowywania oraz odchylanie, co zapewnia dostęp do bagażnika samochodu.

Uruchomienie i montaż

Montaż bagażnika na haku wymaga włożenia rury nośnej do gniazda haka pojazdu. W przypadku haków 1,25 cala należy usunąć adapter 2-calowy. Po wyrównaniu otworów należy wsunąć sworzeń haka, zabezpieczyć go podkładkami i dokręcić ręcznie, aż zniknie luz. Następnie należy opuścić dźwignię blokującą i zainstalować głowicę blokującą. Przed użyciem należy upewnić się, że bagażnik jest stabilnie zamocowany.

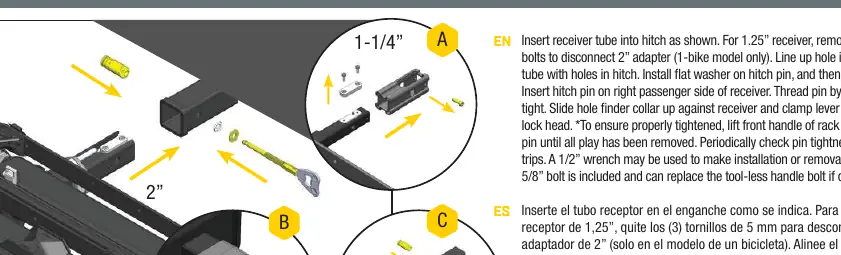

Montaż bagażnika w haku holowniczym
Montaż bagażnika w haku holowniczym

Obsługa bagażnika

Aby rozłożyć bagażnik z pozycji przechowywania, należy pociągnąć dźwignię na końcu ramy. Ładowanie rowerów odbywa się poprzez umieszczenie przedniego koła na bloku koła, a następnie zabezpieczenie ramionami blokującymi. Najcięższy rower powinien być zawsze ładowany jako pierwszy, najbliżej pojazdu. Po załadowaniu należy zabezpieczyć koła paskami. Bagażnik posiada funkcję odchylania, która pozwala na dostęp do tylnej klapy pojazdu po pociągnięciu za uchwyt dźwigni.

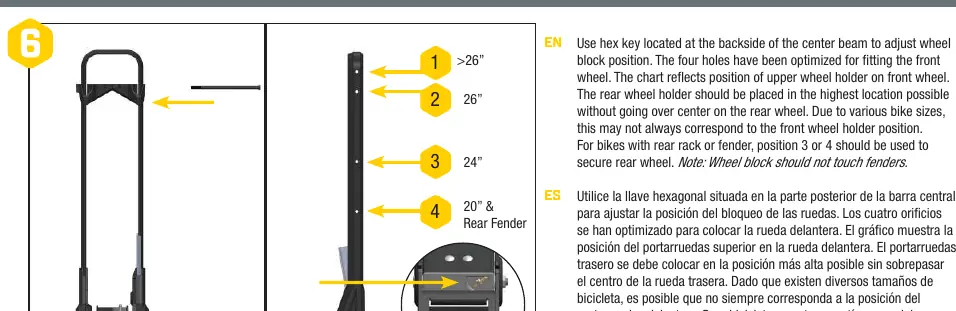

Regulacja bloków kół
Regulacja bloków kół

Bezpieczeństwo i konserwacja

Bezpieczeństwo podczas transportu jest kluczowe. Należy regularnie sprawdzać dokręcenie sworznia haka, zwłaszcza podczas długich podróży. Przed wyruszeniem w drogę należy usunąć z rowerów wszystkie luźne elementy, takie jak foteliki dziecięce, koszyki czy pompki. Bagażnik nie jest przeznaczony do użytku w terenie ani przy prędkościach przekraczających 113 km/h. Konserwacja obejmuje regularne czyszczenie bagażnika wodą z łagodnym mydłem, smarowanie zamków (używając smarów na bazie oleju, unikając WD-40) oraz sprawdzanie stanu pasków i śrub. Należy unikać mycia bagażnika w myjniach automatycznych.

Informacje o producencie

Saris

Profil marki

Praktyczna pomoc

Typowe problemy

Bagażnik wykazuje luz na haku

Podnieś przedni uchwyt bagażnika i dokręć sworzeń haka, aż cały luz zostanie wyeliminowany.

Trudności z otwarciem ramion

Pociągnij i przytrzymaj srebrny spust, aby zwolnić blokadę ramion.

Przed użyciem

  • Sprawdź, czy opony rowerowe są prawidłowo napompowane.
  • Upewnij się, że między podłożem a najniższą tacą na koła jest co najmniej 12 cali odstępu.
  • Usuń z rowerów wszystkie luźne akcesoria (koszyki, foteliki, pompki).
  • Sprawdź, czy opony rowerów nie znajdują się bezpośrednio za rurą wydechową.
  • Upewnij się, że bagażnik jest zainstalowany bezpośrednio w haku pojazdu bez użycia przedłużek.

Parametry w praktyce

Maksymalna waga roweru
60 lbs (27 kg) na jeden rower.
Nośność (model 1-Bike)
60 lbs (27 kg).
Nośność (model 2-Bike)
120 lbs (54 kg).

Ilustracje i schematy

  • Strona 6: Montaż rury nośnej w haku i zabezpieczenie sworzniem.
  • Strona 11: Regulacja pozycji bloków kół dla różnych rozmiarów rowerów.
  • Strona 13: Prawidłowe umieszczenie kół i zabezpieczenie paskami.
  • Strona 14: Obsługa zamków zabezpieczających rowery przed kradzieżą.

Zgodność modelu

  • Wymagany hak klasy II lub wyższej przy przewożeniu więcej niż dwóch rowerów.
  • Produkt nie jest przeznaczony do rowerów typu tandem ani poziomych.
  • Nie montować do przyczep ani pojazdów typu RV (w tym klasy B).
