Instrukcja obsługi oprawy wpuszczanej LED Saxby Alto Recessed

Najważniejsze informacje

Oprawy wpuszczane Saxby Alto Recessed wymagają montażu przez wykwalifikowanego elektryka zgodnie z przepisami budowlanymi i elektrycznymi (IEE Wiring Regulations). Urządzenie posiada podwójną izolację i nie wymaga uziemienia. Produkt nie jest przystosowany do ściemniania. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie sieciowe.

Dane techniczne i modele

Seria Alto Recessed obejmuje trzy warianty różniące się mocą i wymiarami montażowymi:

• 90957: 14W LED (COB), 4000K, otwór montażowy ø105mm, min. głębokość wnęki 63mm.
• 90958: 24W LED (COB), 4000K, otwór montażowy ø155mm, min. głębokość wnęki 82mm.
• 90959: 32W LED (COB), 4000K, otwór montażowy ø205mm, min. głębokość wnęki 102mm.

Wszystkie modele zasilane są napięciem 220-240 V~, 50 Hz i zawierają niewymienne źródło światła.

Planowanie i montaż

Przed instalacją należy zaplanować rozmieszczenie opraw, zapewniając odpowiednią wentylację dla sterownika LED. Minimalna odległość między oprawami wynosi 0,5m, a odległość od legara (joist) musi wynosić minimum 100mm. Przewody zasilające muszą mieć przekrój co najmniej 1.0mm² i być chronione odpowiednimi peszlami lub kanałami kablowymi.

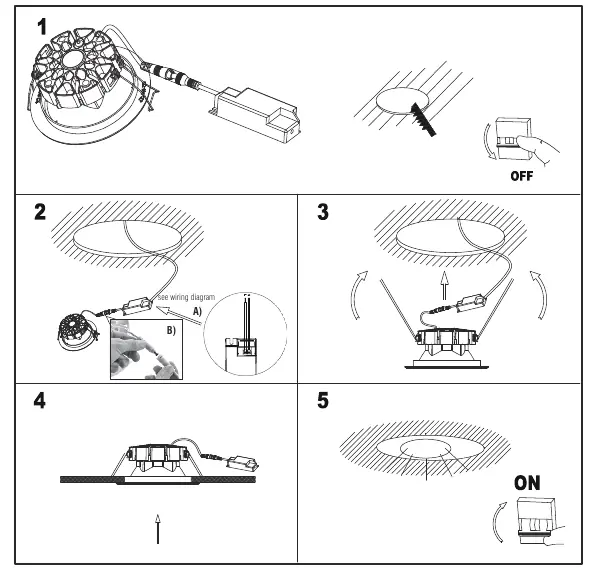

Kroki montażu:

1. Wyciąć otwór w suficie o odpowiedniej średnicy (zgodnie z modelem). Zaleca się wycięcie nieco mniejszego otworu i dopiłowanie go do idealnego dopasowania.
2. Upewnić się, że zasilanie jest wyłączone.
3. Umieścić sterownik LED w pobliżu gniazda zasilania (nie podłączać jeszcze do sieci).
4. Przeciągnąć przewód zasilający przez otwór.
5. Podłączyć przewody do sterownika LED zgodnie ze schematem.
6. Wcisnąć sprężyny montażowe do góry i umieścić oprawę w otworze sufitowym, upewniając się, że przewody nie są przytrzaśnięte.
7. Włączyć zasilanie.

Podłączenie elektryczne

System działa przy bardzo niskim napięciu bezpiecznym (SELV) za pośrednictwem dostarczonego sterownika LED. Nigdy nie podłączać opraw bezpośrednio do sieci bez użycia dostarczonego sterownika. Jeśli w instalacji występują przewody uziemiające, należy je połączyć ze sobą i dobrze zaizolować taśmą izolacyjną, aby zapewnić ciągłość uziemienia w budynku.

Konserwacja i bezpieczeństwo

Produkt zawiera niewymienne części i nie podlega serwisowaniu; w przypadku uszkodzenia należy go zutylizować. Do czyszczenia używać wyłącznie miękkiej, suchej szmatki. Nie stosować rozpuszczalników ani środków ściernych. Przed czyszczeniem lub konserwacją zawsze odłączyć zasilanie i odczekać co najmniej 10 minut, aż urządzenie ostygnie.
