Instrukcja obsługi lampy roboczej Scangrip Area Head Connect 03.5701C
Szybki przewodnik po instrukcji obsługi lampy roboczej Scangrip Area Head Connect 03.5701C. Dowiedz się, jak używać zasilania, wymieniać głowice i korzystać z systemu Scangrip Connect.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa robocza Scangrip Area Head Connect (03.5701C) to profesjonalne oświetlenie LED przeznaczone do pracy w różnych warunkach. Urządzenie charakteryzuje się modułową budową i wymaga zewnętrznego źródła zasilania (akumulatora lub zasilacza), które nie jest dołączone do zestawu. Kluczową cechą jest system Scangrip Connect, pozwalający na użycie akumulatorów różnych marek (np. Bosch, Makita, Milwaukee, DeWalt) poprzez dedykowane adaptery.
Obsługa urządzenia
Obsługa lampy jest prosta i intuicyjna:
- Włączanie i zmiana trybów: Naciśnięcie przycisku zasilania aktywuje światło w następującej sekwencji: wyłączone, słabe światło, silne światło, wyłączone.
- Wymiana głowicy: Przed przystąpieniem do wymiany głowicy upewnij się, że lampa jest całkowicie wyłączona.
Kompatybilność z akumulatorami
Lampa została zaprojektowana z myślą o elastyczności zasilania:
- Metabo CAS: Urządzenie jest natywnie kompatybilne z akumulatorami 18V Metabo CAS.
- Inne marki: Dzięki systemowi Scangrip Connect, lampa współpracuje z akumulatorami 18V/20V wielu innych producentów (wymagany jest odpowiedni adapter, sprzedawany oddzielnie).
- Zasilanie sieciowe: Zamiast akumulatora można użyć dedykowanego zasilacza Scangrip (sprzedawany oddzielnie).
Bezpieczeństwo i konserwacja
- Źródło światła w tej lampie jest niewymienne. Po zakończeniu jego żywotności należy wymienić całe urządzenie.
- Nie patrz bezpośrednio w wiązkę światła, aby uniknąć oślepienia.
- Nie używaj lampy w pobliżu otwartego ognia.
- Przestrzegaj lokalnych przepisów dotyczących utylizacji sprzętu elektrycznego.
Dane techniczne
- Strumień świetlny: 2500 lm (tryb wysoki) / 1250 lm (tryb niski).
- Natężenie oświetlenia: 1500 lux / 750 lux (przy 0,5 m).
- Pobór mocy: 22W.
- Klasa ochrony: IP30 (ochrona przed ciałami obcymi), IK07 (odporność na uderzenia).
- Waga: 520g.
- Wymiary: ø111x173mm.
Informacje o producencie
SCANGRIP A/S
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po włożeniu akumulatora.
Upewnij się, że akumulator jest naładowany oraz że używasz poprawnego adaptera (connector) Scangrip Connect pasującego do Twojego systemu baterii.
Lampa nie pasuje do posiadanego akumulatora.
Sprawdź listę kompatybilnych adapterów Scangrip Connect na stronie 3 instrukcji. Musisz dokupić adapter dedykowany dla marki Twoich baterii.
Przed użyciem
- Upewnij się, że lampa jest wyłączona przed wymianą głowicy.
- Sprawdź, czy posiadasz kompatybilny akumulator 18V/20V lub zasilacz Scangrip.
- Zamontuj odpowiedni adapter (connector) pasujący do systemu baterii, jeśli nie używasz Metabo CAS.
Parametry w praktyce
- 2500 lm / 1250 lm
- Strumień świetlny w trybie wysokim i niskim.
Ilustracje i schematy

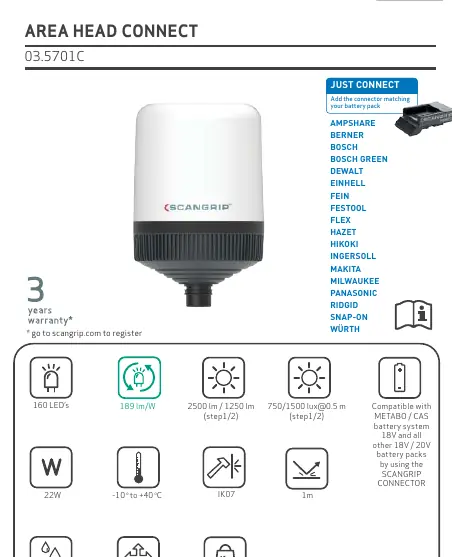

- Strona 1 przedstawia wygląd urządzenia oraz listę marek akumulatorów, dla których dostępne są adaptery.

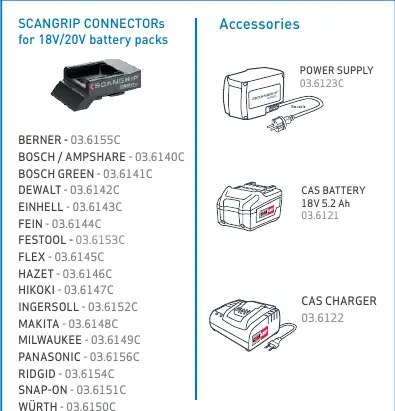

- Strona 3 zawiera listę numerów katalogowych adapterów (Connectors) dla poszczególnych marek oraz akcesoria (zasilacz, ładowarka).
Zgodność modelu
- Wymaga akumulatora 18V Metabo CAS lub innych 18V/20V z odpowiednim adapterem Scangrip Connect.
- Możliwość zasilania sieciowego za pomocą zasilacza Scangrip (sprzedawany oddzielnie).
