Instrukcja montażu uszczelnień kablowych Scanstrut Low Profile Cable Seals
Szybki przewodnik po montażu uszczelnień kablowych Scanstrut Low Profile. Sprawdź wymiary otworów, specyfikację techniczną oraz dobór odpowiednich wkładek dla modeli serii 16, 21A, 21B oraz 30.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera specyfikację techniczną oraz wytyczne dotyczące doboru otworów montażowych dla uszczelnień kablowych serii Low Profile. Instrukcja pomaga w prawidłowym dopasowaniu uszczelki do średnicy przewodu oraz określeniu wymiarów otworu montażowego w powierzchni.
Opis urządzenia i montaż

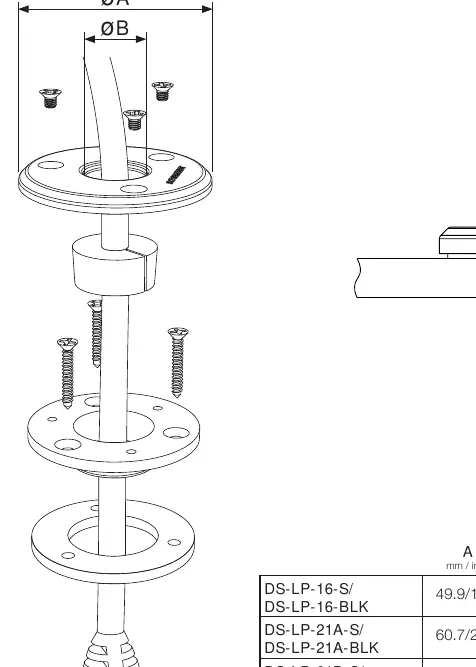

Uszczelnienie składa się z obudowy zewnętrznej, wkładki (bung) oraz zestawu śrub montażowych. Proces instalacji wymaga wywiercenia otworu o odpowiedniej średnicy, przez który przeprowadzany jest kabel z wtyczką, a następnie uszczelnienie jest dokręcane do powierzchni.
Dobór wkładek i wymiary otworów
Wybór odpowiedniej wkładki zależy od średnicy kabla. Każdy model uszczelnienia obsługuje określony zakres średnic przewodów:
- DS-LP-16: obsługuje średnice 2, 4, 7 mm oraz opcję samodzielnego wiercenia.
- DS-LP-21A: obsługuje średnice 4, 5, 7 mm oraz opcję samodzielnego wiercenia.
- DS-LP-21B: obsługuje średnice 9, 11, 13 mm oraz opcję samodzielnego wiercenia.
- DS-LP-30: obsługuje średnice 9, 11, 13 mm oraz opcję samodzielnego wiercenia.
Dane techniczne
Wymiary zewnętrzne dla poszczególnych modeli:
- DS-LP-16: Średnica zewnętrzna 49.9 mm, średnica otworu 16 mm.
- DS-LP-21A/B: Średnica zewnętrzna 60.7 mm, średnica otworu 21 mm.
- DS-LP-30: Średnica zewnętrzna 75.6 mm, średnica otworu 30 mm.
W razie pytań technicznych prosimy o kontakt pod adresem e-mail: [email protected] lub [email protected].
Praktyczna pomoc
Typowe problemy
Upewnij się, że wybrana wkładka (bung) odpowiada średnicy zewnętrznej kabla zgodnie z tabelą doboru.
Sprawdź, czy średnica otworu montażowego (wymiar B) pozwala na przejście wtyczki kabla przed zaciśnięciem uszczelnienia.
Przed użyciem
- Zidentyfikuj model uszczelnienia (16, 21A, 21B lub 30).
- Zmierz średnicę zewnętrzną kabla.
- Wybierz odpowiednią wkładkę z zestawu na podstawie tabeli średnic.
- Wywierć otwór w powierzchni montażowej zgodnie z wymiarem B dla danego modelu.
- Upewnij się, że grubość powierzchni montażowej mieści się w zakresie parametrów technicznych.
