Instrukcja obsługi wzmacniacza słuchawkowego Schiit Midgard

Szybki przewodnik po wzmacniaczu słuchawkowym i przedwzmacniaczu Schiit Midgard. Dowiedz się, jak podłączyć urządzenia, korzystać z wejść i wyjść, rozwiązywać problemy z dźwiękiem oraz zrozumieć działanie funkcji Halo.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Panel tylny z wejściami i wyjściami Strona 3 Panel przedni z elementami sterującymi Strona 3

Najważniejsze informacje

Schiit Midgard to wzmacniacz słuchawkowy i przedwzmacniacz wykorzystujący technologię Halo. Urządzenie posiada zabezpieczenie nadprądowe, które może powodować klikanie i przerywanie dźwięku w przypadku zwarcia w kablu słuchawkowym. Po włączeniu zasilania występuje opóźnienie 8-10 sekund przed pojawieniem się dźwięku w słuchawkach.

Połączenia

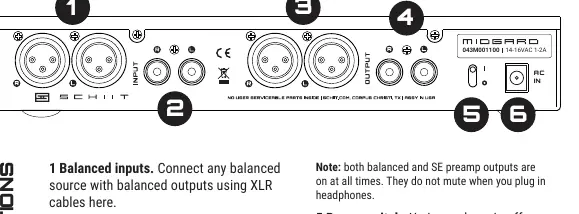

Panel tylny urządzenia umożliwia podłączenie źródeł dźwięku oraz sprzętu zewnętrznego:

Panel tylny z wejściami i wyjściami
Panel tylny z wejściami i wyjściami
  • Wejścia: Zbalansowane (XLR) oraz niezbalansowane (RCA).
  • Wyjścia przedwzmacniacza: Zbalansowane (XLR) oraz niezbalansowane (RCA). Wyjścia te są aktywne cały czas i nie wyciszają się po podłączeniu słuchawek.
  • Zasilanie: Wymaga zasilacza AC 14-16VAC, 1-2A. Nie używaj zasilaczy DC.

Obsługa

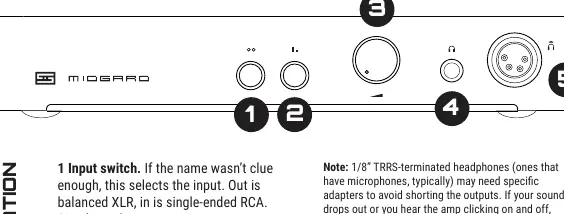

Panel przedni zawiera następujące elementy sterujące:

Panel przedni z elementami sterującymi
Panel przedni z elementami sterującymi
  • Przełącznik wejść: Wybiera źródło dźwięku. Pozycja "Out" dla XLR, "In" dla RCA.
  • Przełącznik wzmocnienia (Gain): Pozycja "Out" to wysokie wzmocnienie, "In" to niskie wzmocnienie.
  • Pokrętło głośności: Regulacja poziomu dźwięku.
  • Gniazda słuchawkowe: Dostępne jest gniazdo 1/4 cala (SE) oraz 4-pin XLR (zbalansowane).

Rozwiązywanie problemów

Jeśli dźwięk przerywa, sprawdź kable słuchawkowe pod kątem zwarć. W przypadku korzystania ze słuchawek z wtykiem TRRS (z mikrofonem), może być wymagany specjalny adapter. Jeśli słyszysz buczenie, sprawdź źródło dźwięku lub rozważ użycie izolatora pętli masy.

Informacje o producencie

Schiit Audio

Profil marki
Strona producenta https://www.schiit.com Wsparcie https://www.schiit.com/support Manuale producenta https://www.schiit.com/manuals

Praktyczna pomoc

Typowe problemy

Dźwięk przerywa i słychać klikanie

Zadziałało zabezpieczenie nadprądowe. Sprawdź, czy kabel słuchawkowy nie ma zwarcia lub czy używasz niekompatybilnego adaptera TRRS.

Brak dźwięku po włączeniu

To normalne. Urządzenie ma opóźnienie startu wyjścia słuchawkowego wynoszące 8-10 sekund.

Słychać buczenie

Sprawdź źródło dźwięku lub zastosuj izolator pętli masy (np. EbTech HumX).

Przed użyciem

  • Upewnij się, że używasz zasilacza AC 14-16VAC, 1-2A (zasilacze DC nie będą działać).
  • Podłącz źródło dźwięku do odpowiednich wejść (XLR lub RCA).
  • Podłącz słuchawki do odpowiedniego gniazda (1/4 cala lub 4-pin XLR).
  • Ustaw przełącznik wejść (Input) w zależności od używanego źródła.
  • Ustaw przełącznik wzmocnienia (Gain) na odpowiedni poziom.
