Instrukcja obsługi magnetycznego czujnika bezpieczeństwa Schmersal BNS 260-11/01Z-ST-R

Poznaj zasady montażu, podłączenia elektrycznego i konserwacji magnetycznego czujnika bezpieczeństwa Schmersal BNS 260-11/01Z-ST-R. Zapewnij bezpieczną pracę maszyn dzięki tej instrukcji.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu

Magnetyczny czujnik bezpieczeństwa Schmersal BNS 260-11/01Z-ST-R to urządzenie przeznaczone do monitorowania pozycji ruchomych osłon bezpieczeństwa w obwodach sterowania. Został sklasyfikowany jako urządzenie blokujące typu 4 zgodnie z normą EN ISO 14119. Czujnik współpracuje wyłącznie z dedykowanymi aktywatorami BPS 260-1 lub BPS 260-2.

Wymiary czujnika z konektorem
Wymiary czujnika z konektorem

Bezpieczeństwo i użytkowanie

Urządzenie nie jest przeznaczone dla użytkowników prywatnych. Montaż, uruchomienie i konserwacja muszą być przeprowadzane wyłącznie przez wykwalifikowany i upoważniony personel. Należy przestrzegać krajowych przepisów BHP oraz norm dotyczących bezpieczeństwa maszyn. Wszelkie modyfikacje lub nieautoryzowane naprawy są zabronione i zwalniają producenta z odpowiedzialności za ewentualne szkody.

Montaż

Czujnik należy montować na płaskiej powierzchni, unikając silnych pól magnetycznych oraz materiałów ferromagnetycznych (jeśli montaż na metalu jest konieczny, należy zastosować podkładkę niemagnetyczną o grubości min. 5 mm). Odległość między dwoma czujnikami powinna wynosić co najmniej 50 mm. Aktywator musi być trwale przymocowany do osłony w sposób uniemożliwiający jego łatwe usunięcie.

Wymiary montażowe czujnika
Wymiary montażowe czujnika
Wymiary czujnika z kablem
Wymiary czujnika z kablem

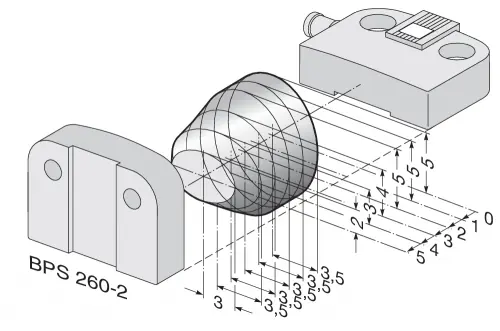

Wykres strefy zadziałania dla modelu BPS 260-2
Wykres strefy zadziałania dla modelu BPS 260-2

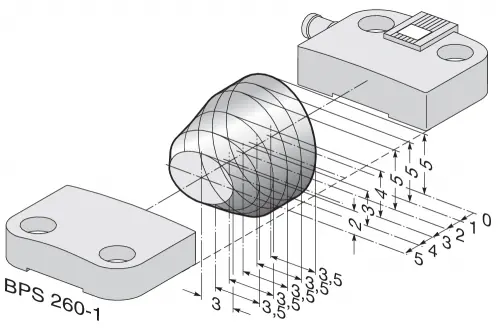

Wykres strefy zadziałania dla modelu BPS 260-1
Wykres strefy zadziałania dla modelu BPS 260-1

Podłączenie elektryczne

Podłączenie musi odbywać się przy wyłączonym zasilaniu. Czujniki z diodami LED nie powinny być łączone szeregowo, chyba że stosuje się moduł rozszerzający wejścia (np. PROTECT-IE lub PROTECT-PE). Styki bezpieczeństwa (S21-S22 i S11-S12 lub S13-S14) oraz styk sygnalizacyjny (S31-S32) należy podłączyć zgodnie z kolorami przewodów lub konfiguracją pinów wskazaną w dokumentacji.

Schemat połączenia Y-adaptera BNS-Y-11
Schemat połączenia Y-adaptera BNS-Y-11

Konserwacja i utylizacja

Urządzenie jest bezobsługowe przy prawidłowym montażu. Zaleca się regularne przeglądy wizualne, sprawdzanie mocowania czujnika i aktywatora, integralności połączeń kablowych oraz czystości systemu (usuwanie opiłków metalu). Uszkodzone komponenty należy niezwłocznie wymienić. Utylizację należy przeprowadzić zgodnie z lokalnymi przepisami.

Praktyczna pomoc

Typowe problemy

Zmniejszona jasność diod LED lub spadek napięcia przy połączeniu szeregowym.

Czujniki z LED nie powinny być łączone szeregowo bez modułu rozszerzającego wejścia (np. PROTECT-IE/PE).

Zakłócenia działania lub zmniejszone odległości przełączania.

Upewnij się, że czujnik nie jest zamontowany w silnym polu magnetycznym lub bezpośrednio na materiale ferromagnetycznym bez podkładki dystansowej.

Zanieczyszczenie systemu.

Regularnie usuwaj zanieczyszczenia, w szczególności opiłki metalu, które mogą wpływać na działanie czujnika magnetycznego.

Przed użyciem

  • Sprawdź, czy montaż odbywa się przy wyłączonym zasilaniu.
  • Upewnij się, że używasz kompatybilnego aktywatora (BPS 260-1 lub BPS 260-2).
  • Zweryfikuj, czy powierzchnie aktywne czujnika i aktywatora są skierowane do siebie.
  • Sprawdź, czy odległość między dwoma czujnikami wynosi co najmniej 50 mm.
  • Upewnij się, że aktywator jest zabezpieczony przed manipulacją (np. śruby zabezpieczające).

Parametry w praktyce

B10D (25 mln operacji)
Wartość określająca trwałość komponentu w cyklach operacyjnych dla celów bezpieczeństwa.

Ilustracje i schematy

  • Schematy wymiarowe pokazują rozstaw otworów montażowych (22 mm) oraz całkowite wymiary czujnika (36x26x13 mm).
  • Schematy połączeń Y-adapterów (BNS-Y-11, BNS-Y-02) ilustrują sposób łączenia styków czujnika z modułem bezpieczeństwa SRB.

Zgodność modelu

  • Wymaga modułu monitorowania bezpieczeństwa (SRB) do spełnienia wymagań normy EN 60947-5-3.
  • Kompatybilny z aktywatorami serii BPS 260-1 oraz BPS 260-2.
