Instrukcja montażu obudowy modułowej Schneider Electric Mureva IP65
Kompletny przewodnik instalacji obudowy modułowej Schneider Electric Mureva IP65. Instrukcja zawiera szczegółowe kroki montażu, specyfikację połączeń elektrycznych, wymagane narzędzia oraz zasady bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Obudowa Mureva IP65 jest przeznaczona do montażu modułowego. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka z użyciem rękawic ochronnych. Należy przestrzegać momentu dokręcania 2 N.m dla zacisków. str. 1, 2, 4
Najważniejsze czynności
- Montaż obudowy str. 1
- Podłączenie przewodów str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie izolacji (Ui) | 750 V | Znamionowe napięcie izolacji | str. 2 |
| Moment dokręcania | 2 N.m | Siła dokręcania śrub zacisków | str. 2 |
Gdzie szukać w PDF
- Montaż obudowy i wymiary str. 1
- Instalacja listew zaciskowych str. 2
- Montaż akcesoriów str. 3
- Zasady bezpieczeństwa str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Obudowa Mureva IP65 jest przeznaczona do montażu modułowego. Instalacja musi być przeprowadzona wyłącznie przez wykwalifikowany personel elektryczny. Podczas prac montażowych wymagane jest stosowanie rękawic odpornych na przecięcia. Przed przystąpieniem do pracy należy przygotować odpowiednie narzędzia: wiertarkę, śrubokręt PZ2/PH2, śrubokręt 5 mm oraz poziomicę.

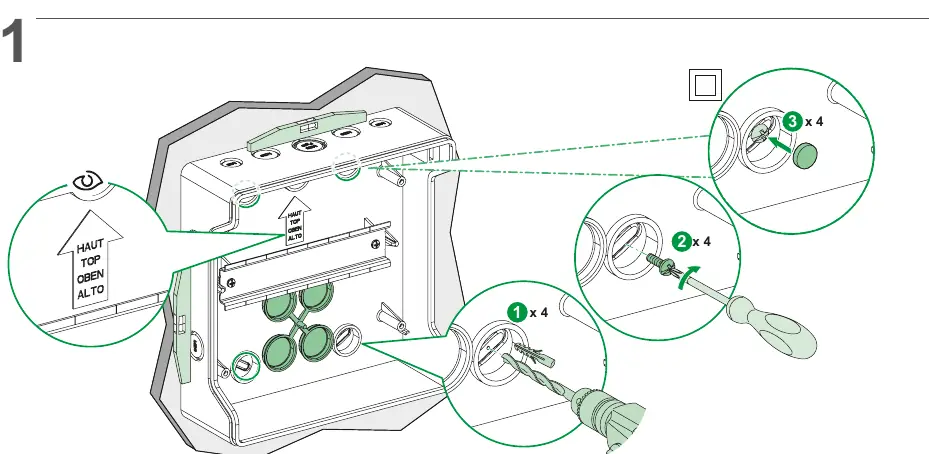

Montaż obudowy
Proces montażu obejmuje następujące kroki:
- Wyznaczenie miejsca montażu i przygotowanie otworów zgodnie z wymiarami obudowy (A, B, C).
- Zamocowanie obudowy do podłoża przy użyciu odpowiednich elementów montażowych.
- Zabezpieczenie otworów montażowych zaślepkami.

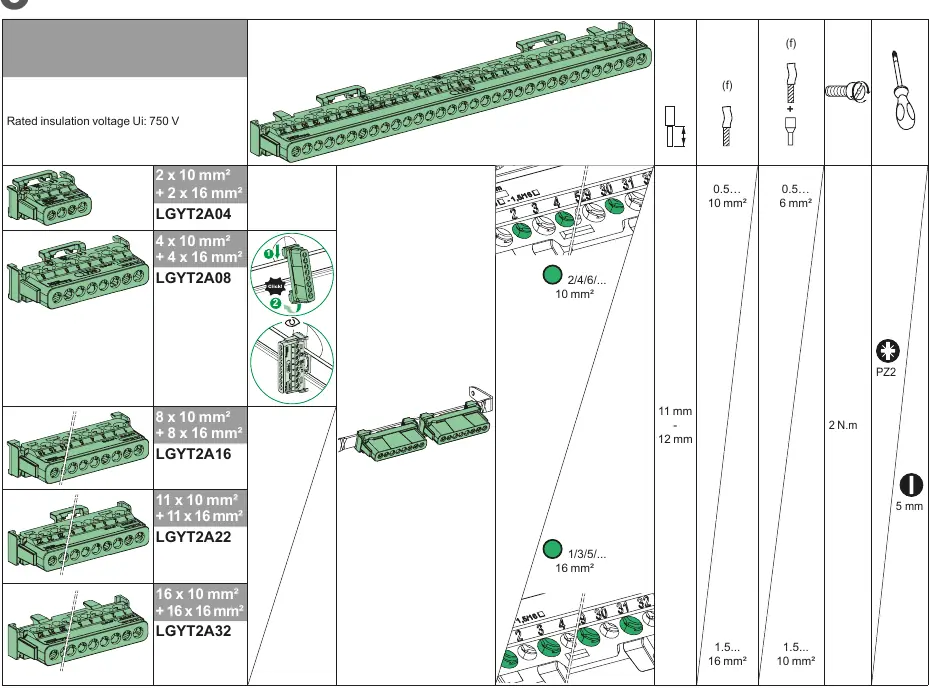

Instalacja listew zaciskowych
Instalacja listew zaciskowych odbywa się wewnątrz obudowy:
- Wybierz odpowiednią listwę zaciskową zgodnie z modelem (LGYT2A04, LGYT2A08, LGYT2A16, LGYT2A22, LGYT2A32).
- Zatrzaśnij listwę wewnątrz obudowy w wyznaczonym miejscu.
- Podłącz przewody zgodnie z dopuszczalnymi przekrojami (od 0.5 mm² do 16 mm² w zależności od typu zacisku).
- Dokręć śruby zacisków z momentem 2 N.m.
Akcesoria i konserwacja

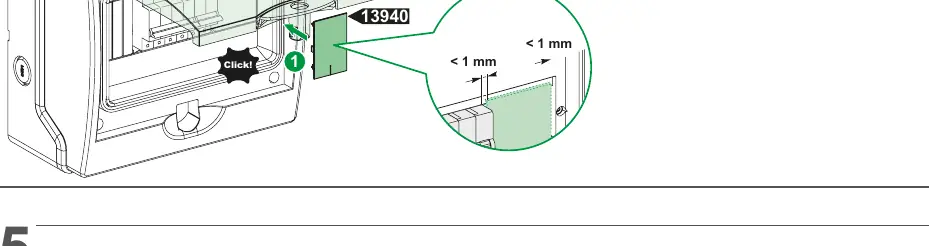

Instrukcja przewiduje montaż dodatkowych akcesoriów (np. 13940, 13948, 13949), które montuje się wewnątrz obudowy zgodnie z oznaczeniami. Należy zachować odstępy montażowe wskazane w instrukcji (np. < 1 mm dla niektórych elementów). Po zakończeniu instalacji upewnij się, że wszystkie elementy są poprawnie zatrzaśnięte i zabezpieczone.
Dane techniczne
Znamionowe napięcie izolacji (Ui) wynosi 750 V. Obudowa spełnia normy IEC 61439-3 oraz EN 61439-3 § 8.4.4.
Informacje o producencie
Schneider Electric
Praktyczna pomoc
Typowe problemy
Upewnij się, że używasz listwy kompatybilnej z danym modelem obudowy i że listwa została poprawnie zatrzaśnięta w uchwytach.
Śruby zacisków należy dokręcać z momentem 2 N.m przy użyciu śrubokręta PZ2.
Przed użyciem
- Sprawdź, czy posiadasz wymagane narzędzia: wiertarka, śrubokręt PZ2/PH2, śrubokręt 5 mm, poziomica.
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Załóż rękawice odporne na przecięcia.
- Sprawdź wymiary obudowy (A, B, C) dla odpowiedniej liczby modułów.
- Zweryfikuj przekrój przewodów (0.5 - 16 mm²) przed podłączeniem do zacisków.
