Instrukcja obsługi gniazdka elektrycznego Schneider Electric SmartSocket Single 16A

Szybki przewodnik po instalacji i obsłudze inteligentnego gniazdka Schneider Electric SmartSocket Single 16A (EKO09716). Dowiedz się, jak bezpiecznie podłączyć urządzenie, jakie są parametry techniczne oraz jak korzystać z funkcji Zigbee i...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

SmartSocket Single 16A to inteligentne gniazdko do zdalnego sterowania i monitorowania energii. Wymaga profesjonalnego montażu elektrycznego i obsługuje protokół Zigbee 3.0. str. 1

Najważniejsze czynności

Podłączenie elektryczne str. 1
Parowanie urządzenia str. 1

Problemy i rozwiązania

Gniazdko wyłącza się przy wysokim obciążeniu

Jest to działanie mechanizmu ochrony temperaturowej.

str. 1

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie	230 V AC	Napięcie znamionowe	str. 1
Maksymalne obciążenie	16 A	Prąd znamionowy	str. 1

Gdzie szukać w PDF

Instrukcja montażu i dane techniczne str. 1, 2

Spis treści

Najważniejsze informacje z instrukcji

Schneider Electric SmartSocket Single 16A to inteligentne gniazdko umożliwiające zdalne sterowanie podłączonymi urządzeniami oraz monitorowanie zużycia energii. Urządzenie wyposażone jest w mechanizm ochrony temperaturowej, który automatycznie wyłącza gniazdko w przypadku długotrwałego wysokiego obciążenia.

Instalacja i podłączenie

Uwaga: Instalacja elektryczna musi być wykonana wyłącznie przez wykwalifikowanego elektryka. Nieprawidłowy montaż grozi porażeniem prądem, wybuchem lub łukiem elektrycznym.

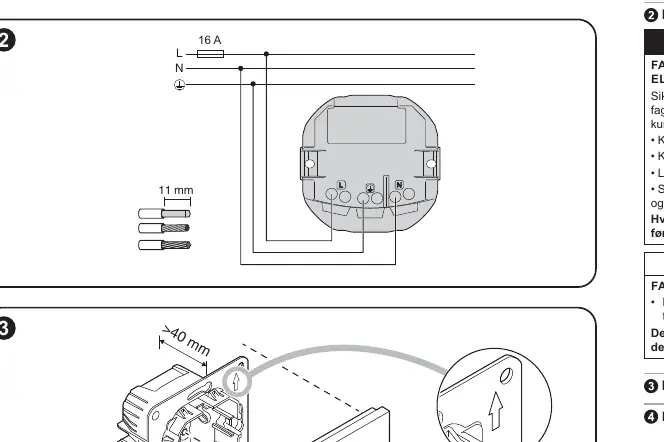

Schemat podłączenia elektrycznego gniazdka

Przed przystąpieniem do prac upewnij się, że obwód jest odłączony od zasilania.
Podłącz przewody zgodnie ze schematem (L - faza, N - neutralny).
Zapewnij odpowiedni odstęp montażowy (>40 mm).

Użytkowanie i ograniczenia

Gniazdko obsługuje protokół Zigbee 3.0. Funkcja Quick Home Connect pozwala na połączenie urządzeń Zigbee bez konieczności używania huba lub aplikacji na smartfonie.

Ważne wskazówki:

Nie podłączaj urządzeń wymagających stałego zasilania.
Nie mieszaj różnych typów obciążeń w jednym gniazdku.
Nie używaj rozgałęziaczy (multikontaktów) wewnątrz gniazdka.
Urządzenie nie jest przeznaczone do ładowania samochodów elektrycznych (EV).
