Instrukcja montażu uchwytu SCT RCM-CQC do kamery Cisco Quad Camera
Kompletny przewodnik instalacji uchwytu ściennego SCT RCM-CQC dla kamery Cisco Quad Camera. Dowiedz się, jak poprawnie zamontować płytkę ścienną i kamerę krok po kroku.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje montaż uchwytu ściennego RCM-CQC dla kamery Cisco Quad Camera w trzech krokach: montaż płytki ściennej do puszki, montaż płytki kamery do płytki ściennej oraz montaż samej kamery. str. 1, 2
Najważniejsze czynności
- Montaż płytki ściennej do puszki elektrycznej 2-gang przy użyciu śrub 6-32x1/2". str. 1
- Montaż płytki kamery do płytki ściennej przy użyciu śrub 6-32x3/8". str. 1
- Montaż kamery Cisco Quad Camera na płytce kamery. str. 2
Gdzie szukać w PDF
- Instrukcja montażu str. 1, 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu uchwytu ściennego SCT RCM-CQC, przeznaczonego do instalacji kamery Cisco Quad Camera. Proces instalacji wymaga posiadania puszki elektrycznej typu 2-gang, która nie jest dołączona do zestawu.
Zawartość zestawu
W skład zestawu wchodzą:
- Płytka kamery (Camera Plate)
- Płytka ścienna (RCM Wall Plate)
- 4x śruby 6-32x1/2" (białe, z nacięciem)
- 2x śruby 6-32x3/8" (z łbem Torx)
Elementy wymagane, ale niebędące częścią zestawu:
- Puszka elektryczna 2-gang
- Kamera Cisco Quad Camera
Instrukcja montażu
Krok 1: Przymocuj płytkę ścienną (RCM Wall Plate) do puszki elektrycznej 2-gang za pomocą czterech śrub 6-32x1/2".
Krok 2: Przymocuj płytkę kamery (Camera Plate) do płytki ściennej za pomocą dwóch śrub 6-32x3/8" z łbem Torx.
Krok 3: Zamontuj kamerę Cisco Quad Camera na płytce kamery.
Praktyczna pomoc
Przed użyciem
- Upewnij się, że posiadasz puszkę elektryczną 2-gang (nie dołączona do zestawu).
- Przygotuj kamerę Cisco Quad Camera (nie dołączona do zestawu).
- Sprawdź, czy zestaw zawiera wszystkie wymagane śruby (6-32x1/2" oraz 6-32x3/8").
Ilustracje i schematy

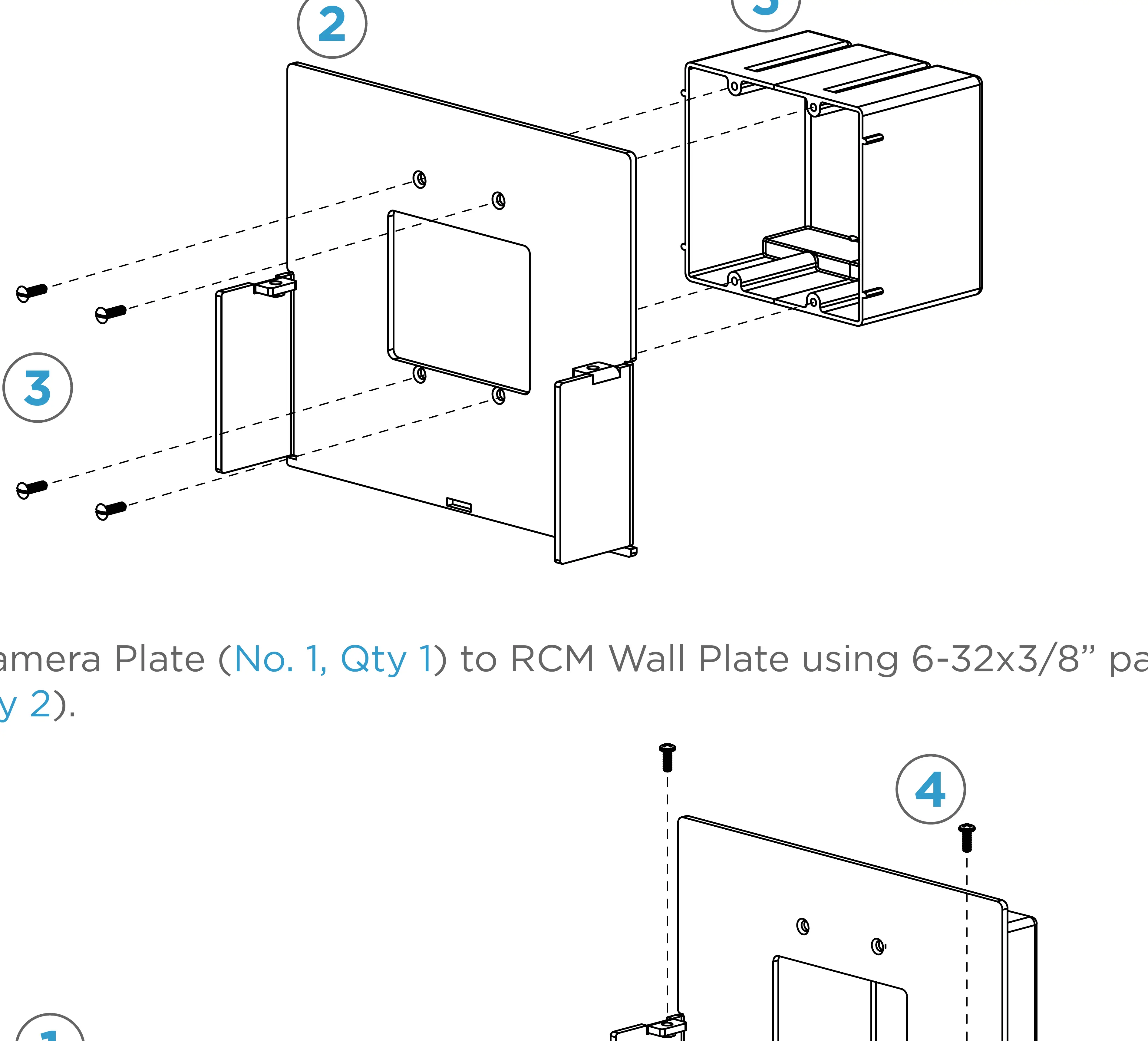

- Rysunek na stronie 1 przedstawia sposób przykręcenia płytki ściennej do puszki elektrycznej oraz płytki kamery do płytki ściennej.

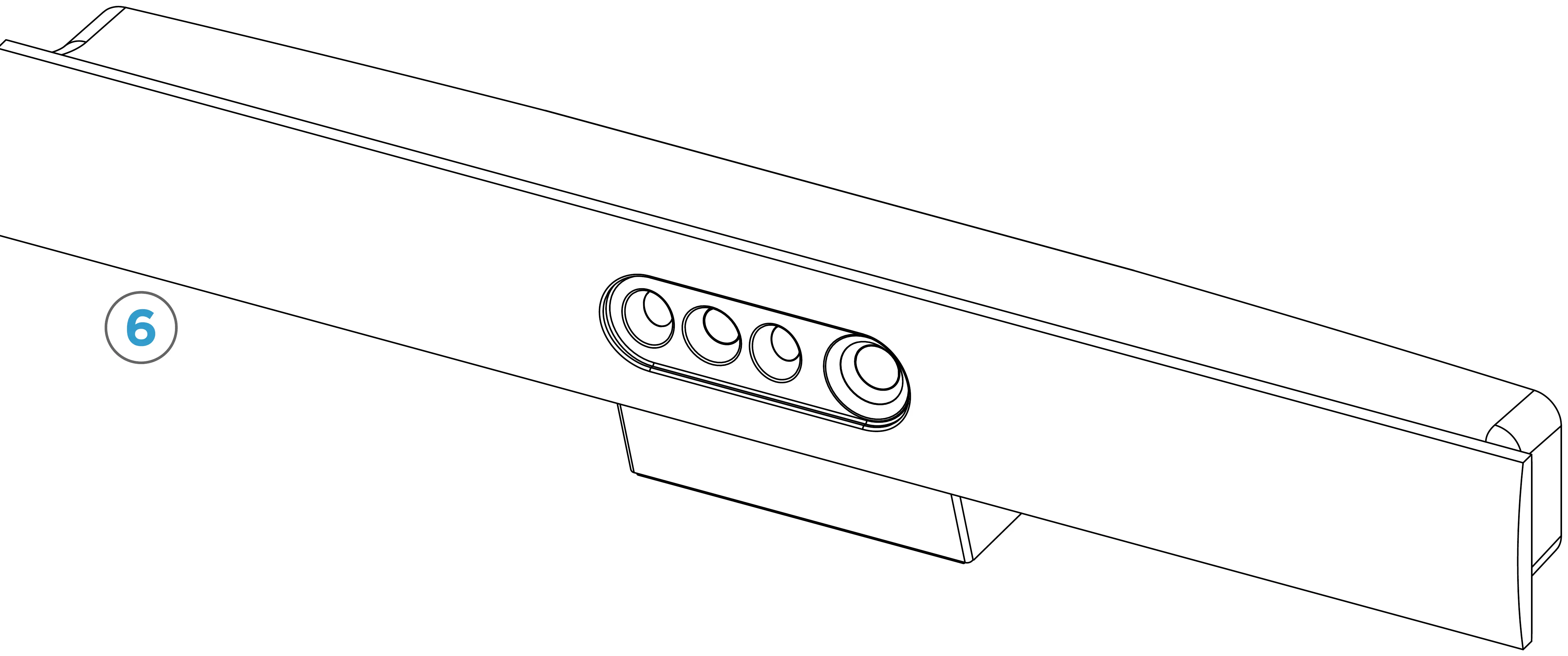

- Rysunek na stronie 2 przedstawia finalny montaż kamery na płytce.
