Instrukcja montażu kinkietu Sea Gull Lighting Greenwich Wall 4167101
Dowiedz się, jak bezpiecznie zamontować kinkiet Sea Gull Lighting Greenwich Wall 4167101. Instrukcja zawiera schemat podłączenia elektrycznego oraz kroki instalacji krok po kroku.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu kinkietu Sea Gull Lighting Greenwich Wall (model 4167101). Dokument zawiera wytyczne dotyczące bezpiecznego podłączenia elektrycznego oraz montażu mechanicznego oprawy. Produkt jest przeznaczony do montażu w miejscach o podwyższonej wilgotności (damp locations) i wymaga użycia puszek przyłączeniowych zgodnych z normami NEC.
Bezpieczeństwo
Uwaga: Ryzyko pożaru. Instalacja musi być przeprowadzona zgodnie z obowiązującymi przepisami elektrycznymi przez osobę zaznajomioną z konstrukcją i obsługą produktu. Należy używać przewodów zasilających przystosowanych do pracy w temperaturze minimum 90°C.

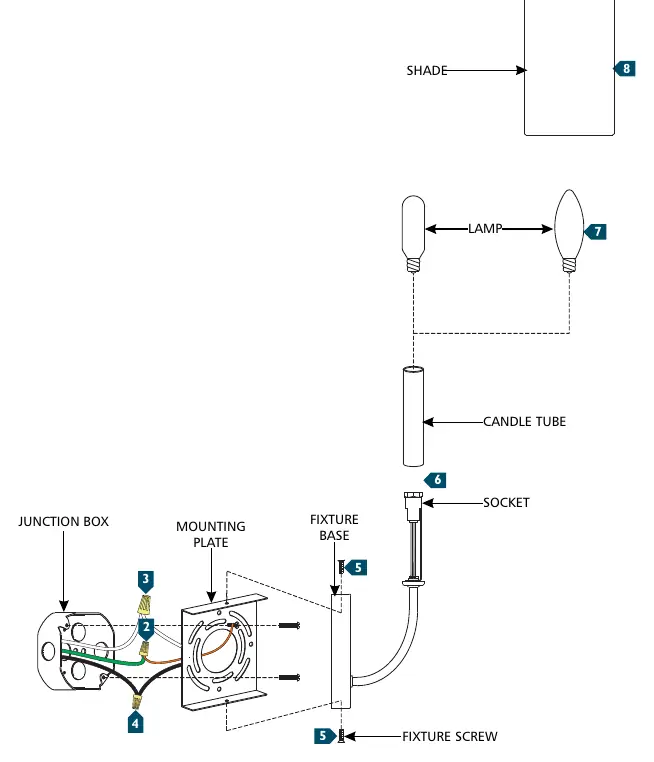

Montaż kinkietu
- Przymocuj płytę montażową do puszki przyłączeniowej lub ściany.
- Podłącz przewód uziemiający oprawy zgodnie z lokalnymi przepisami elektrycznymi.
- Połącz biały przewód oprawy z przewodem neutralnym zasilania za pomocą nakrętki (wire nut).
- Połącz czarny przewód oprawy z przewodem fazowym (gorącym) zasilania za pomocą nakrętki.
- Starannie umieść przewody w puszce przyłączeniowej, umieść podstawę oprawy na płycie montażowej i zabezpiecz ją za pomocą śrub mocujących.
- Zainstaluj tuleję świecową (candle tube), nasuwając ją na oprawkę.
- Wkręć żarówkę do oprawki. Sprawdź etykietę na oprawce, aby upewnić się, że moc żarówki nie przekracza dopuszczalnej wartości.
- Opcjonalnie: Jeśli używasz klosza, umieść go nad żarówką.
Informacje o producencie
Sea Gull Lighting
Praktyczna pomoc
Typowe problemy
Używaj wyłącznie przewodów zasilających przystosowanych do temperatury pracy minimum 90°C.
Upewnij się, że płyta montażowa jest solidnie przykręcona do puszki przyłączeniowej lub ściany przed założeniem podstawy.
Przed użyciem
- Sprawdź, czy puszka przyłączeniowa jest zgodna z normami NEC.
- Upewnij się, że zasilanie elektryczne jest wyłączone przed rozpoczęciem montażu.
- Przygotuj przewody zasilające o odporności termicznej min. 90°C.
- Sprawdź maksymalną dopuszczalną moc żarówki na etykiecie oprawki.
