Najważniejsze informacje o schemacie części
Niniejszy dokument zawiera szczegółowy schemat budowy (exploded view) oraz pełną listę części zamiennych dla pistoletu lakierniczego Sealey HVLP05. Służy on jako pomoc przy identyfikacji komponentów, serwisowaniu oraz zamawianiu części zamiennych.
Budowa pistoletu lakierniczego

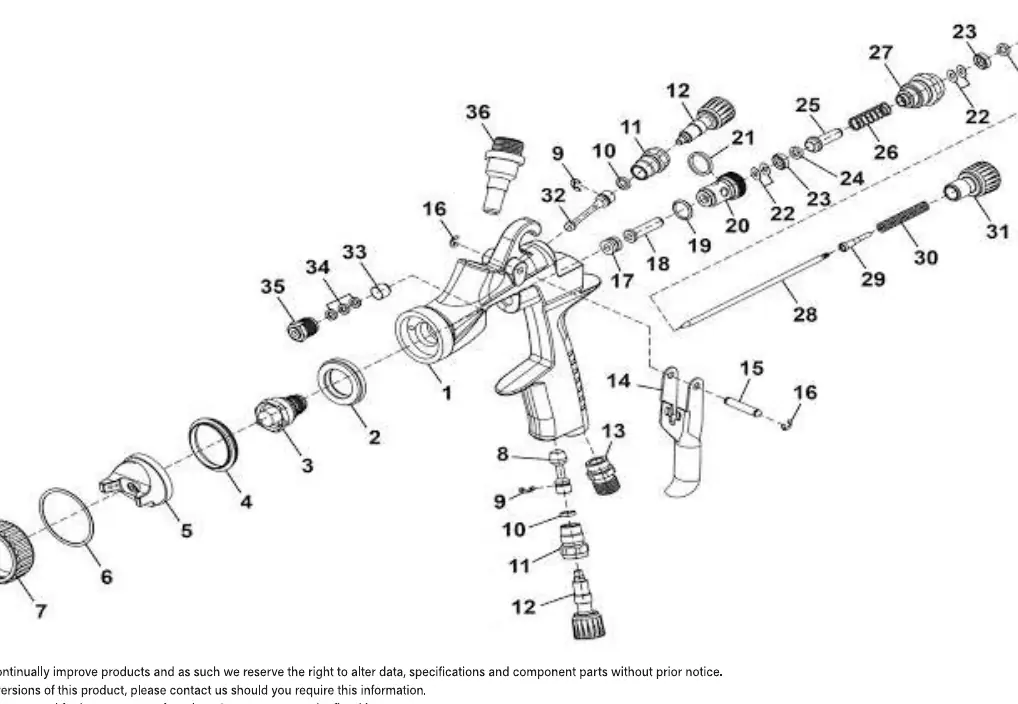

Pistolet składa się z precyzyjnych elementów sterujących przepływem powietrza i farby. Kluczowe podzespoły obejmują korpus (1), dyszę płynu (3), iglicę (28) oraz zestaw uszczelek, które zapewniają szczelność układu. Diagram na stronie 1 przedstawia wzajemne położenie wszystkich elementów, co ułatwia demontaż i ponowny montaż urządzenia.
Lista części zamiennych
Wszystkie elementy pistoletu są wyszczególnione w tabeli na stronie 2. Każda część posiada unikalny numer katalogowy (Part No.), który należy podawać przy zamawianiu zamienników. Dostępne są również opcjonalne zestawy dysz o średnicach 1.2mm oraz 1.4mm, co pozwala na dostosowanie pistoletu do różnych rodzajów materiałów lakierniczych.
Konserwacja i serwis
Wszelkie naprawy i wymiany części powinny być przeprowadzane przez osobę posiadającą odpowiednie kompetencje techniczne. Należy regularnie sprawdzać stan uszczelek oraz czystość dyszy i iglicy, aby zapewnić prawidłowe działanie urządzenia. Producent nie ponosi odpowiedzialności za nieprawidłowe użytkowanie wynikające z błędnego montażu.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Sprawdź stan uszczelek (np. 6, 10, 18, 22) oraz poprawność dokręcenia dyszy płynu (3).
Wyczyść dyszę (3) i iglicę (28), sprawdź ustawienie zaworu powietrza (12) oraz drożność kanałów.
Przed użyciem
- Sprawdź, czy wszystkie uszczelki są na swoim miejscu.
- Upewnij się, że dysza płynu jest poprawnie dokręcona.
- Sprawdź drożność iglicy przed rozpoczęciem pracy.
- Upewnij się, że używasz odpowiedniego zestawu dyszy dla danej farby.
