Instrukcja części pistoletu natryskowego Sealey HVLP05
Szczegółowy przewodnik po częściach zamiennych i schemat budowy pistoletu natryskowego Sealey HVLP05. Zobacz rozstrzelony widok urządzenia oraz pełną listę numerów katalogowych komponentów.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi oficjalny wykaz części zamiennych oraz schemat budowy pistoletu natryskowego Sealey HVLP05. Instrukcja służy do identyfikacji poszczególnych komponentów urządzenia w celu ich serwisowania lub wymiany. W przypadku konieczności naprawy, części powinny być montowane przez osobę posiadającą odpowiednie kompetencje techniczne.

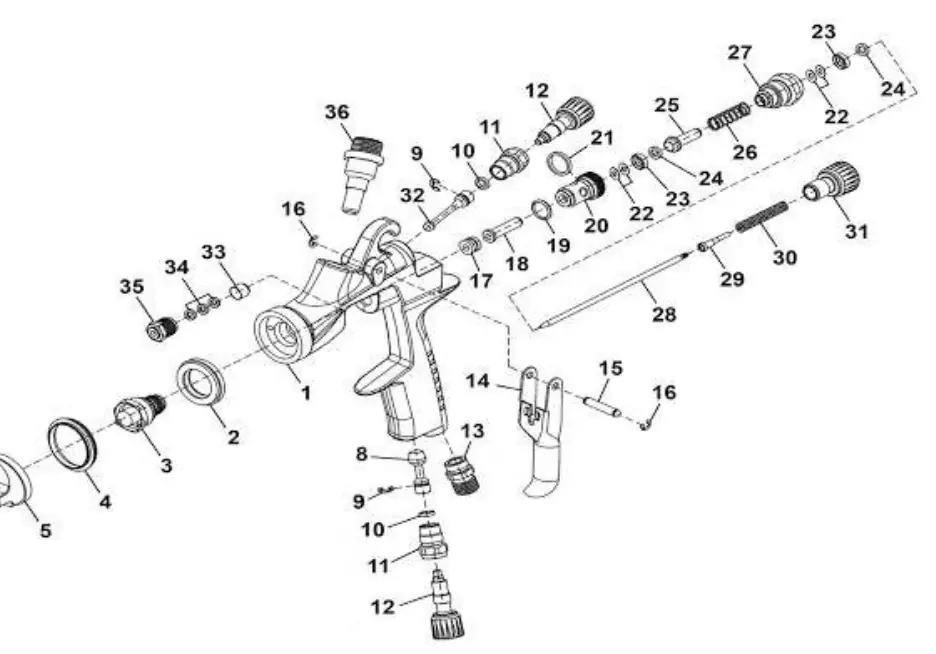

Schemat budowy urządzenia
Pistolet składa się z precyzyjnie spasowanych elementów, w tym korpusu, dyszy płynu, iglicy oraz zaworów powietrza. Schemat rozstrzelony (widoczny na pierwszej stronie dokumentu) przedstawia kolejność montażu wszystkich 36 elementów składowych, co ułatwia demontaż i ponowne złożenie urządzenia.
Lista części zamiennych
Poniżej znajduje się zestawienie kluczowych komponentów pistoletu Sealey HVLP05:
- Korpus i dysze: Korpus (1), Dysza płynu 1.3mm (3), Nasadka powietrzna 1.3mm (5).
- Mechanizm spustowy: Spust (14), Sworzeń spustu (15), Pierścień zabezpieczający (16).
- Regulacja powietrza i płynu: Pokrętło regulacji powietrza (12), Pokrętło regulacji iglicy (31), Zawór powietrza (17-23).
- Opcjonalne zestawy: Dostępne są również opcjonalne dysze i iglice w rozmiarach 1.2mm oraz 1.4mm.
Kontakt serwisowy
W razie pytań dotyczących części lub serwisu, można skontaktować się z producentem: Sealey Group, Kempson Way, Suffolk Business Park, Bury St Edmunds, Suffolk, IP32 7AR. Telefon: 01284 757500, e-mail: [email protected], strona internetowa: www.sealey.co.uk.
Oficjalne zasoby z instrukcji
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Wymień na odpowiedni zestaw (dostępne rozmiary 1.2mm, 1.3mm, 1.4mm) zgodnie z numerami katalogowymi części.
Sprawdź stan uszczelek (19, 22) oraz sprężyny zaworu powietrza (26).
Przed użyciem
- Upewnij się, że posiadasz odpowiedni rozmiar dyszy dla używanego materiału.
- Sprawdź, czy wszystkie elementy gwintowane są poprawnie dokręcone.
- Zweryfikuj płynność pracy spustu przed podłączeniem zasilania powietrzem.
