Instrukcja obsługi stołu warsztatowego Sealey AP1640

Najważniejsze informacje z instrukcji

Stół warsztatowy Sealey AP1640 to mebel wykonany z drewna kauczukowego, wyposażony w cztery szuflady, półkę, imadło przednie, cztery metalowe ograniczniki oraz cztery drewniane kołki. Instrukcja zawiera szczegółowy wykaz części oraz 14-etapowy proces montażu. Przed przystąpieniem do pracy należy upewnić się, że podłoże jest równe i twarde (najlepiej betonowe).

Bezpieczeństwo

• Używaj stołu wyłącznie na równym i twardym podłożu.
• Zapewnij czyste, uporządkowane i dobrze oświetlone miejsce pracy.
• Nie używaj stołu do celów innych niż przeznaczone.
• Zawsze zabezpieczaj obrabiany przedmiot przed rozpoczęciem pracy.
• Nie używaj stołu na zewnątrz ani w wilgotnych miejscach.
• Do czyszczenia blatu nie używaj rozpuszczalników, które mogą uszkodzić powierzchnię lub powłokę ochronną.
• Trzymaj dzieci i osoby nieupoważnione z dala od miejsca pracy.

Specyfikacja techniczna

• Model: AP1640
• Wymiary całkowite (szer. x gł. x wys.): 1520 x 620 x 820 mm
• Wymiary blatu: 1520 x 500 mm
• Wymiary szuflady: 460 x 390 x 80 mm
• Otwarcie imadła: 180 mm

Zawartość zestawu

Zestaw zawiera 23 elementy, w tym blat (1), półkę (2), nogi (4), imadło (5), szuflady oraz niezbędne elementy montażowe (śruby, nakrętki, kołki). Pełna lista znajduje się w sekcji "Contents" na stronie 1 instrukcji.

Montaż

Montaż składa się z 14 kroków:

1. Włóż nakrętkę krzyżakową (8) w rozpórkę ramy (3), ustawiając rowek poziomo.
2. Przymocuj ramę do nogi (4) za pomocą dwóch śrub 90mm (7).
3. Po zamocowaniu obu nóg do rozpórki, wsuń półkę (2) w rowek.

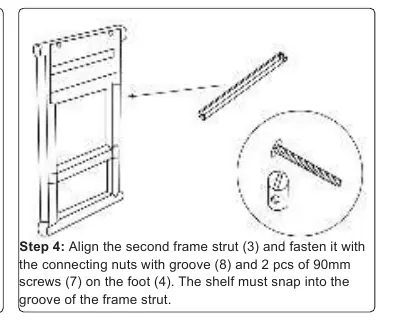

4. Dopasuj drugą rozpórkę ramy (3) i przymocuj ją za pomocą nakrętek (8) i śrub (7). Półka musi zatrzasnąć się w rowku.
5. Przymocuj dolne wsporniki (16) do przodu za pomocą śrub 35mm (14).
6. Przymocuj dolne wsporniki (16) do ściany działowej z szynami (15) za pomocą śrub 35mm (14).
7. Przymocuj nogi do blatu za pomocą śrub 60mm (6).
8. Przymocuj przegrodę do ramy za pomocą śrub 35mm (14). Uwaga: brak fabrycznie nawierconych otworów.
9. Przykręć uchwyty (22) do frontów szuflad (17) za pomocą śrub 40mm (23).
10. Zmontuj boki szuflad (19 i 20) z frontem za pomocą śrub 30mm (13).
11. Przymocuj tył szuflady (18) do boków za pomocą śrub 30mm (13) i włóż dno szuflady.
12. Sprawdź, czy wewnętrzne prowadnice szuflad są wysunięte do przodu.
13. Wsuń szuflady w prowadnice, upewniając się, że klips prowadnicy jest skierowany do przodu.
14. Zamontuj pręty mocujące (10) i haki stołowe (11) w otworach w blacie.

Konserwacja i utylizacja

Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi ochrony środowiska. Wszelkie narzędzia, akcesoria i opakowania powinny być segregowane i przekazane do punktu recyklingu. Gwarancja wynosi 12 miesięcy od daty zakupu.
