Niniejszy dokument stanowi oficjalną listę części zamiennych dla urządzenia rozruchowego Sealey RoadStart 12V (model RS103B.V2). Zawiera schemat budowy urządzenia oraz wykaz komponentów, które mogą być wymieniane w przypadku awarii lub zużycia.
Ważne uwagi dotyczące naprawy
Producent zastrzega, że wszelkie naprawy i wymiana części muszą być przeprowadzane przez osobę kompetentną. Nieprawidłowe użycie urządzenia lub samodzielna, nieprofesjonalna naprawa może skutkować utratą gwarancji oraz ryzykiem uszkodzenia sprzętu. Gwarancja na urządzenie wynosi 12 miesięcy od daty zakupu.

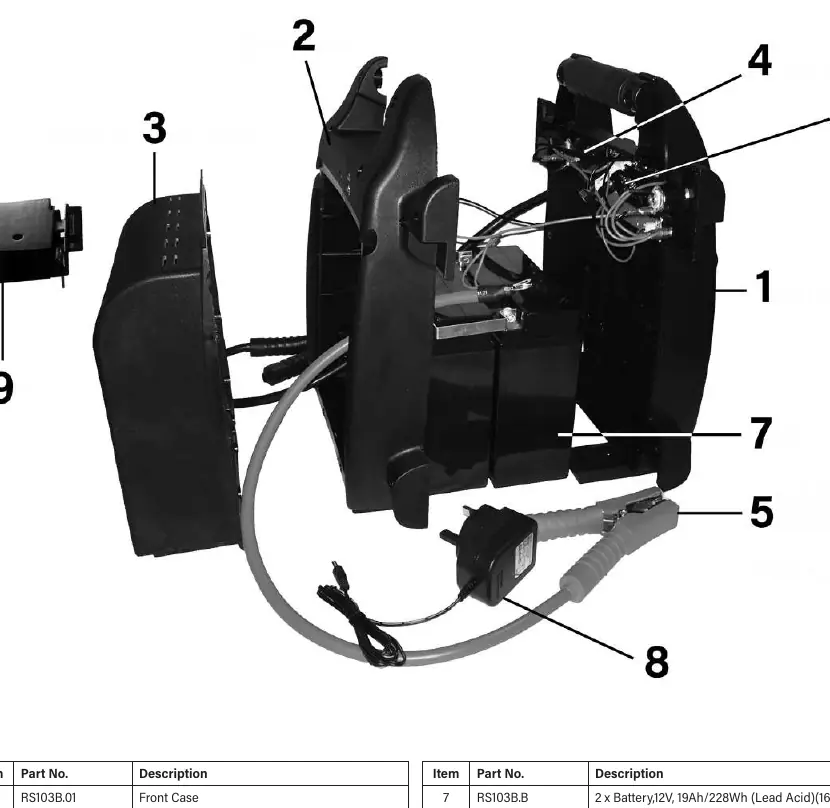

Wykaz części
Poniżej znajduje się lista elementów składowych urządzenia:
- 1: Przednia obudowa (Front Case)
- 2: Tylna obudowa (Back Case)
- 3: Panel skrzynki bezpieczników
- 4: Przełącznik obrotowy On/Off (wraz z nakrętkami mocującymi)
- 5: Zespół zacisków dodatnich i ujemnych
- 6: Płytka drukowana PCB (65 x 50mm, z dwoma mikroprzełącznikami)
- 7: Akumulator (2 x 12V, 19Ah/228Wh, kwasowo-ołowiowy)
- 8: Ładowarka sieciowa (UK 15V DC 0.8A, wtyk 5mm)
- 9: Skrzynka bezpieczników
- --: Bezpiecznik (niewidoczny na schemacie)
Dane techniczne
Urządzenie wykorzystuje dwa akumulatory kwasowo-ołowiowe o parametrach 12V, 19Ah/228Wh (wymiary 160 x 180 x 150mm). Ładowanie odbywa się za pomocą dedykowanej ładowarki sieciowej o napięciu wyjściowym 15V DC i natężeniu 0.8A.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Wszelkie części zamienne muszą być montowane przez osobę kompetentną. Nie podejmuj prób naprawy, jeśli nie posiadasz odpowiednich kwalifikacji.
Przed użyciem
- Sprawdź stan obudowy pod kątem pęknięć.
- Upewnij się, że zaciski (dodatni i ujemny) są w dobrym stanie technicznym.
- Zweryfikuj poprawność działania przełącznika obrotowego.
- Upewnij się, że używasz oryginalnej ładowarki 15V DC 0.8A.
