Wykaz części wiertarki pneumatycznej Sealey SA622.V2
Szczegółowy schemat budowy oraz lista części zamiennych do wiertarki pneumatycznej Sealey SA622.V2. Znajdź numery katalogowe komponentów i informacje serwisowe.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi oficjalny wykaz części zamiennych (parts list) dla wiertarki pneumatycznej Sealey SA622.V2. Zawiera on szczegółowy schemat budowy urządzenia (exploded view) oraz tabelę z numerami katalogowymi poszczególnych elementów. Dokument jest niezbędny do prawidłowej identyfikacji części podczas serwisowania lub naprawy urządzenia.
Schemat budowy i wykaz części

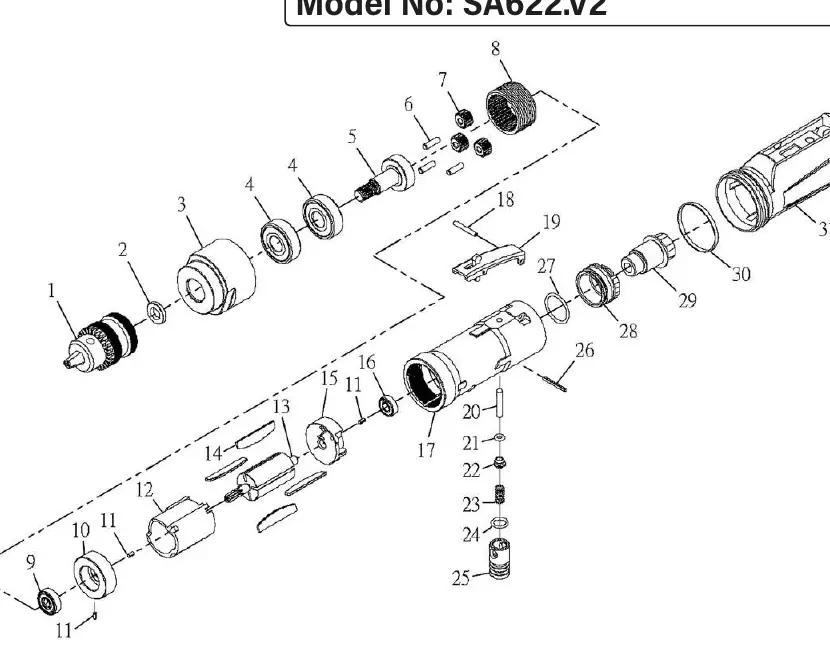

Urządzenie składa się z 31 głównych komponentów, które zostały przedstawione na rysunku technicznym. Każdy element posiada przypisany numer, który odpowiada pozycji w tabeli części. Wśród kluczowych elementów znajdują się:
- Układ napędowy: Planet Carrier (5), Planet Gear (7), Internal Gear (8).
- Zespół silnika: Cylinder (12), Rotor (13), Rotor Blade (14), Rear End Plate (15).
- Elementy sterujące i obudowa: Safety Lever Assembly (19), Throttle Valve (22), Motor Housing (17/28).
- Uszczelnienia: O-Ringi (21, 24, 27) oraz Seal (31).
Informacje serwisowe i gwarancja
Producent przypomina, że naprawy oraz wymiana części muszą być wykonywane przez osobę kompetentną. Producent zastrzega sobie prawo do wprowadzania zmian w danych technicznych i specyfikacji części bez wcześniejszego powiadomienia. Okres gwarancji na urządzenie wynosi 12 miesięcy od daty zakupu, a do zgłoszenia roszczeń wymagany jest dowód zakupu.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Sprawdź stan uszczelek (O-Ringi nr 21, 24, 27) oraz uszczelnienia głównego (nr 31).
Sprawdź stan łopatek wirnika (Rotor Blade, nr 14) – zestaw składa się z 4 sztuk.
Przed użyciem
- Upewnij się, że posiadasz odpowiednie narzędzia do demontażu.
- Zweryfikuj numer części w tabeli przed złożeniem zamówienia.
- Upewnij się, że naprawę wykonuje osoba posiadająca odpowiednie kompetencje techniczne.
- Przygotuj dowód zakupu w celu ewentualnej realizacji gwarancji.
