Wykaz części wiertarki stołowej Sealey GDM92B i GDM140F
Szczegółowy wykaz części zamiennych oraz schemat budowy wiertarki stołowej Sealey GDM92B i GDM140F. Znajdź numery katalogowe komponentów i informacje serwisowe.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi oficjalny wykaz części zamiennych oraz schemat budowy wiertarki stołowej Sealey (modele GDM92B oraz GDM140F). Dokument służy do identyfikacji komponentów urządzenia w celu ich konserwacji lub naprawy. Producent zastrzega sobie prawo do wprowadzania zmian w specyfikacji i częściach bez wcześniejszego powiadomienia.
Wskazówki serwisowe
Wszelkie naprawy oraz wymiana części muszą być przeprowadzane przez osobę posiadającą odpowiednie kompetencje techniczne. Nieprawidłowe użycie produktu zwalnia producenta z odpowiedzialności. Urządzenie objęte jest 12-miesięczną gwarancją od daty zakupu, której podstawą jest dowód zakupu.
Schemat budowy i części

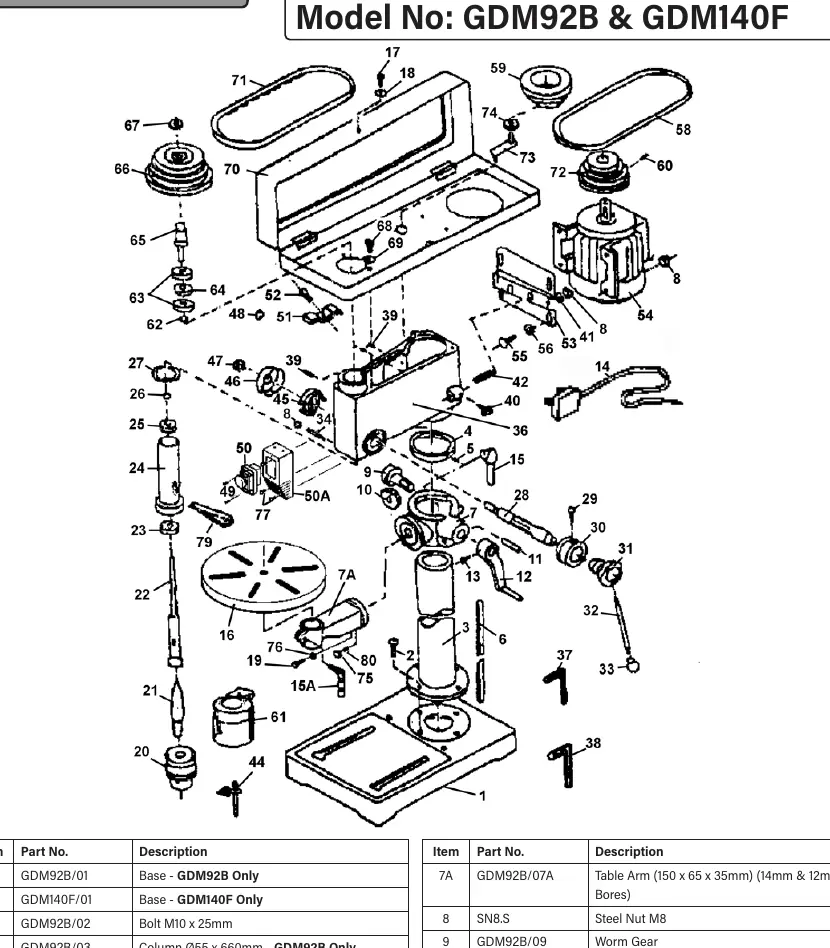

Dokument zawiera szczegółowy rysunek złożeniowy (exploded view) urządzenia, na którym poszczególne elementy są oznaczone numerami. Numery te odpowiadają tabelom z listą części, gdzie podano:
- Item: Numer elementu na schemacie.
- Part No.: Oficjalny numer katalogowy części Sealey.
- Description: Opis techniczny części (np. wymiary, typ śruby, nazwa komponentu).
W przypadku wątpliwości co do wersji produktu, zaleca się kontakt z producentem w celu weryfikacji kompatybilności części.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Porównaj numer części z diagramu z tabelą na stronie 1 lub 2. Upewnij się, że sprawdzasz właściwy model (GDM92B lub GDM140F), ponieważ niektóre części (np. podstawa, kolumna) różnią się między modelami.
Sprawdź sekcję 'Not Shown' na końcu tabeli na stronie 2, gdzie wymieniono elementy montażowe i drobne podzespoły niewidoczne na głównym schemacie.
Przed użyciem
- Sprawdź numer modelu na tabliczce znamionowej urządzenia.
- Zidentyfikuj numer części na schemacie przed przystąpieniem do demontażu.
- Upewnij się, że posiadasz odpowiednie narzędzia do obsługi śrub i nakrętek metrycznych.
- W przypadku wymiany części elektrycznych, upewnij się, że urządzenie jest odłączone od zasilania.
