Instrukcja obsługi wkrętaka dynamometrycznego cyfrowego Sealey STS104 0-20Nm
Poznaj obsługę cyfrowego wkrętaka dynamometrycznego Sealey STS104 0-20Nm. Przewodnik zawiera instrukcje dotyczące ustawiania trybów pracy, programowania momentu obrotowego, wymiany baterii oraz konserwacji urządzenia.
Spis treści
Najważniejsze informacje z instrukcji
Cyfrowy wkrętak dynamometryczny Sealey STS104 służy do precyzyjnego dokręcania z zadanym momentem obrotowym w zakresie 0-20 Nm. Urządzenie posiada wyświetlacz LCD, sygnalizację dźwiękową oraz wibracyjną po osiągnięciu zadanego momentu. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym zakazem używania narzędzia pod napięciem oraz koniecznością regularnej kalibracji.
Przygotowanie i uruchomienie
- Zainstaluj dwie baterie AAA w komorze z boku urządzenia.
- Włącz urządzenie przyciskiem zasilania; po chwili na ekranie pojawi się 0000.
- Wybierz tryb pracy: TRACK (wartość rzeczywista) lub PEAK (wartość maksymalna).
- Wybierz jednostki miary (Nm, lbf-ft, lbf-in) przytrzymując przycisk M/U przez 2 sekundy.
Programowanie momentu obrotowego
- Przytrzymaj przycisk SET przez 2 sekundy, aż na ekranie pojawi się napis SET.
- Użyj przycisków strzałek (M/U do zwiększania, ZERO/LIGHT do zmniejszania), aby ustawić żądaną wartość.
- Zatwierdź wybór przyciskiem SET, aby zapisać ustawienie i wyjść z trybu programowania.
Uwaga: Jeśli ustawiona wartość przekroczy 125% zakresu (20 Nm), wartość powróci do zera, co oznacza błąd programowania.
Obsługa i funkcje dodatkowe
- Podświetlenie LCD: Włączane/wyłączane przyciskiem SET.
- Lampa LED: Włączana/wyłączana przez przytrzymanie przycisku ZERO/LIGHT przez 2 sekundy.
- Sygnalizacja: Po osiągnięciu zadanego momentu wkrętak emituje dźwięk i wibracje.
- Automatyczne wyłączanie: Następuje po 5 minutach bezczynności.
Konserwacja i bezpieczeństwo
- Przechowuj w suchym miejscu, z dala od źródeł ciepła, kurzu i wilgoci.
- Czyść wyłącznie wilgotną szmatką; nie używaj rozpuszczalników ani płynów.
- W przypadku długiego nieużywania wyjmij baterie, aby uniknąć wycieku.
- Zaleca się kalibrację co 12 miesięcy lub co 5000 cykli pracy.
Kontakt serwisowy: Jack Sealey Ltd, Kempson Way, Suffolk Business Park, Bury St Edmunds, Suffolk, IP32 7AR UK. E-mail: [email protected]. Tel: 01284 757500.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Wartość momentu wraca do zera podczas programowania
Ustawiona wartość przekracza 125% maksymalnego zakresu (20 Nm). Zmniejsz wartość i spróbuj ponownie.
Brak odczytu lub błąd wyświetlacza
Sprawdź stan baterii AAA i upewnij się, że są poprawnie zainstalowane.
Wkrętak nie wyłącza się automatycznie
Urządzenie wyłącza się po 5 minutach bezczynności. Jeśli nie wyłącza się, sprawdź czy przyciski nie są zablokowane.
Przed użyciem
- Sprawdź, czy narzędzie nie jest uszkodzone.
- Zainstaluj świeże baterie AAA.
- Włącz urządzenie przed przyłożeniem siły.
- Ustaw żądany tryb pracy (TRACK lub PEAK).
- Ustaw jednostkę miary (Nm, lbf-ft lub lbf-in).
Parametry w praktyce
- Zakres 0-20 Nm
- Dopuszczalny zakres momentu obrotowego, którego nie wolno przekraczać.
- Napęd 1/4" Hex
- Standard mocowania końcówek wkrętakowych.
Ilustracje i schematy
- Fig.1: Panel sterowania z przyciskami zasilania, wyboru trybu/jednostek, ustawień/podświetlenia oraz zerowania/lampy LED.

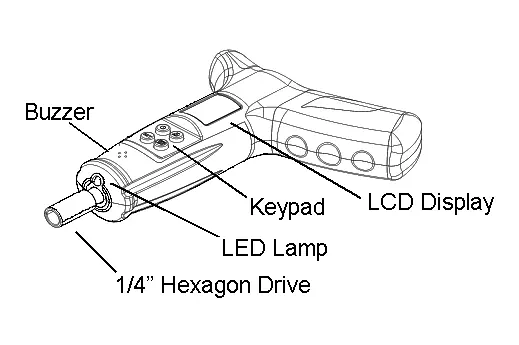

- Fig.2: Schemat budowy wkrętaka wskazujący lokalizację buzzera, klawiatury, wyświetlacza, lampy LED i napędu.
- Fig.4: Instrukcja zmiany kierunku pracy grzechotki (lewo/prawo).
Zgodność modelu
- Nie używać na obwodach elektrycznych pod napięciem.
- Wymaga okresowej kalibracji w akredytowanym laboratorium UKAS.
