Niniejszy dokument stanowi przewodnik instalacji dla serii konwerterów mediów Gigabit Ethernet, zaprojektowanych do łączenia sygnałów 10/100/1000BaseT(X) z sygnałami 1000BaseSX/LX. Urządzenie umożliwia rozszerzenie połączenia między urządzeniami Gigabit Ethernet za pomocą kabla światłowodowego bez utraty wydajności.
Opis urządzenia i elementy zestawu

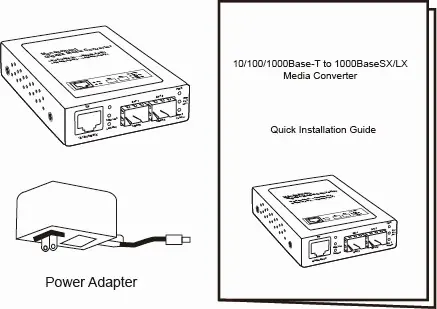

Konwerter oparty jest na architekturze przełącznika (switching hub) i obsługuje funkcje Auto-Negotiation oraz Flow Control. W skład zestawu wchodzą: konwerter mediów, zasilacz zewnętrzny oraz skrócona instrukcja instalacji. W przypadku braków lub uszkodzeń należy skontaktować się z lokalnym dostawcą.
Instalacja i podłączenia
Urządzenie posiada port TP (RJ-45) obsługujący Auto-MDIX, Auto-Negotiation oraz Flow Control, współpracujący z kablami Cat5, Cat5e lub Cat6 (do 100 metrów). Dwa otwarte sloty SFP obsługują moduły światłowodowe typu multi-mode oraz single-mode.
Funkcja LLF/LFP
Funkcja Link Loss Forwarding (LLF) / Link Fault Pass Through (LFP) służy do przekazywania informacji o awarii łącza światłowodowego. Dzięki niej administratorzy systemu mogą szybko zidentyfikować przerwę w połączeniu, minimalizując przestoje w sieci.
Wskaźniki LED
- Power: Świeci, gdy zasilanie jest włączone.
- TX: Miga podczas transmisji danych.
- RX: Miga podczas odbioru danych.
- LINK: Świeci, gdy port jest połączony.
Dane techniczne
- Zasilanie: DC 5V/2A (maks. 10W).
- Wymiary: 102 x 74 x 22 mm.
- Waga: 240 g.
- Temperatura pracy: 0 do 45 stopni Celsjusza.
- Wilgotność: 10 do 90% RH (bez kondensacji).
Praktyczna pomoc
Typowe problemy
Sprawdź wskaźniki LED (LINK). Upewnij się, że używasz odpowiedniego typu kabla (Cat5/5e/6 dla portu TP) i że moduły SFP są poprawnie zainstalowane.
Sprawdź, czy zasilacz jest poprawnie podłączony do urządzenia i gniazdka elektrycznego. Wymagane zasilanie to 5VDC 2A.
Przed użyciem
- Sprawdź zawartość opakowania (konwerter, zasilacz, instrukcja).
- Upewnij się, że używasz odpowiednich modułów SFP (multi-mode lub single-mode).
- Zweryfikuj długość kabla miedzianego (maks. 100 m dla Cat5/5e/6).
- Sprawdź, czy środowisko pracy mieści się w zakresie temperatur 0-45 stopni Celsjusza.
Parametry w praktyce
- Zasilanie DC 5V/2A
- Wymagane parametry prądu stałego dla poprawnej pracy urządzenia.
Ilustracje i schematy

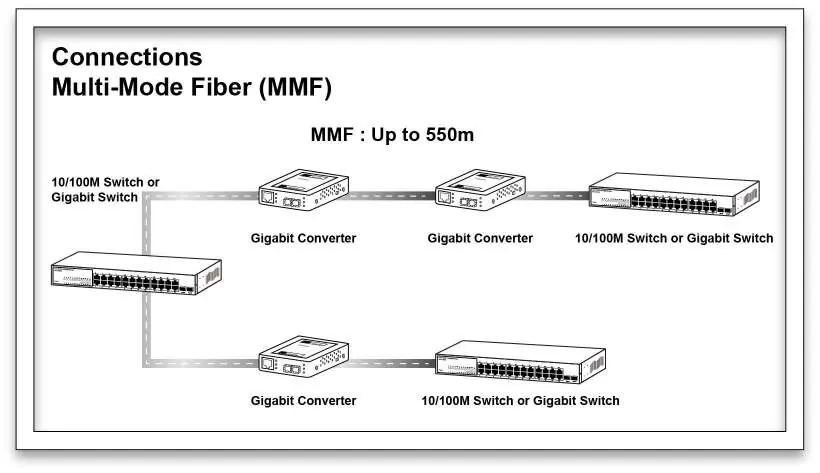

- Schematy połączeń pokazują konfigurację dla światłowodów wielomodowych (MMF) do 550m oraz jednomodowych (SMF) do 40km.
- Diagram LLF/LFP ilustruje, jak awaria łącza światłowodowego powoduje rozłączenie łącza RJ45, informując o tym przełączniki sieciowe.
Zgodność modelu
- Obsługuje standardy IEEE 802.3 10BaseT, 802.3u 100BaseTX, 802.3ab 1000BaseT oraz 802.3z 1000BaseSX/LX.
- Port TP obsługuje tryby Half/Full-Duplex.
